LED Scheinwerfer (Abblendlicht)

[thomas73]

Moin zusammen,
der LED-Umbau interessiert mich, da ich meine 1150 ADV nun vermutlich doch behalten werde. Letzte Woche ne schöne Harz-Runde gedreht. Die Dicke hat alles eigentlich was man braucht und lässt auch noch so manches neuere Mopped stehen.
Ich wäre sowohl an einem Adapterkit als auch an einer Mato-Sammelbestellung interessiert.



[holger338]

Hallo zusammen,
wie gesagt ist die technische Zeichnung ein Entwurf.
Ein User hat einen Prototyp gebaut und es müssen hier und da noch wenige mm angepasst werden.
Also nicht direkt anfertigen lassen ;-)
Ich bin zurzeit stark eingebunden, versuche jedoch zeitnah die technische Zeichnung zu aktualisieren.


Weiterhin bin ich jetzt einige Tage mit dem Hella LED 90 mm Abblendlichtmodul unterwegs gewesen auf dem TET Polen, auch bei Dunkelheit.

So ganz zufrieden bin ich damit noch nicht, obwohl der erste Eindruck der Probefahrten ganz gut war.

Hatte vorher einen professionellen Xenon Umbau drin, das hat das LED deutlich übertroffen.

Daher überlege ich gerade den Halogen Fernscheinwerfer noch durch ein BI LED zu ersetzen.


Grüße



[bjoernwk]

Hallo in die Runde!

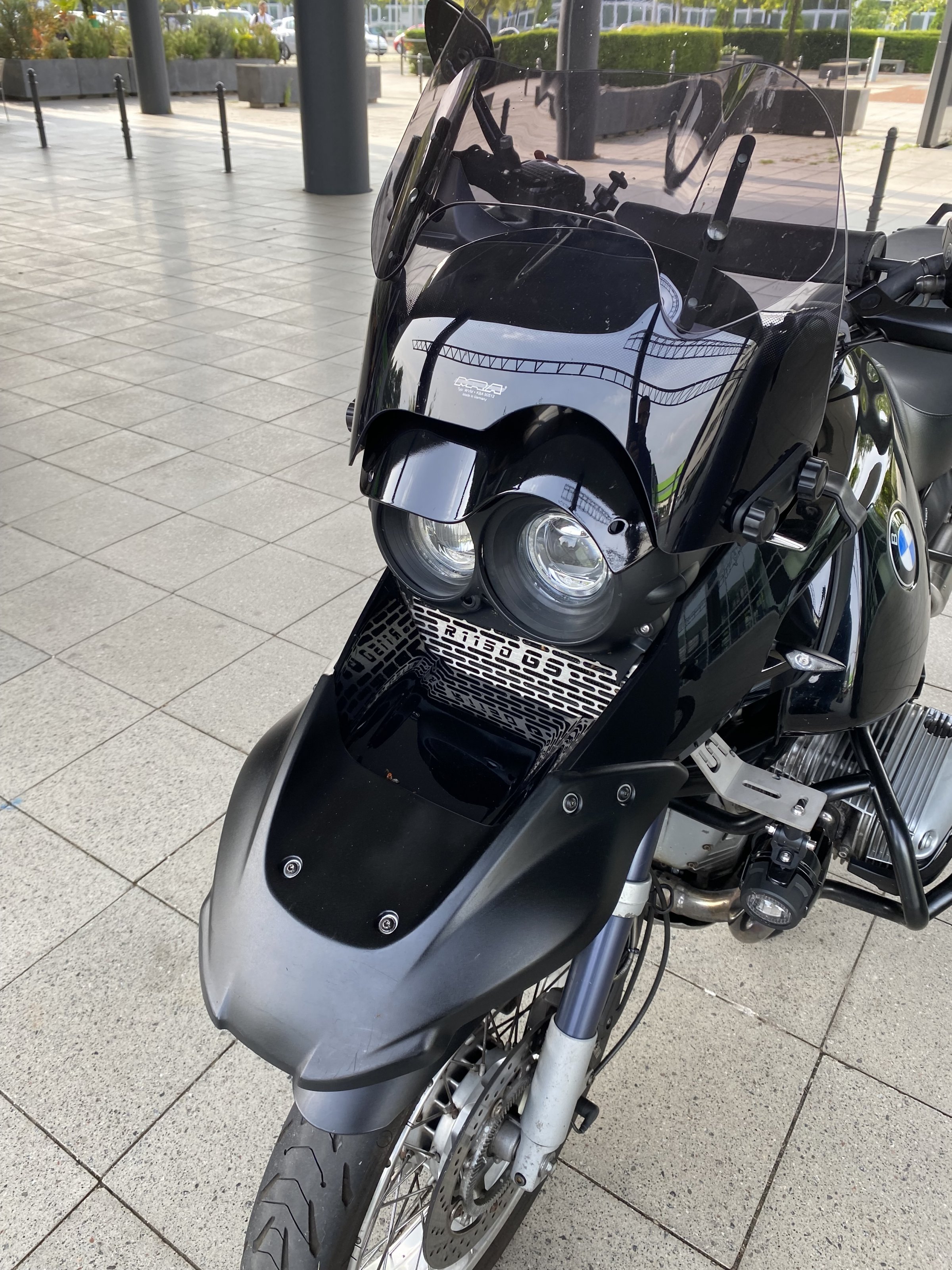

Mein Umbau ist nun, nach einigen Rückschlägen, auch endlich fertig. Erste Nachtfahrt habe ich gestern hinter mich gebracht und bin mit dem Ergebnis für mich sehr zufrieden. Einzig die Tatsache, dass das Standlicht jetzt nicht mehr im Fernlicht sitzt, finde ich optisch bissel doof und würde ich beim nächsten Umbau nicht mehr so machen.

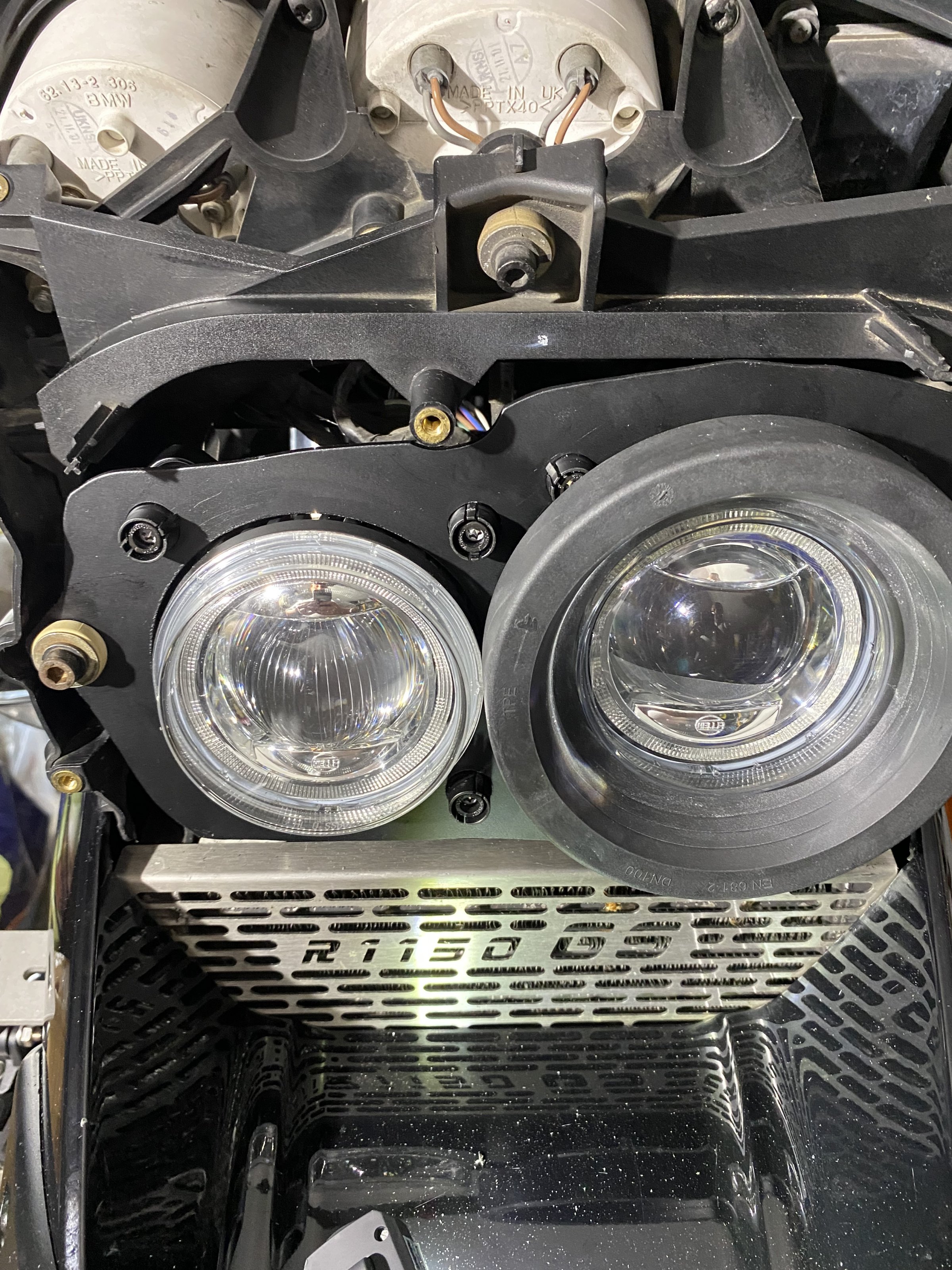

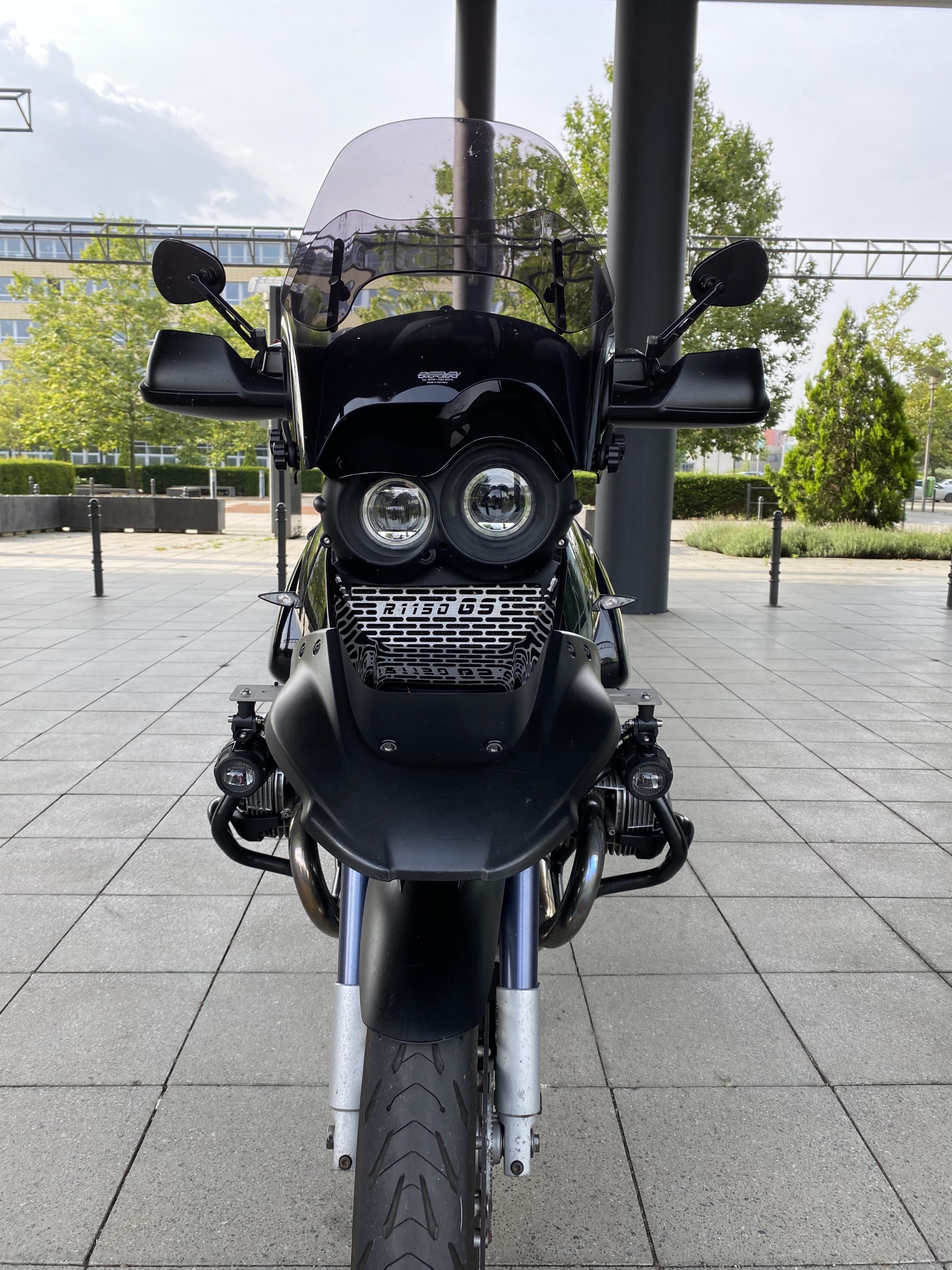

Ich bin der Meinung, dass das Licht hinter keinem neueren Motorrad zurücksteht. Reichweite, Breite und Helligkeit sind großartig. Man könnte noch so viele weitere Verbesserungen vornehmen, z.B. zwei Bi-Led Module verwenden. Damit hätte man dann vermutlich besseres Licht als an den meisten Autos . Aber gut. Anbei noch ein paar Bilder. Danke an @holger338, @Eickenbecker und den Threadstarter für die Idee!

Viele Grüße

Björn



[reutlinger]

Hallo Björn

Vielen Dank für deinen Beitrag. Das ist eine saubere Arbeit. Motiviert mich, weiter zu machen.

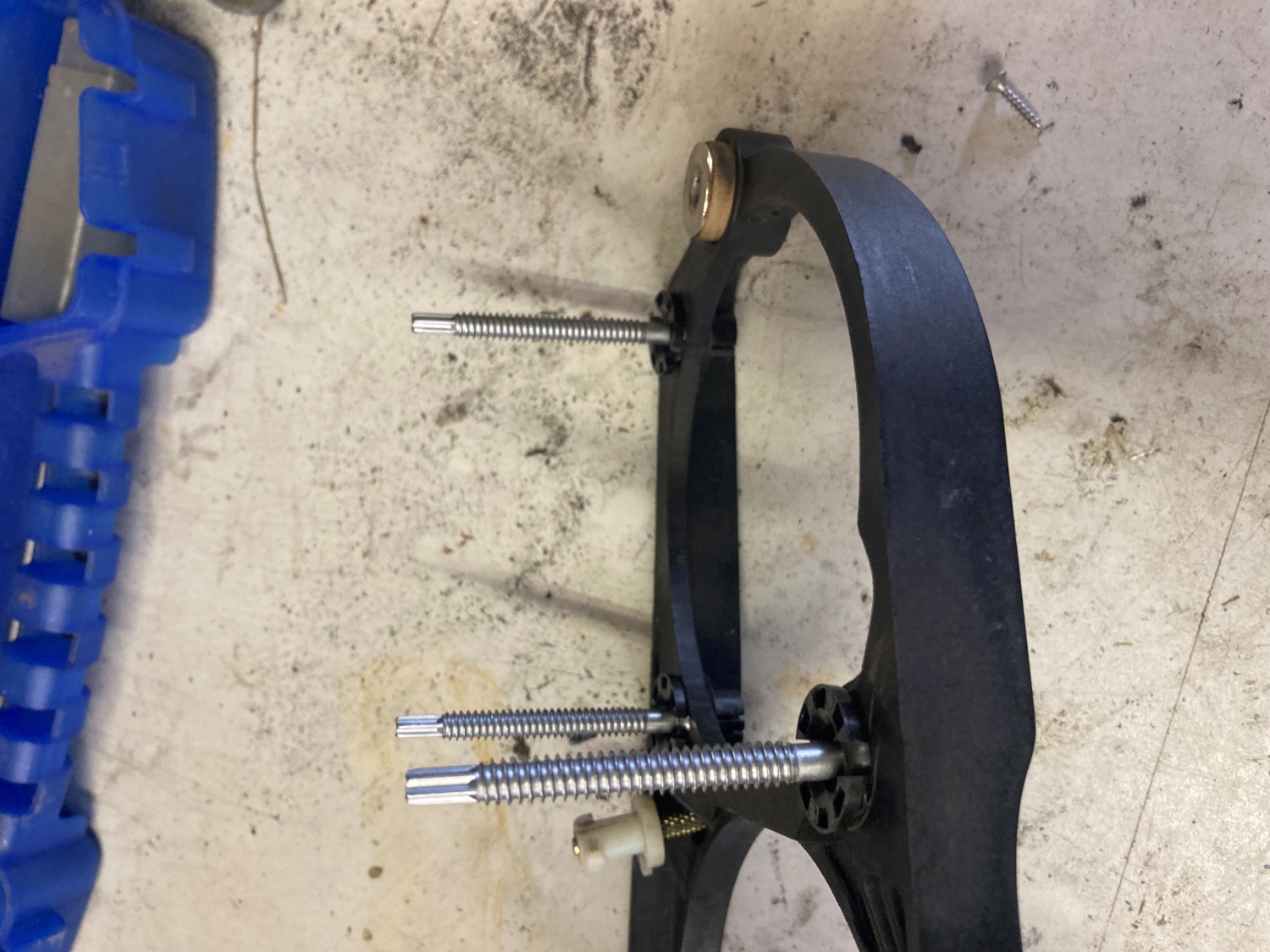

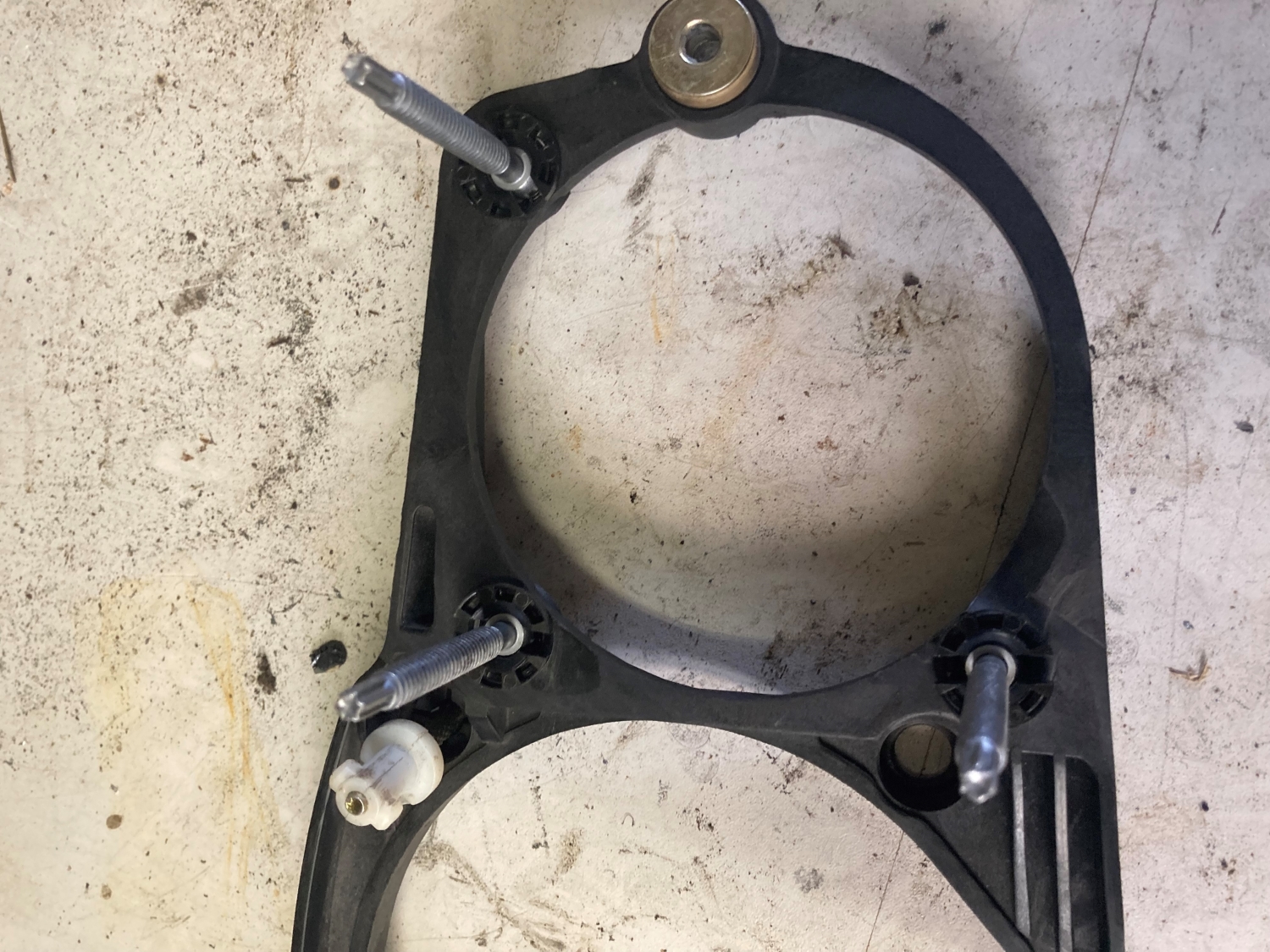

Aktuell habe ich bei meinem Karle das originale Fernlicht-Modul gegen ein HELLA 1ML 012 488-131 Fernscheinwerfer / Tagfahrlicht / Positionslicht (Standlicht) - Modul ersetzt. Dies habe ich im originalen Halter der GS realisiert. Die HELLA Performance-Halterungen passen mit etwas Feintuning in den GS Kunststoffrahmen. Eine gesamtheitliche Lösung wie bei Dir mit einem zusätzlichen HELLA Abblendlicht ist meine nächste Ausbaustufe. Ich kam preislich sehr gut an das jetzige HELLA-Modul, daher die momentane Ausbaustufe.

Im 1ML 012 488-131 gibt es halt die Möglichkeit, das Tagfahrlicht und das Positionslicht (bei mir als Standlicht) zu verwenden. Das Tagfahrlicht wird bei Aktivierung des Fernlicht abgedimmt. Mittels eines separaten Schalter kann ich zwischen Tagfahrlicht (5Watt) und Positionslicht (Standlicht (2Watt) variieren.

Lass uns mal über deine Trägerplatte plaudern...

Beste Grüße
Stephan



[bjoernwk]

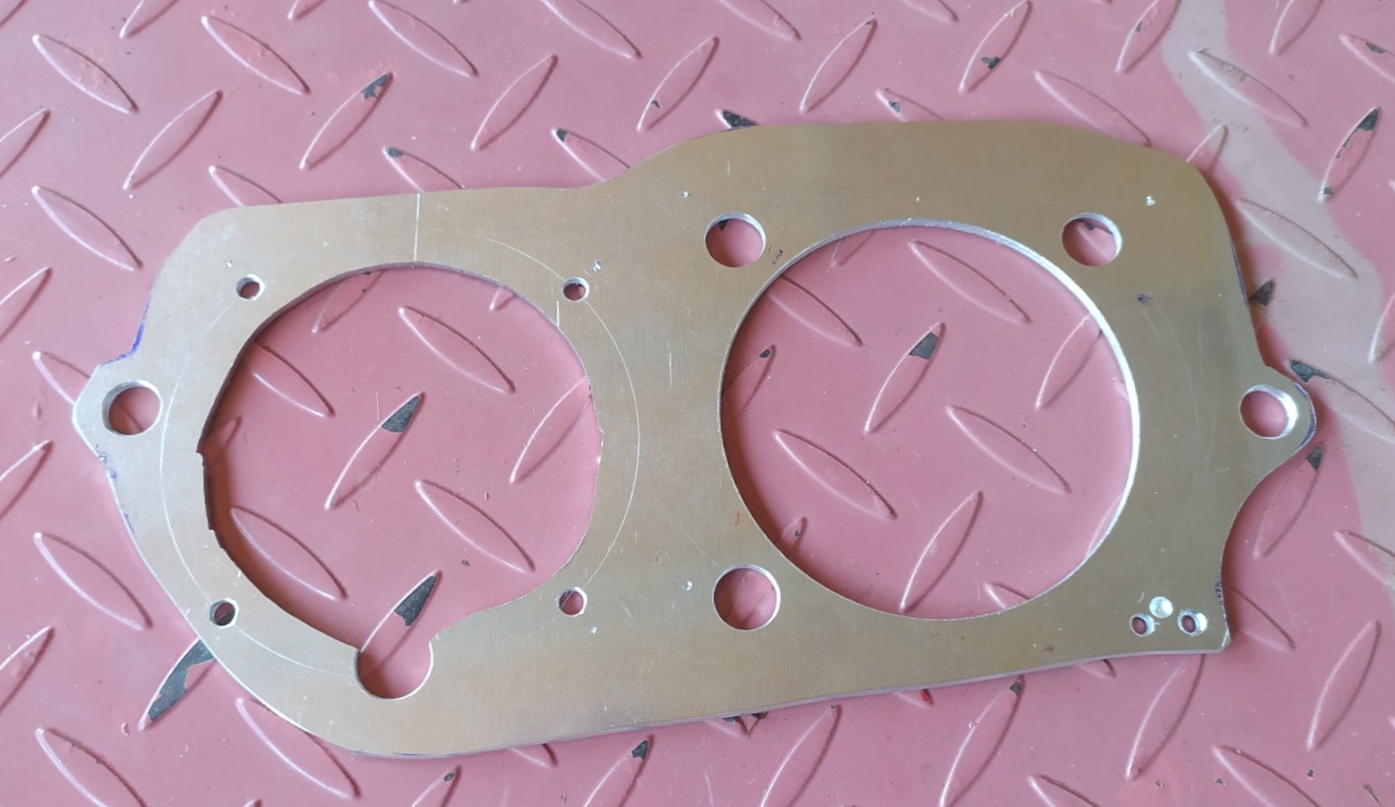

Danke für die Blumen. Ich habe die Platte mehr als ein Mal gemacht. Ist für so nen Doppellinkshänder wie mich nicht einfach. Allerdings hatte ich auch Unterstützung hier aus dem Forum, würde dich also auch gerne unterstützen. Wichtig zu sagen, die Platte ist nicht perfekt. Hier und da knarzte es beim Einbau dann doch. Muss man sich anschauen. Meld dich dazu gerne.

Viele Grüße

Björn



[Pitri]

Hallo Björn
Sieht super aus das
Welche Hella Module hast du denn verbaut.
Und wie ist die Steckerbelegung.
Ich spiele auch mit dem Gedanken umzurüsten.

Viele Grüße

Peter



[bjoernwk]

Hallo Peter!

Klare Empfehlung, lohnt sich absolut. Hier die Module, allerdings mit dem Hinweis, besser das Standlicht im Fernlicht zu nehmen. Das sieht einfach besser aus. :-) Ich habe das leider nicht getan und deswegen das Standlicht mit im Abblendlichtscheinwerfer.

HELLA 1BL 012 488-121 DE/LED-Scheinwerfereinsatz, Hauptscheinwerfer - 90mm Performance L4060 - 12/24V - Stecker: DEUTSCH Stecker : Amazon.de: Auto & Motorrad

HELLA 1F0 011 988-121 DE/LED-Fernscheinwerfer - 90mm Performance L4060 - 12/24V - Einbau - Stecker: FEP : Amazon.de: Auto & Motorrad

Die Steckerbelegung ist in dem mitgelieferten Heftchen aufgeführt.

Viele Grüße

Björn



[Eickenbecker]

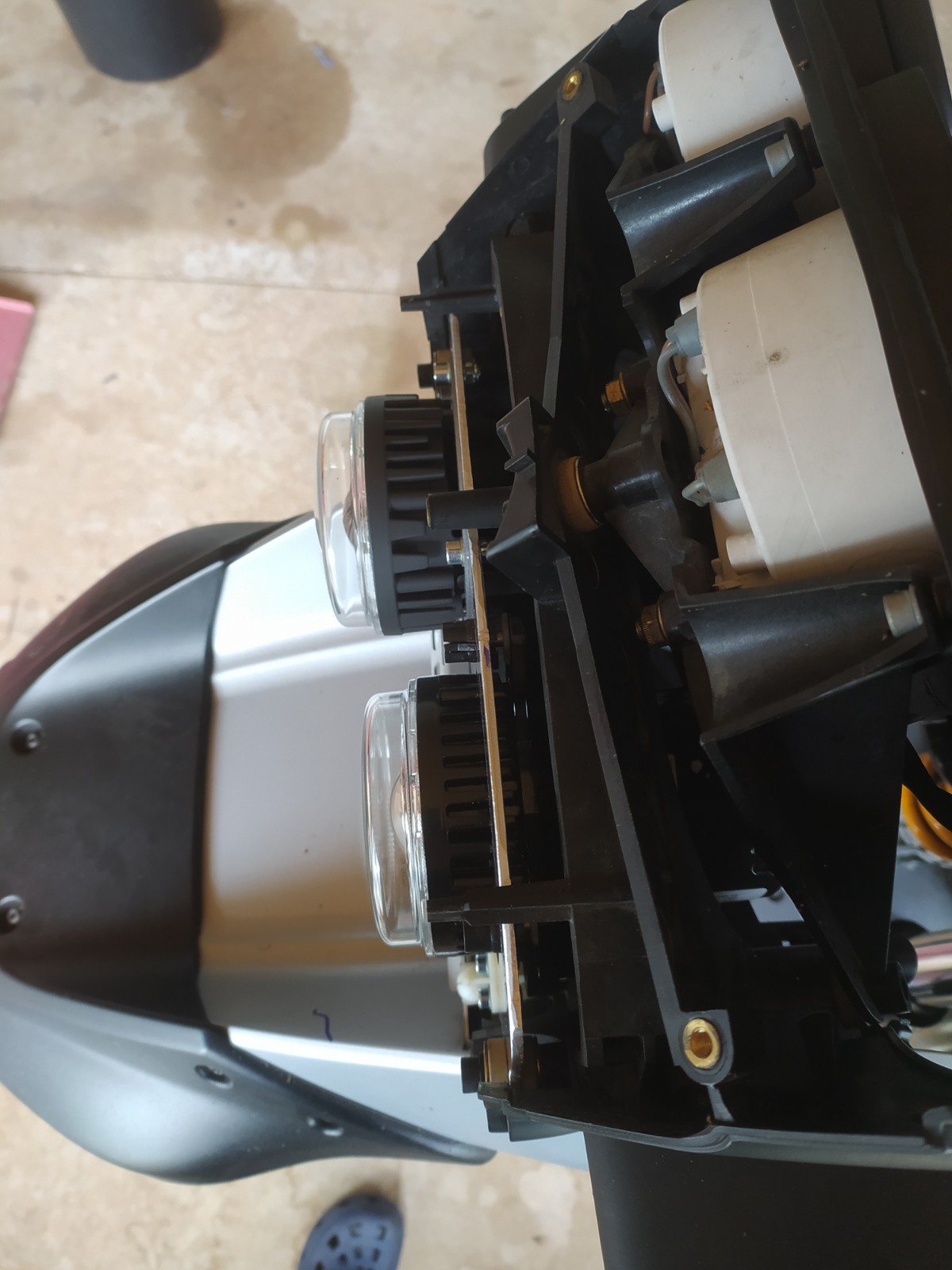

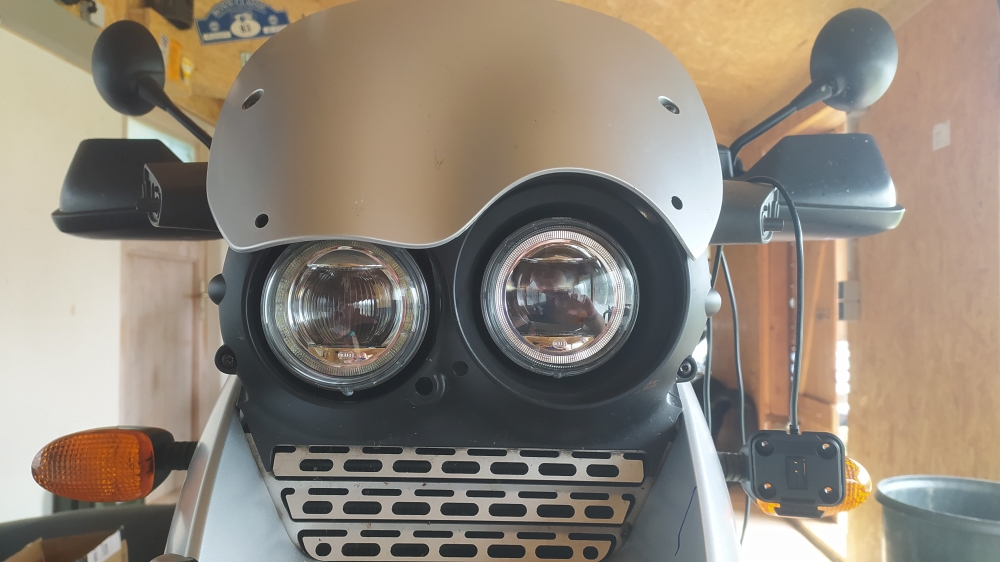

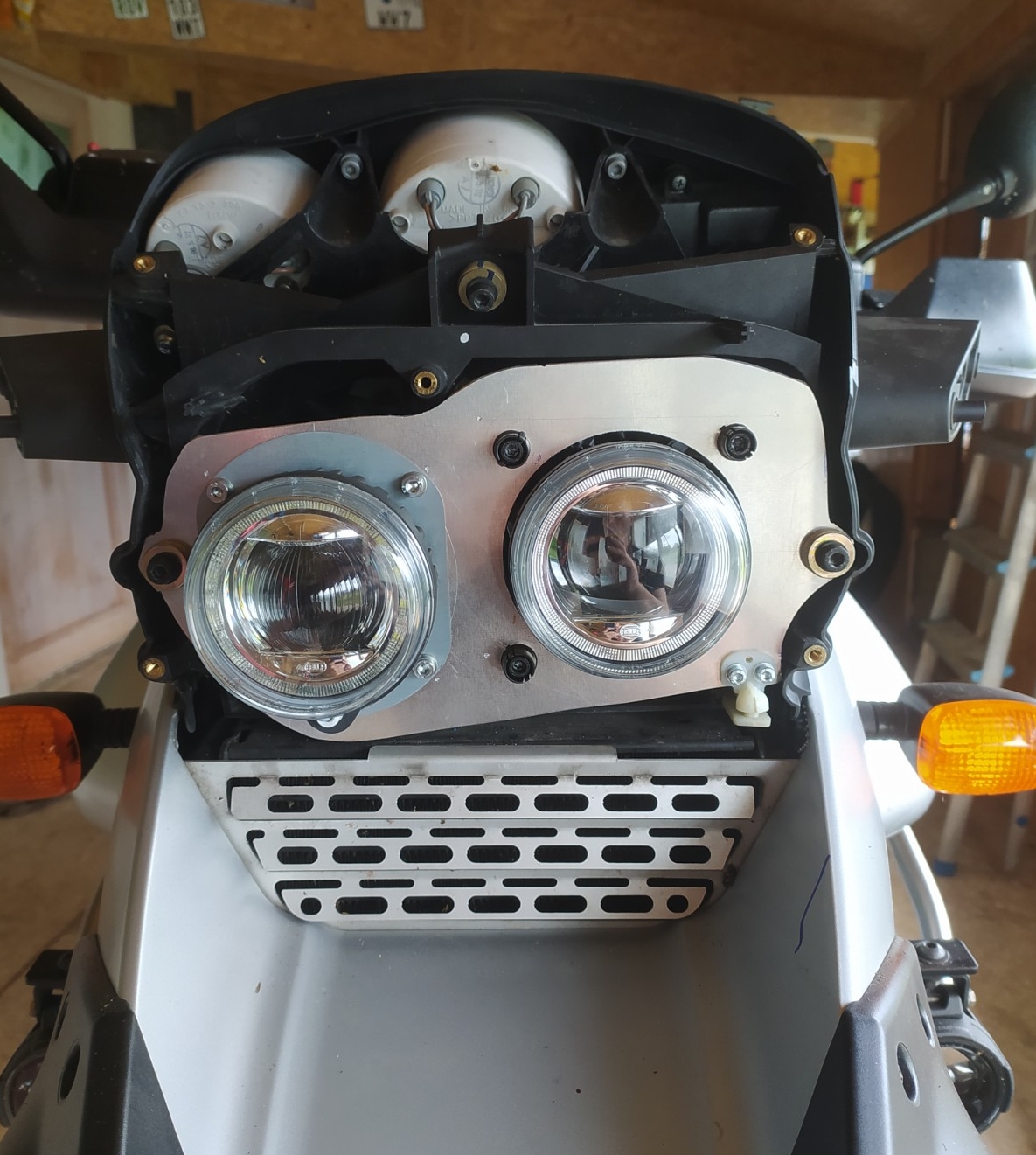

Dann poste auch ich mal die Bilder meines Umbaus.
Fernlicht: HELLA 1F0 011 988-031 mit Stand- und Tagfahrlicht
Abblendlicht: HELLA 1BL 012 488-101

Damit steht der FS etwas weiter vor, was ganz gut zur Form der Maske und der Frontverkleidung passt.



[Eickenbecker]

... Aktuell habe ich bei meinem Karle das originale Fernlicht-Modul gegen ein HELLA 1ML 012 488-131 Fernscheinwerfer / Tagfahrlicht / Positionslicht (Standlicht) - Modul ersetzt ...

Du weißt, dass das HELLA 1ML 012 488-131-Modul ein Abblendlicht für Linksverkehr ist?



[reutlinger]

Du hast Recht, war mein Fehler. Ich habe das Modul hier 1BL 012 488-021. Hatte heut das falsche aus dem Hella Katalog kopiert.



[reutlinger]

Wieder falsch, liegt an der Hitze

Das ist das richtige Fernlicht-Modul: 1F0 011 988-131
LED-Fernscheinwerfer L 4060, mit Tagfahr- / Positionslicht



[Zwergenwerfer]

Hammer!
Da habe ich jetzt auch was vor!



[Pitri]

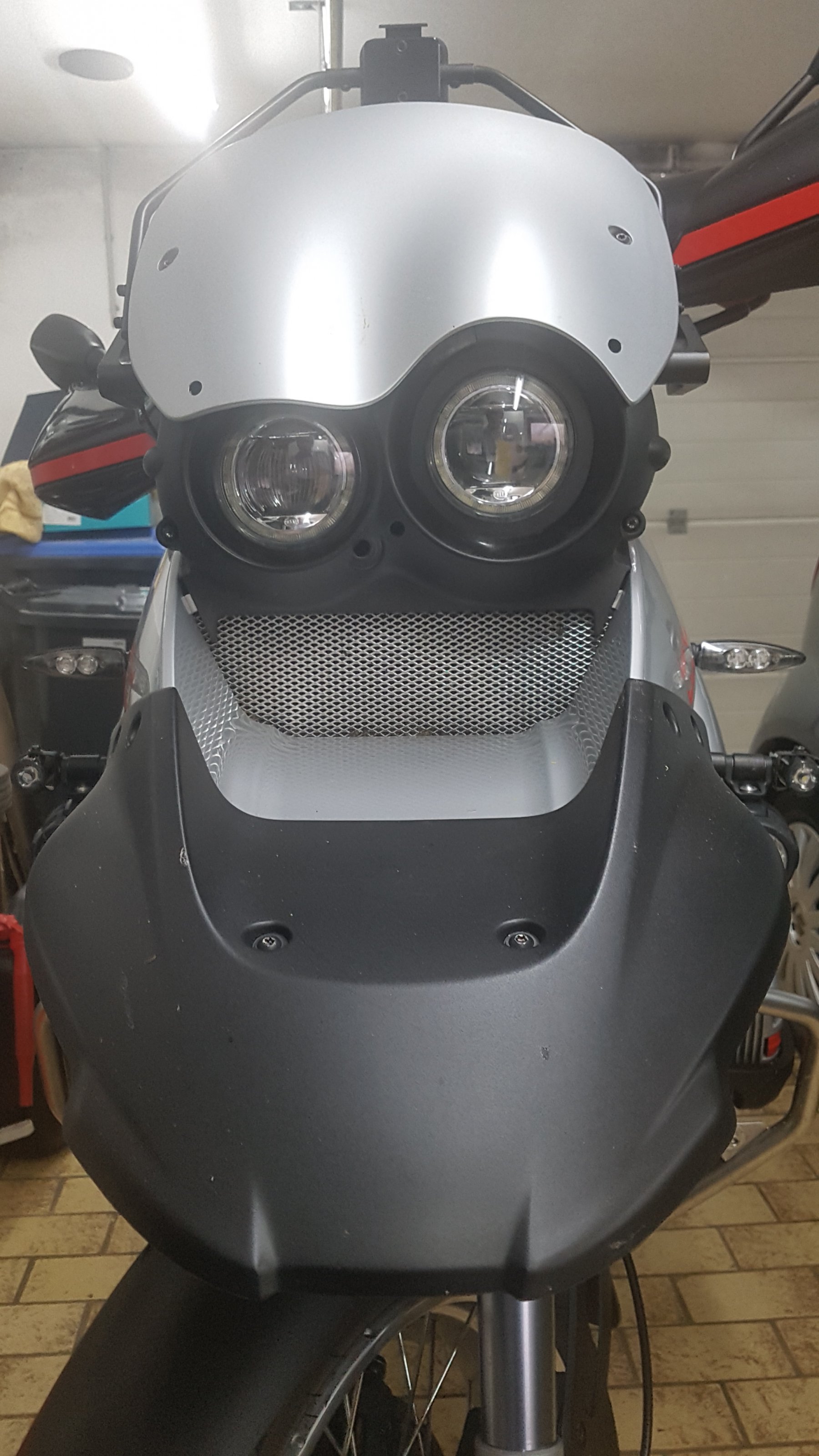

Hallo zusammen

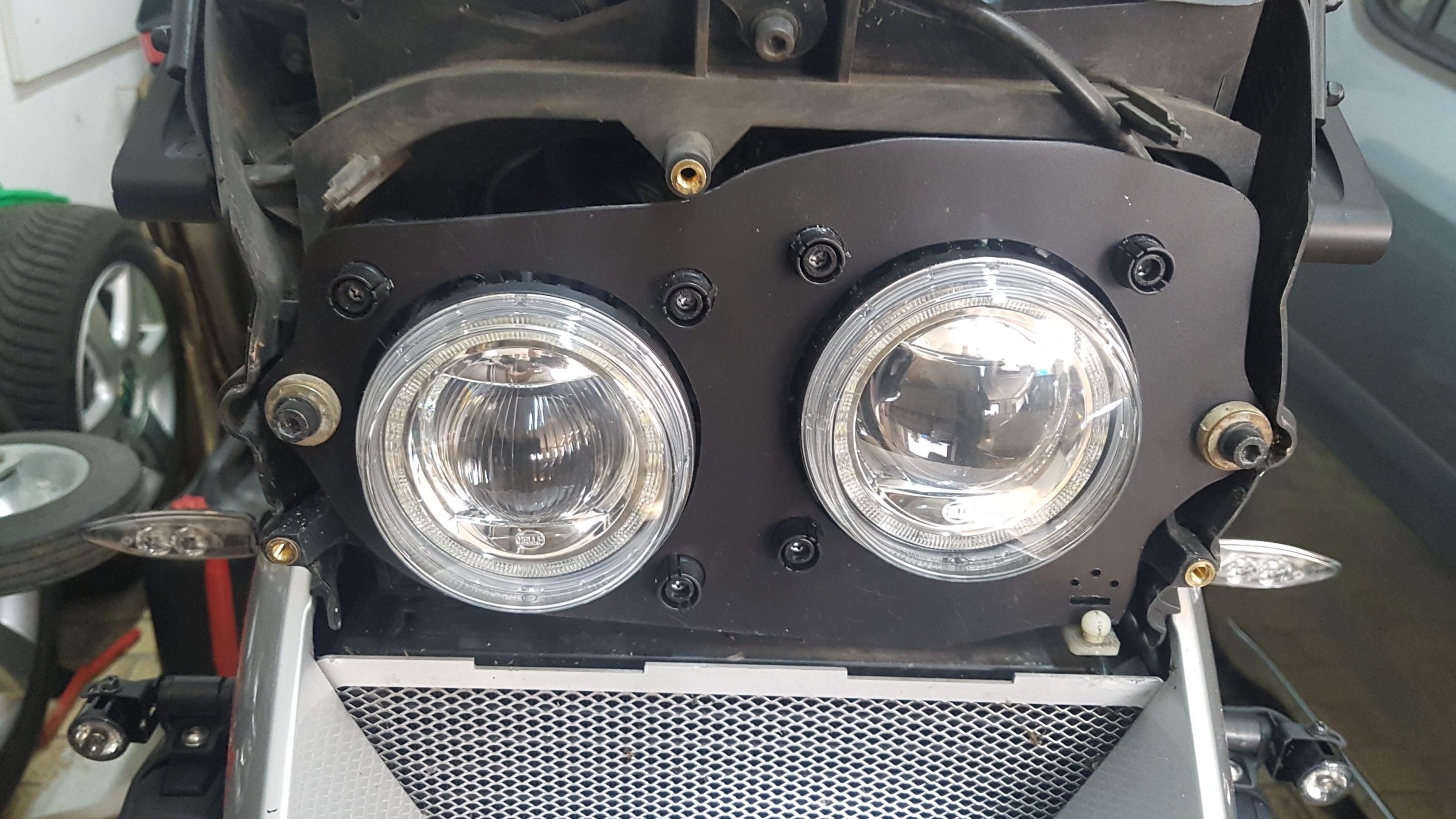

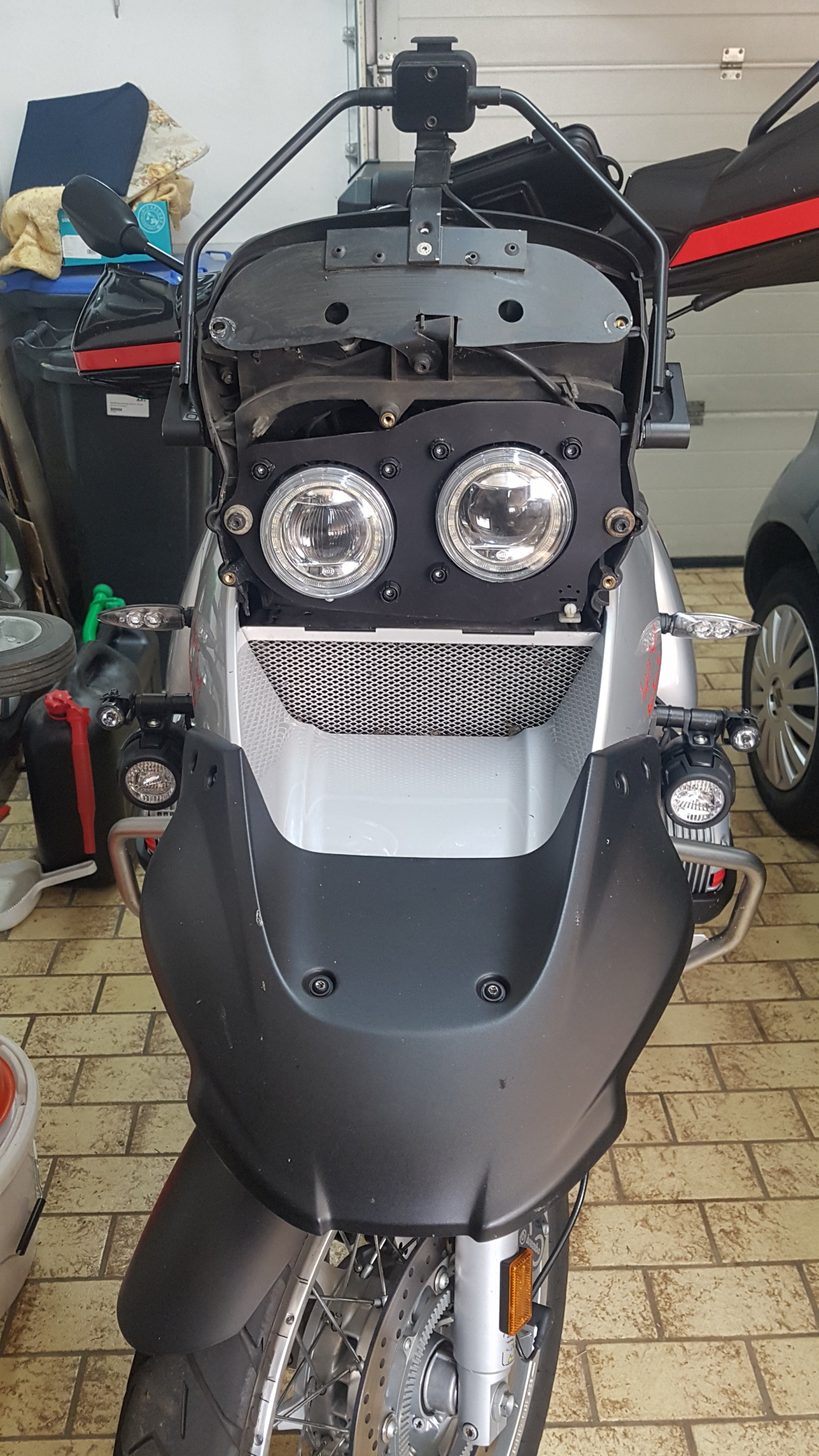

Ich hab da mal was rumgebastelt .
Sind nur noch nicht angeschlossen .
Mir fehlt noch ein Steckergehäuse



[bjoernwk]

Saubere Sache, Peter!

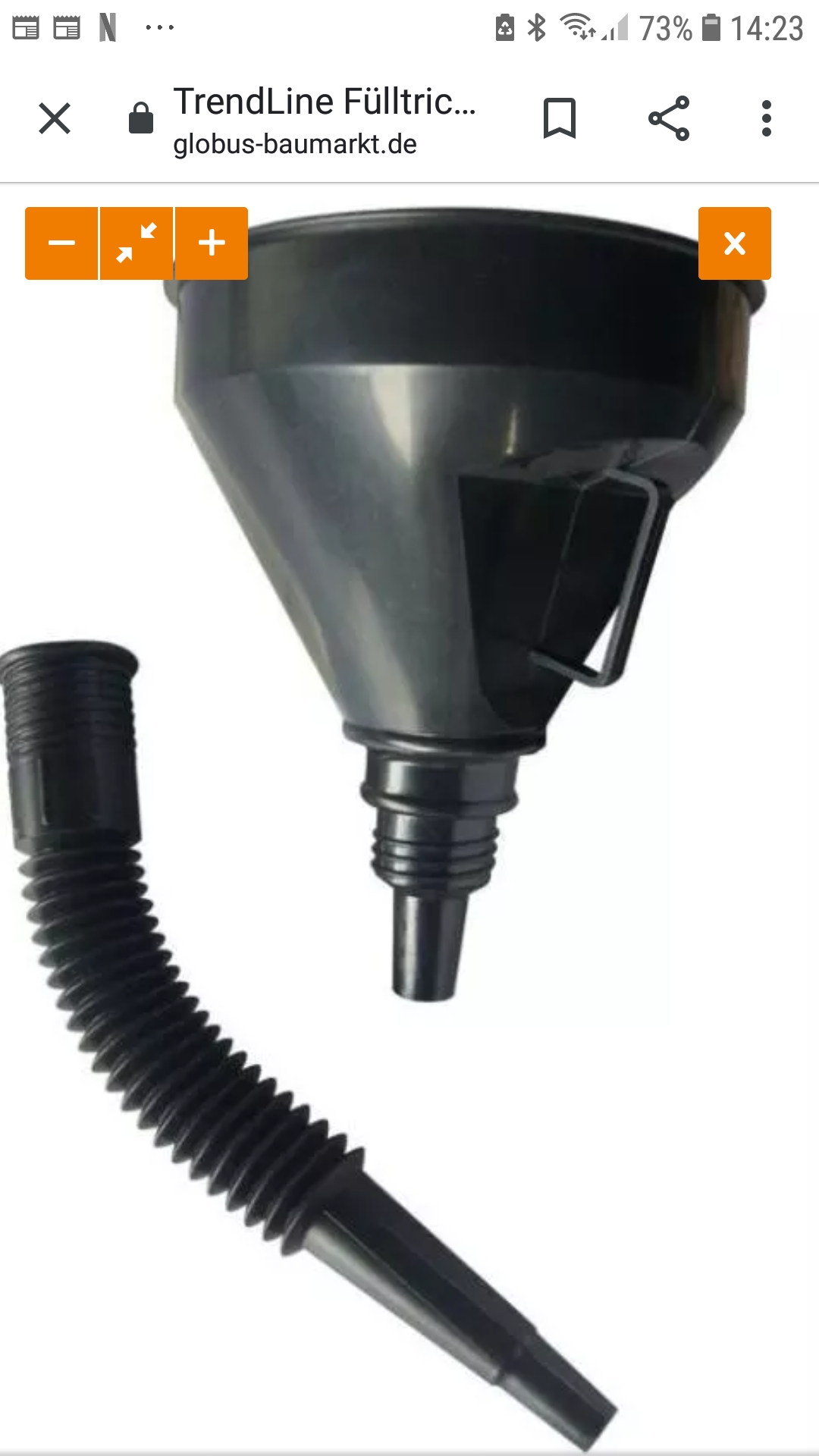

Wie hast du die „Brille“ gefüllt? Also der Trichter zur Lampe? Das sieht richtig gut aus!

Daumen gedrückt, dass der Stecker schnell ankommt.

Viele Grüße

Björn



[Pitri]

Hallo Björn

Was etwas fummelig .

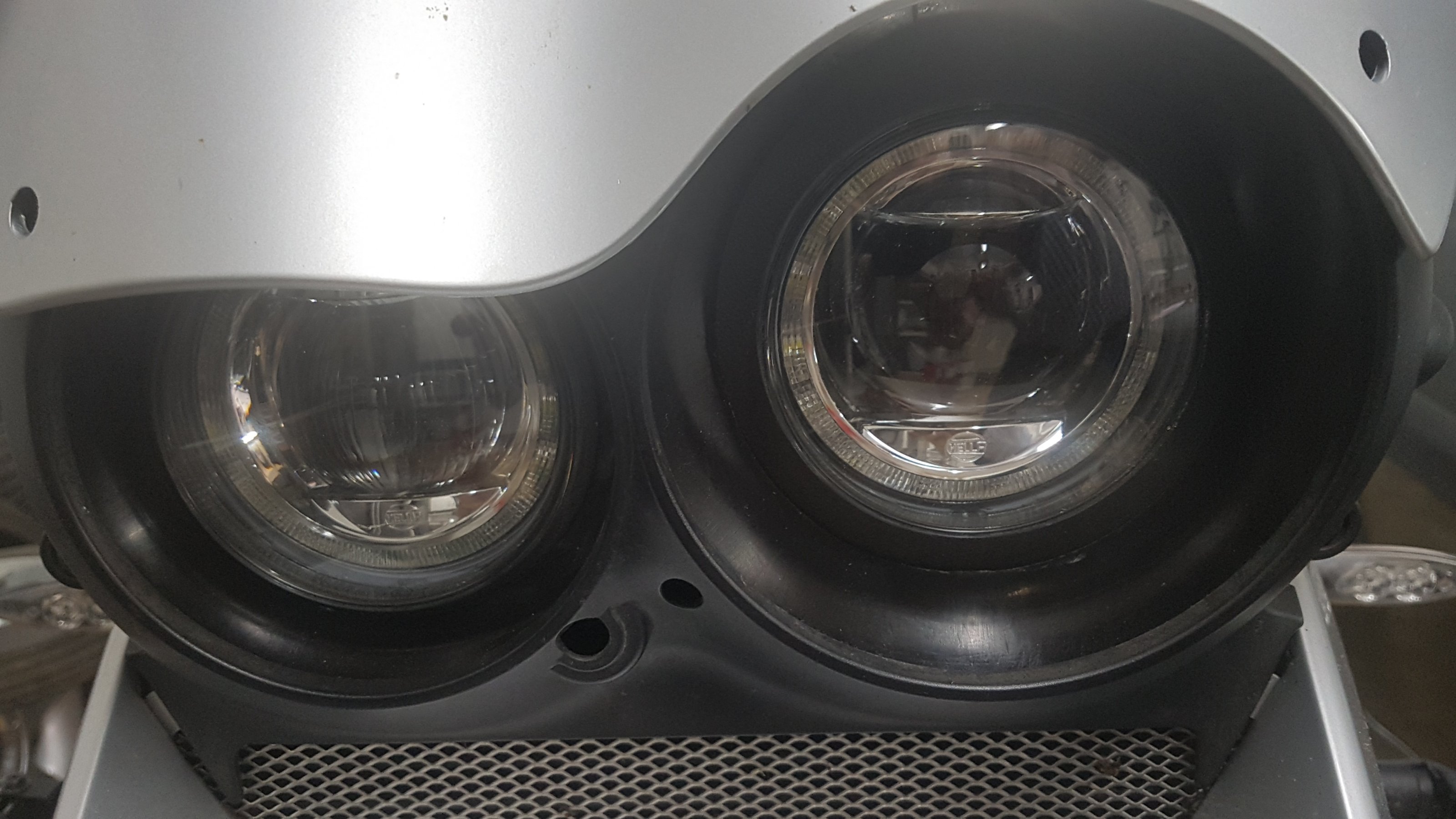

Nach einigem anpassen in der Innenseite der Blende angeklebt .



[bjoernwk]

Wow! Sehr geile Idee!

Bald haben wir mehr Voll-LED Mopeds unter den 1150gern, als bei den neu zugelassenen.



[Pitri]

Die Trichterform passt innen nicht so ganz.
Ich habe noch jeweils ein Kunststoffring von ca 1 cm für die Scheinwerfer gemacht.
Die dürfen ja nicht fest an der Blende sein weil man sonst die Verstellung nicht Funktioniert.



[Eickenbecker]

Hallo zusammen

Ich hab da mal was rumgebastelt .
Sind nur noch nicht angeschlossen .

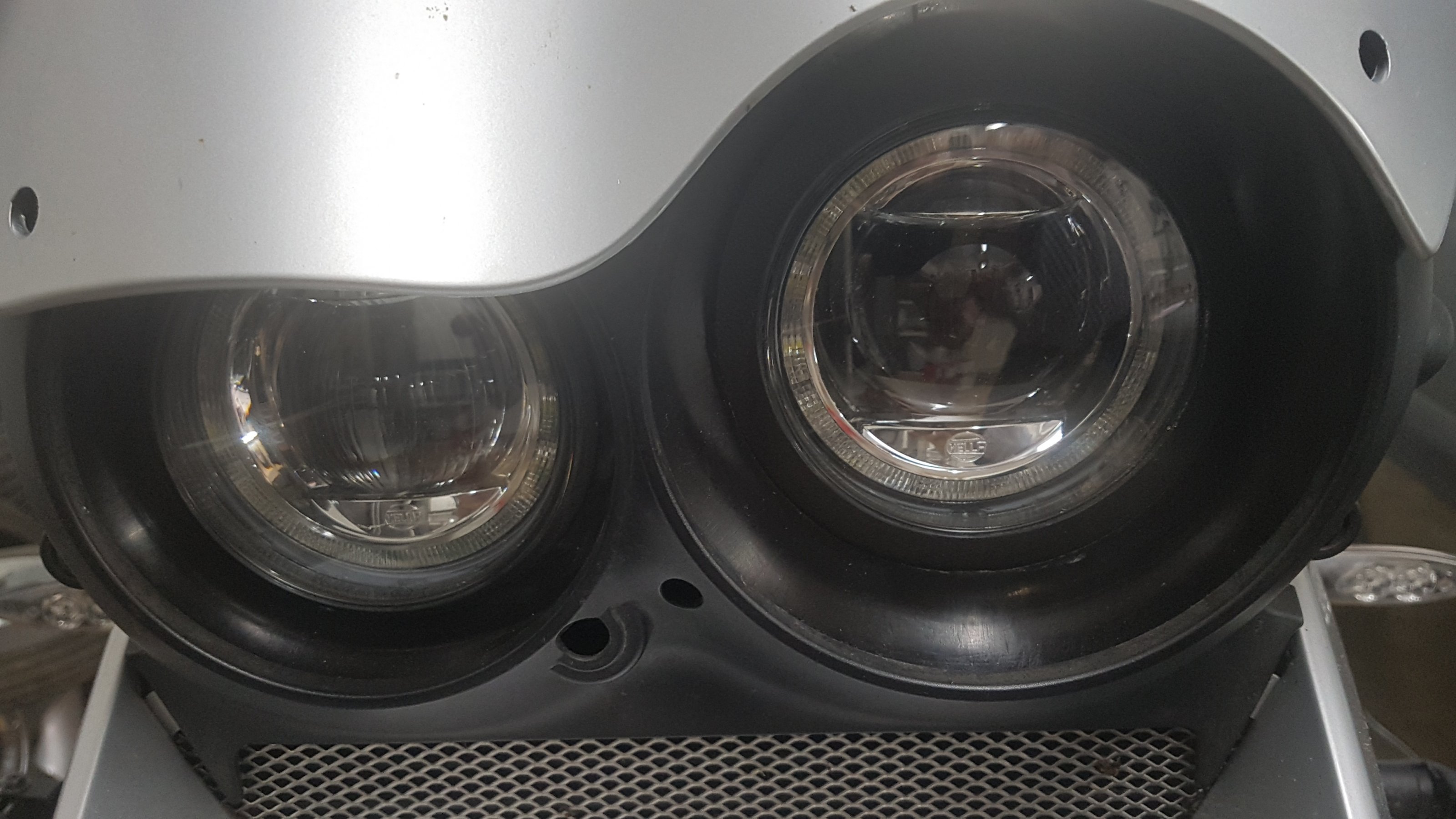

Mir fehlt noch ein Steckergehäuse Anhang anzeigen 433525

Saubere Arbeit. Welche Module hast du verwendet und wie schaltest du TFL / Standlicht?



[Klausmong]

Nur aus Interesse, es wird immer " Abblendlicht" geschrieben, aber der oben angeführte Hella 1F0 011 988-131 ist ein Fernscheinwerfer.
Oder hat der Abblendlicht auch dabei?

Ich überlege auch gerade einen Umbau auf LED bei mir.

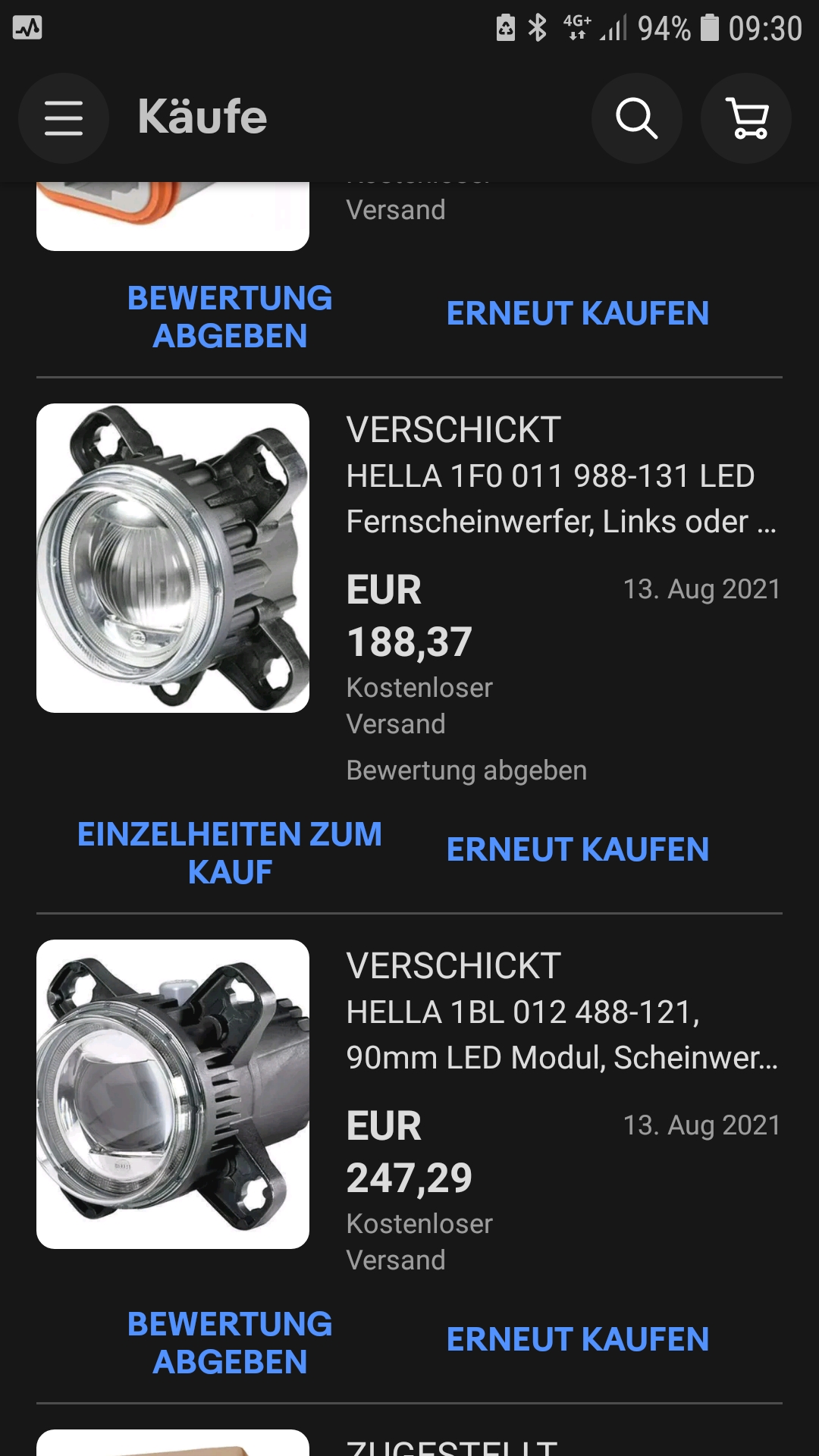

[Pitri]

Hallo

Ich denke mal das wird wohl wie beim PKW funktionieren
Zündung an = TFL an
Licht einschalten = TFL wird zurückgedimmt auf Standlicht.
Der Rest wie gehabt.
Das sind sie Scheinwerfer
