LED-Zusatzscheinwerfer-Set komplett mit Kabelbaum und Taster

[Mügge]

Jo, prima ... 2x Batterie und ein 3-poliger Stecker ... So ein Schalter hat 2 Pole und der 3. geht dann offensichtlich an einen Schaltplus (Trigger). Du kannst mir nicht mehr erzählen das du dich mit Elektrik auskennst . Ein Relais braucht 2 Stromkreise, das ist heute so und war auch gestern so und wird sich vermutlich auch nie mehr ändern. Wenn du mit einem Schalter das Relais schalten willst dann brauchts keinen geschalteten (automatischen) Plus, ansonsten wird es niemals ohne gehen. Das ist eigentlich einfachste Elektronik ...

Wie kannst DU mir unterstellen, daß Ich keine Ahnung habe.

Du meinst wohl, Ich sei auf der "Brennsuppe" daher geschwommen, ohne Worte....

Und wie eine "Relais Schaltung" funktioniert, weiß Ich sehr wohl.

ADE



[Chefffe]

Du hast auf den Relais Schaltplan von Smartbomb verwiesen, gesagt das bei dir nichts automatisch schaltet und dann aber beschrieben das es doch so ist.
Es ging bis dahin immer ausschliesslich um Standard Relaisschaltungen und die können nunmal nicht ohne Leitung vom KFZ automatisch schalten. Wo geht denn die 3. Leitung von deinem weissen Stecker hin??? Lassen wir das ...



[Pjotr]

Hallo Gs Gemeinde,
Ich habe mir jetz auch dieses Set vom Smartbomb- Shop geleistet.
Bei E... gekauft, Lieferung, innerhalb von fünf Tagen, top.
Da ich ungeduldig bin...
Habe ich das Set an mein Netzgerät, 13,8 Volt ausgangs Spannung, angeschlossen.
Die Fluter,gingen genau 1x an,zefix.
Ein zweiter Versuch scheiterte.
Also, habe ich eine Email an den Verkäufer gesendet.
Das die Led Leuchten defekt seien.
Zur Antwort, bekam ich, Motorrad starten .
Ich muss, gestehen, der Verkäufer wusste bzw weiß nichts vom Netzgerät Versuch. Egal, habe heute Abend das Set, provisorisch, an die Batterie geklemmt.
Maschine gestartet und zack flaggerten die LED Fluter. Aber nur kurz..
Zum Glück, das Relais, beim Netzgerät test, nicht geschossen.

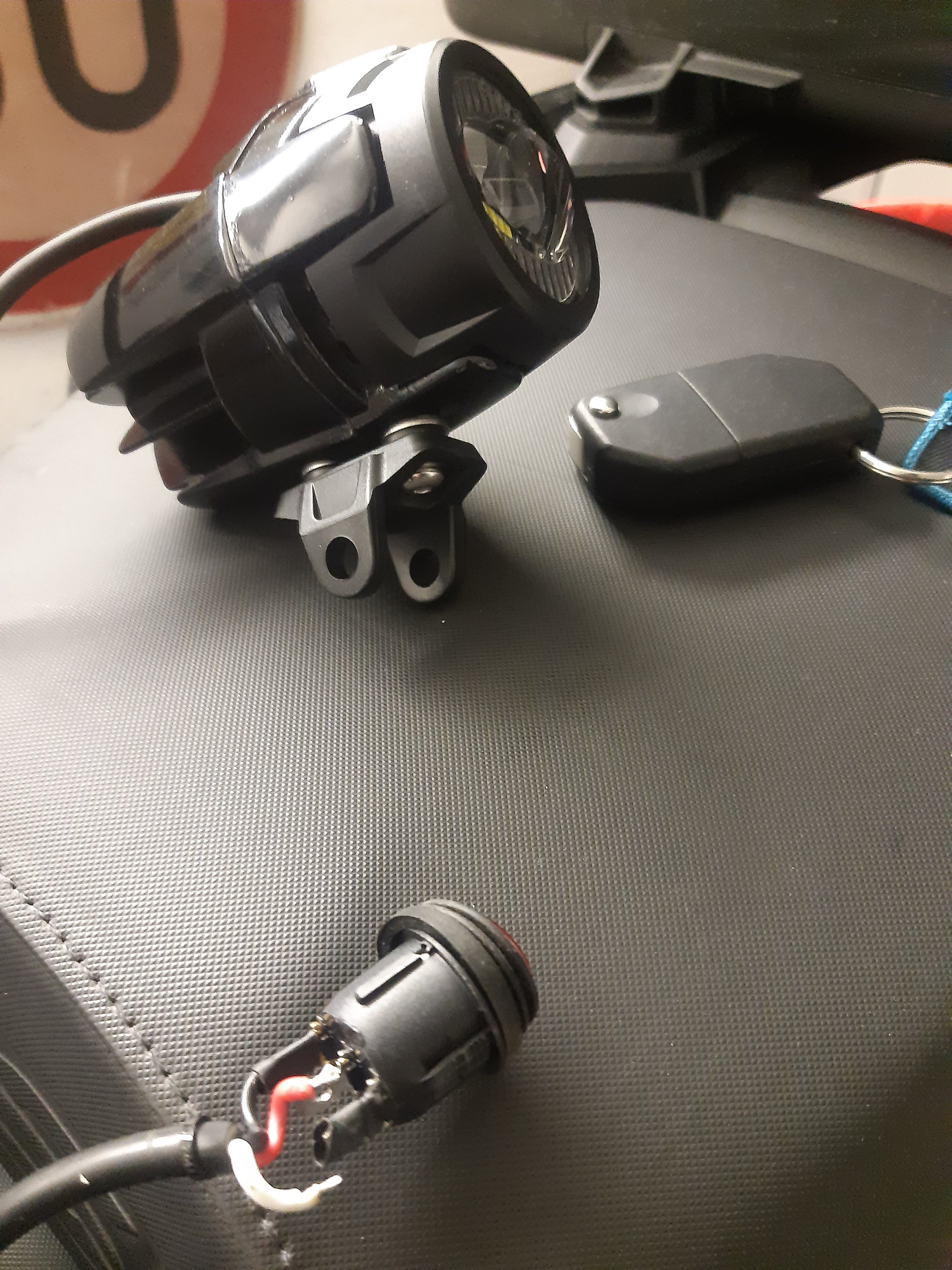

Lange Rede kurzer Sinn es war der weiße Draht am Schalter gebrochen.
Anhang anzeigen 537062

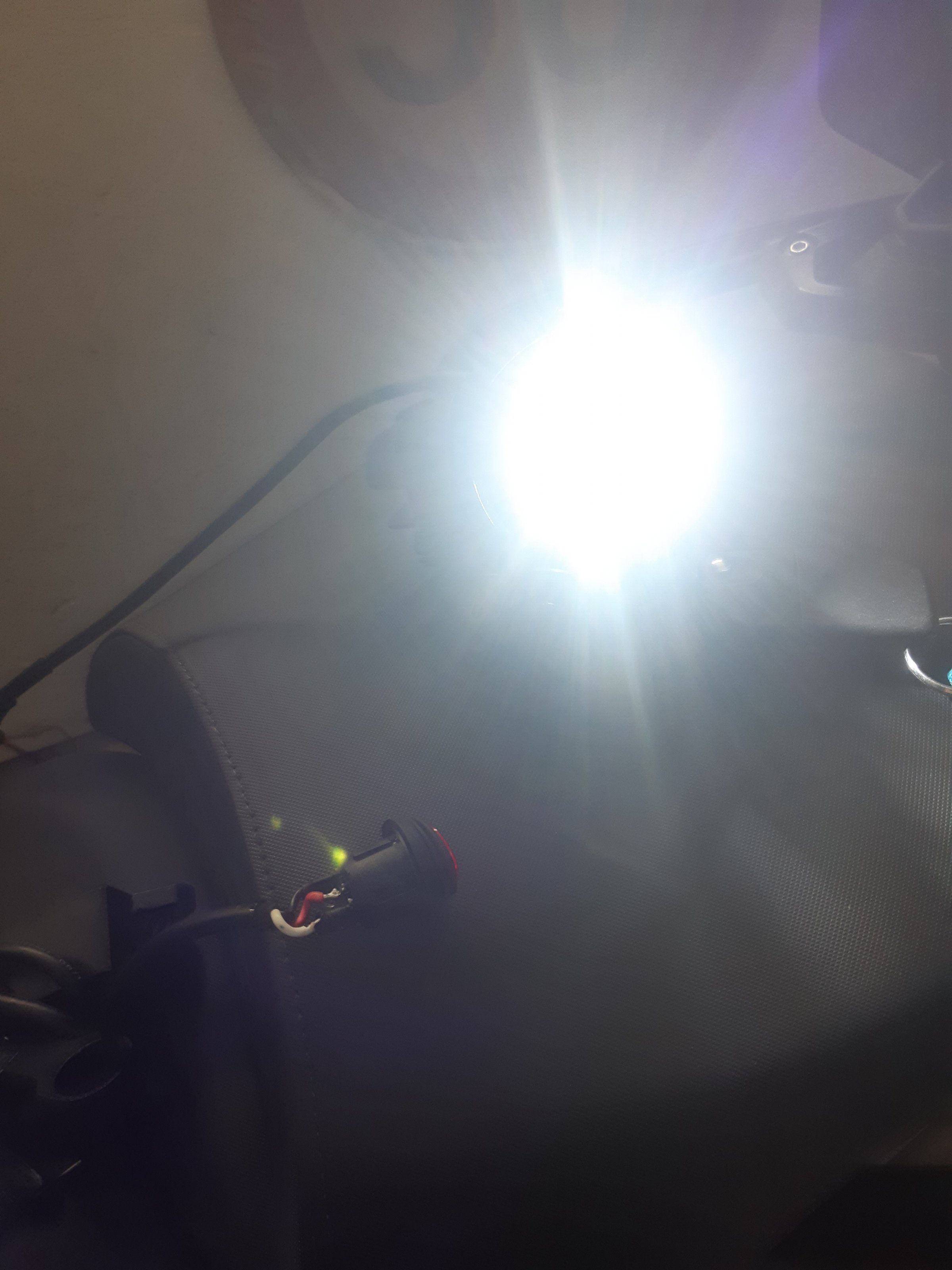

Den weißen Draht an den Schalter gehalten, und Zack es werde Licht.
Anhang anzeigen 537063

Und komischerweise, obwohl direkt an der Batterie angeschlossen, erlöschen die Leds,nach ca 20 Sekunden, wenn Motor aus.
Muss das Set jetzt nur noch einbauen.
Den weißen Draht kann ich anlöteten.
Habe dem Verkäufer, trotzdem ne Email gesendet, bin gespannt, was er meint..
Ich werde euch auf dem Laufenden halten.
Mügge, der demnächst mit Zusatzscheinwerfer unterwegs ist.

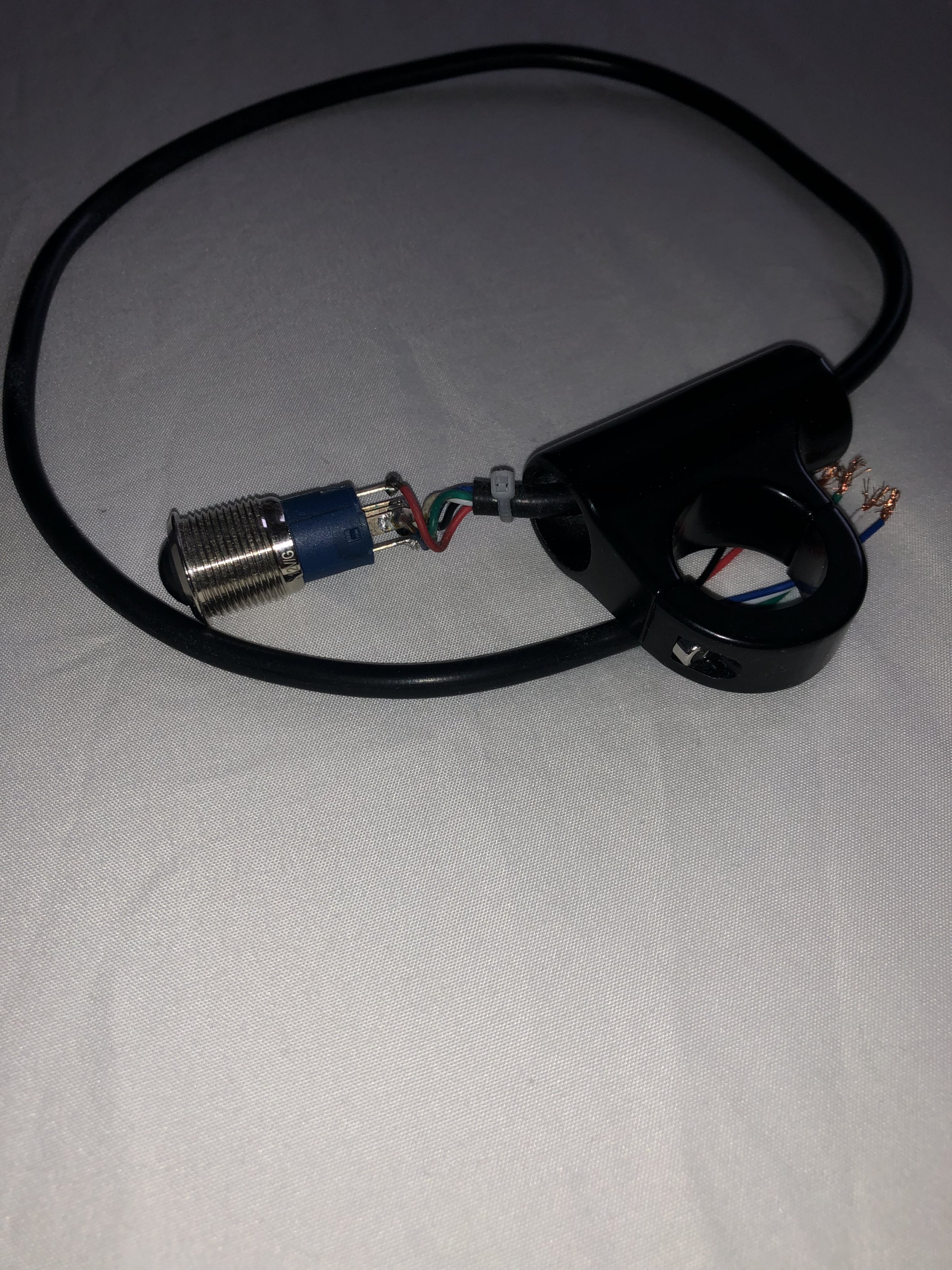

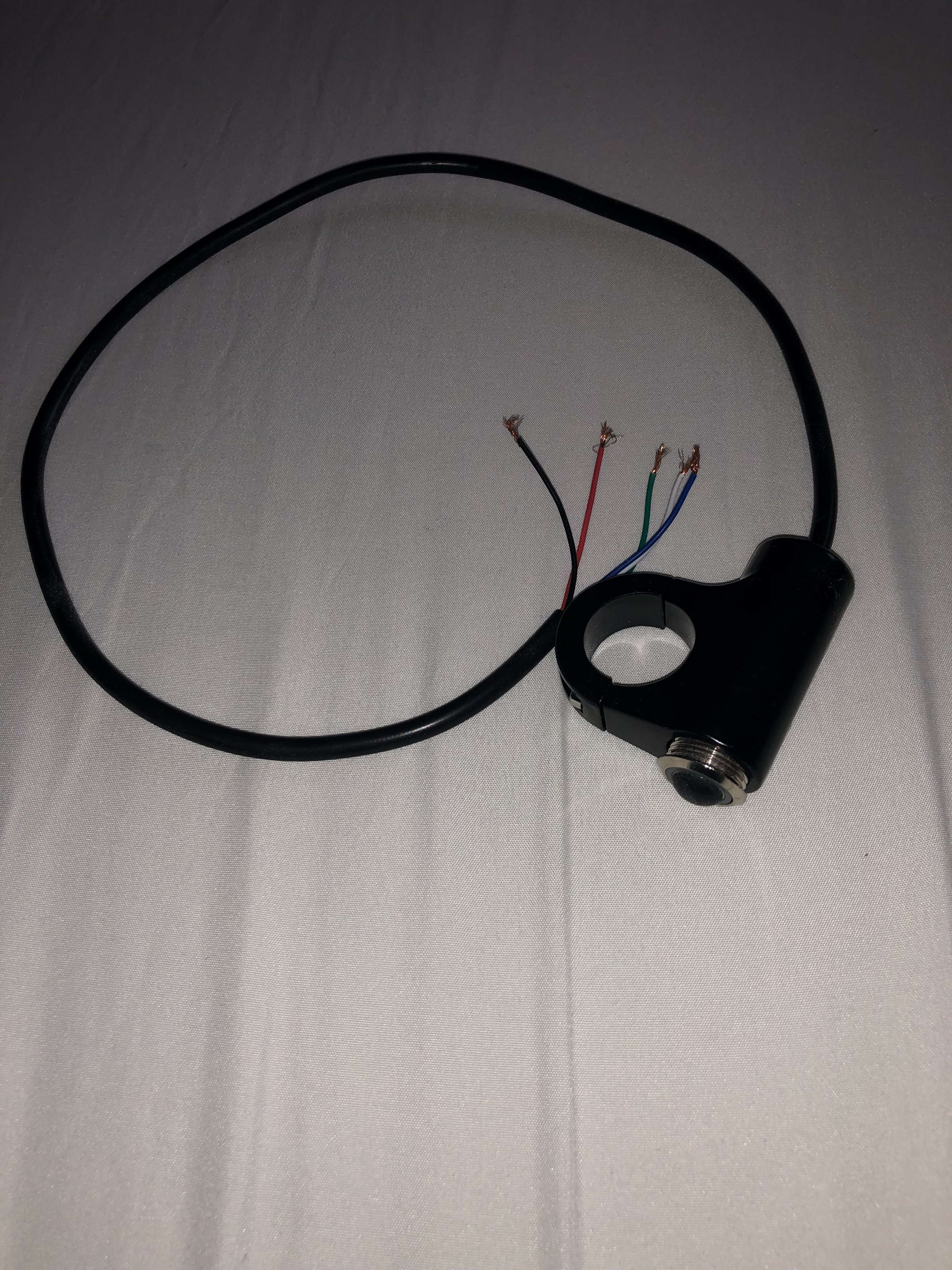

Brauchst du noch einen Schalter mit Gehäuse für den Lenker ? Den brauch ich nicht mehr und schenk ihn DIR.

Schreib mir ne SMS, wenn du Interesse hast.



[Mügge]

So, heute war Bastel Tag.
Zuerst wurde der Schnabel und die Seitenteile entfernt, keine Bilder...
Dann den Scheinwerferhalter montiert.

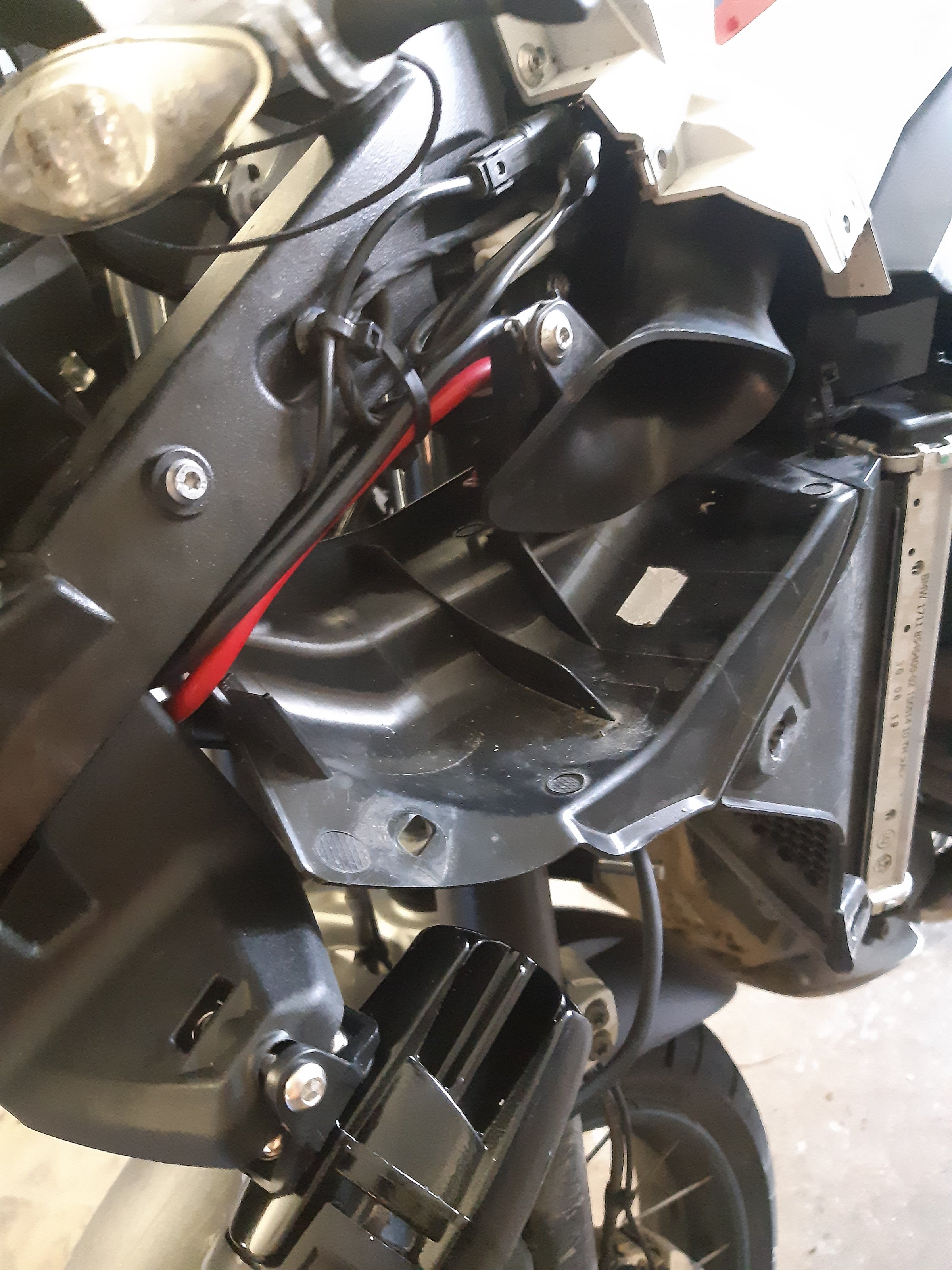

Kabel verlegt.

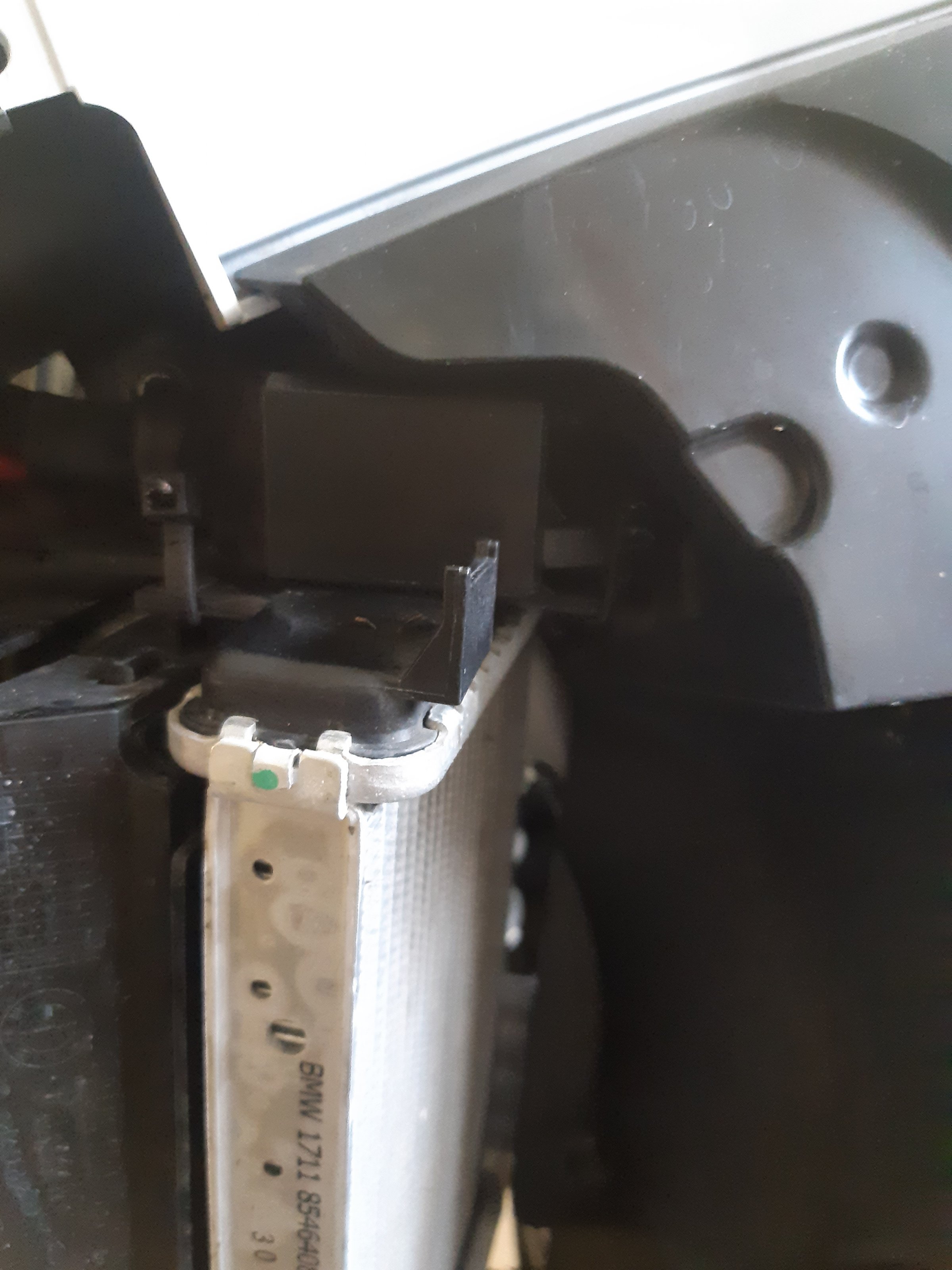

Platz, fürs Relais, gefunden.

Restliche Kabel, verräumt.
Und ,mangels Y Kabel, ans Netzteil angeschlossen.

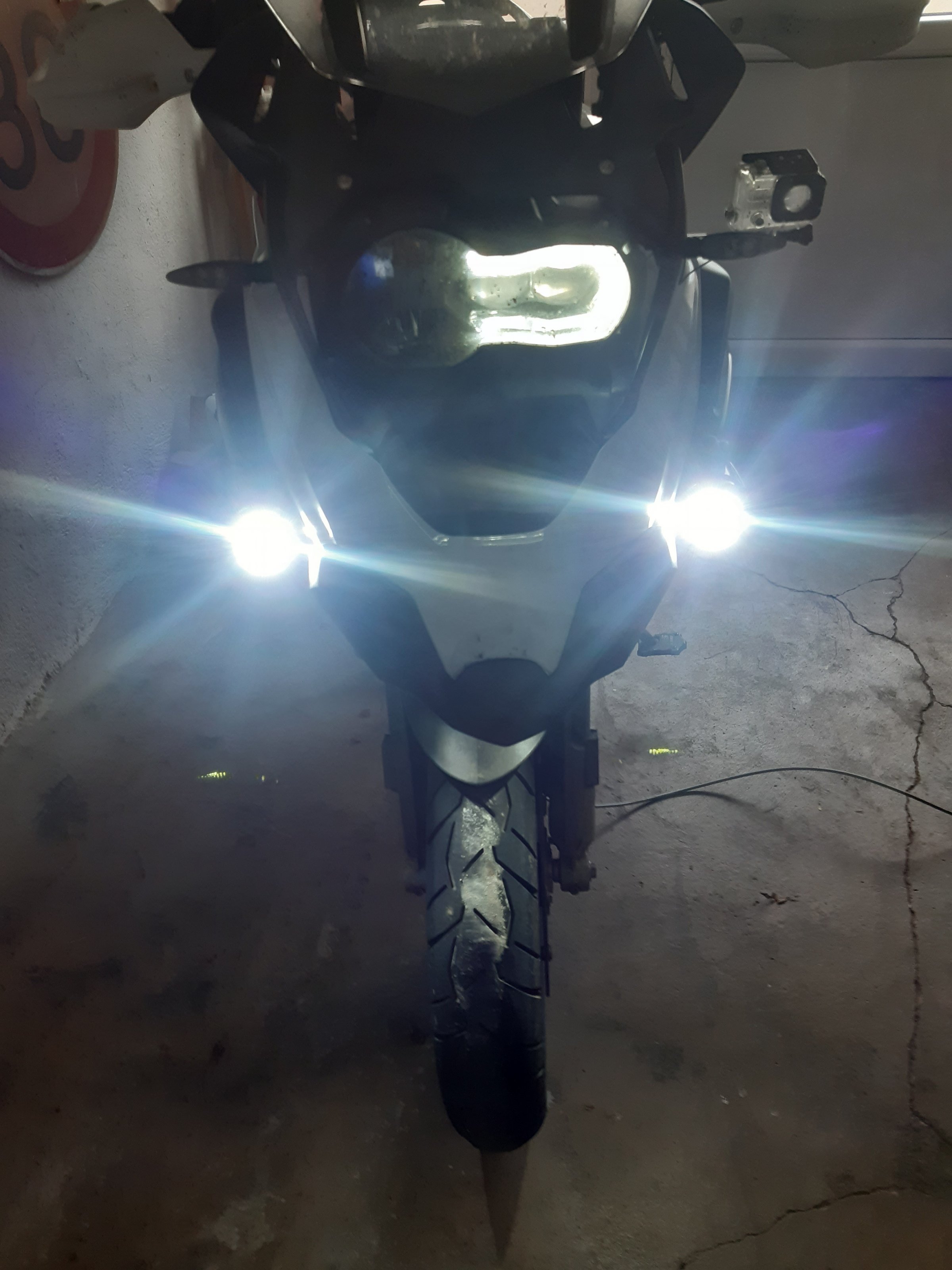

Hier mit "Nebel"....

Mügge, der sich das Y Kabel bestellt hat.



[MichaelBC]

Das zweite Bild sieht sehr rauchig aus. Brennt da was in Deiner Garage ?

Netzteil ? Dann funktioniert es jetzt doch ohne dass der Motor läuft ?

Wozu brauchst Du ein Y Kabel, was wird damit verbunden ?

Ich würde gerne ein Bild vom montierten Schalter sehen.



[Mügge]

Es brennt, nichts in meiner Garage. Bin Raucher.

Netzteil ? Ich habe die Fluter ,zum Test, wieder mit meinen Netzgerät verbunden.

Die Fluter leuchten, momentan, ohne Laufenden Motor, da sie ja von einer anderen Stromquelle- Netzteil- versorgt werden.

Mit dem Y Kabel, welches an die Bordsteckdose angeschlossen wird, betreibe Ich die Fluter.
Damit braucht man den originalen Kabelbaum nicht zu zerschneiden.
Ein Stecker kommt, direkt-auf das vorhandene Kabel- von der Bordsteckdose, ein anderes Stück Kabel wird mit den Flutern verbunden.

Schalter, ist "noch" der mitgelieferte montiert.
Es wird aber der Schalter von "Pjotr" montiert.

Mügge



[MichaelBC]

Von der Steckdose nimmst Du aber nur die Steuerspannung für das Relais ?
Da hätte ich jetzt keine Hemmungen gehabt und die Plus Leitung zur Bordsteckdose angezapft. Wenn man es ganz schön machen will könnte man ja den Kontakt des Steckers auspinnen und dort mit anlöten. Aber jeder wie er mag ....



[Mügge]

Es werden von der Steckdose, die Fluter komplett betrieben, nicht nur die Steuerspannung, abgezapft.

Die Steckdose verträgt 5 Ampere und die LEDs ziehen 3,333 Ampere.

Falls jetzt noch weitere Fragen kommen, Ich bin nicht der erste der seine Fluter direkt von der Steckdose aus betreibt.

Mügge

@ MichaelBC, weiteres per PN.



[Ecky2]

@Mügge

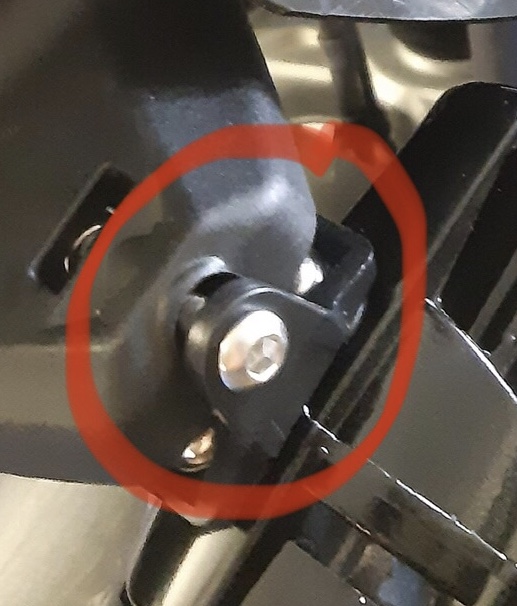

Auf Deinem ersten Bild ist zu sehen, dass - so wie bei meinem Set auch - die Metallbuchsen am Lampenträger fehlen, durch welche eigentlich die Befestigungsschrauben der Scheinwerfer geführt werden. Dir ist sicher auch aufgefallen, dass das Loch für die Schraube jeweils zu groß ist. Wie hast Du die Scheinwerfer so fest bekommen? Ich hab mir Hülsen mit dem 3D-Drucker drucken müssen, um die fest zu bekommen.

Neben diesem haben mich auch die Befestigungsschrauben des Lampenträgers am Motorrad selbst genervt. Auch dafür waren bei mir statt der vorgesehenen Spezialschrauben normale Schrauben dabei, die in der sechskantigen Aufnahme nur so rumwackelten. Auch hier musste ich zur Führung je eine Buchse drucken.

Ich würde die Lampen nur noch ohne Träger kaufen und diesen im Original besorgen.



[Mügge]

Guten Morgen Ecky 2
Bin gerade auch am überlegen, wie ich die Leds richtig fest bekomme.
Momentan sind die fluter nur Handfest angeschraubt.
Mügge



[Ecky2]

Falls Du keine Lösung findest, melde Dich gerne per PN, ich bin allerdings bis zum Wochenende auf Dienstreise.



[Ace]

Muss mal fragen :-)
Die originalen Nebelscheinwerfer habe ich, nun will ich weitere dazu abringen.

Kann ich den Strom und Masse ( fur den Kabelbaum ( Schalter, Sicherung, Relais)) auch von dem Stecker des Nebelscheinwerfers nehmen ?

Ich möchte verhinder das( wenn ich von der Boardsteckdose) nehme die Lampennach ausschalten noch weiterreichten !

Gruß
ACE
