@hydrantenfritz
Das ist korrekt....... aber psssssssst. Man sollte nichts können, spart einem viele Anfragen ob man nicht mal schnell...... könnte....

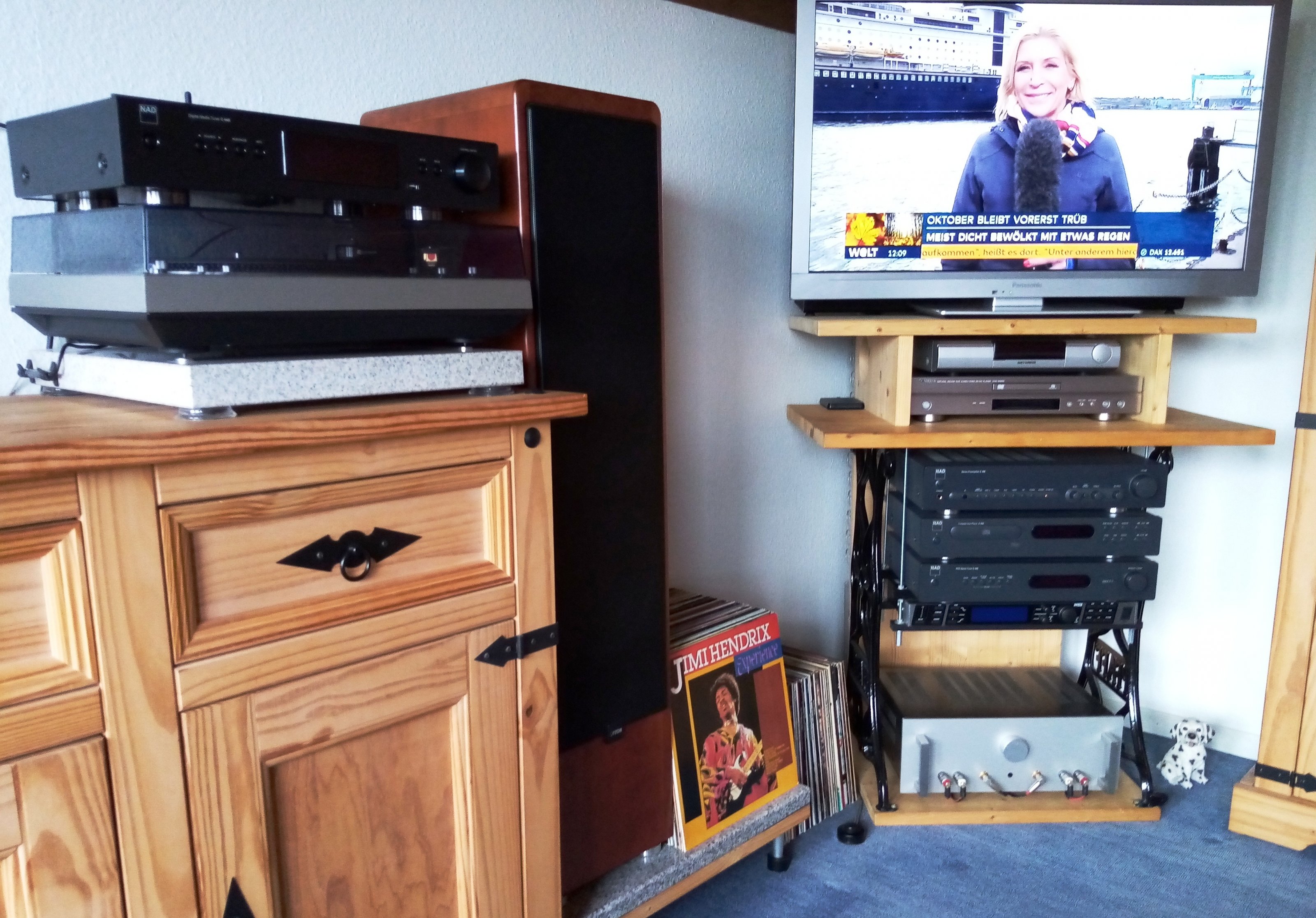

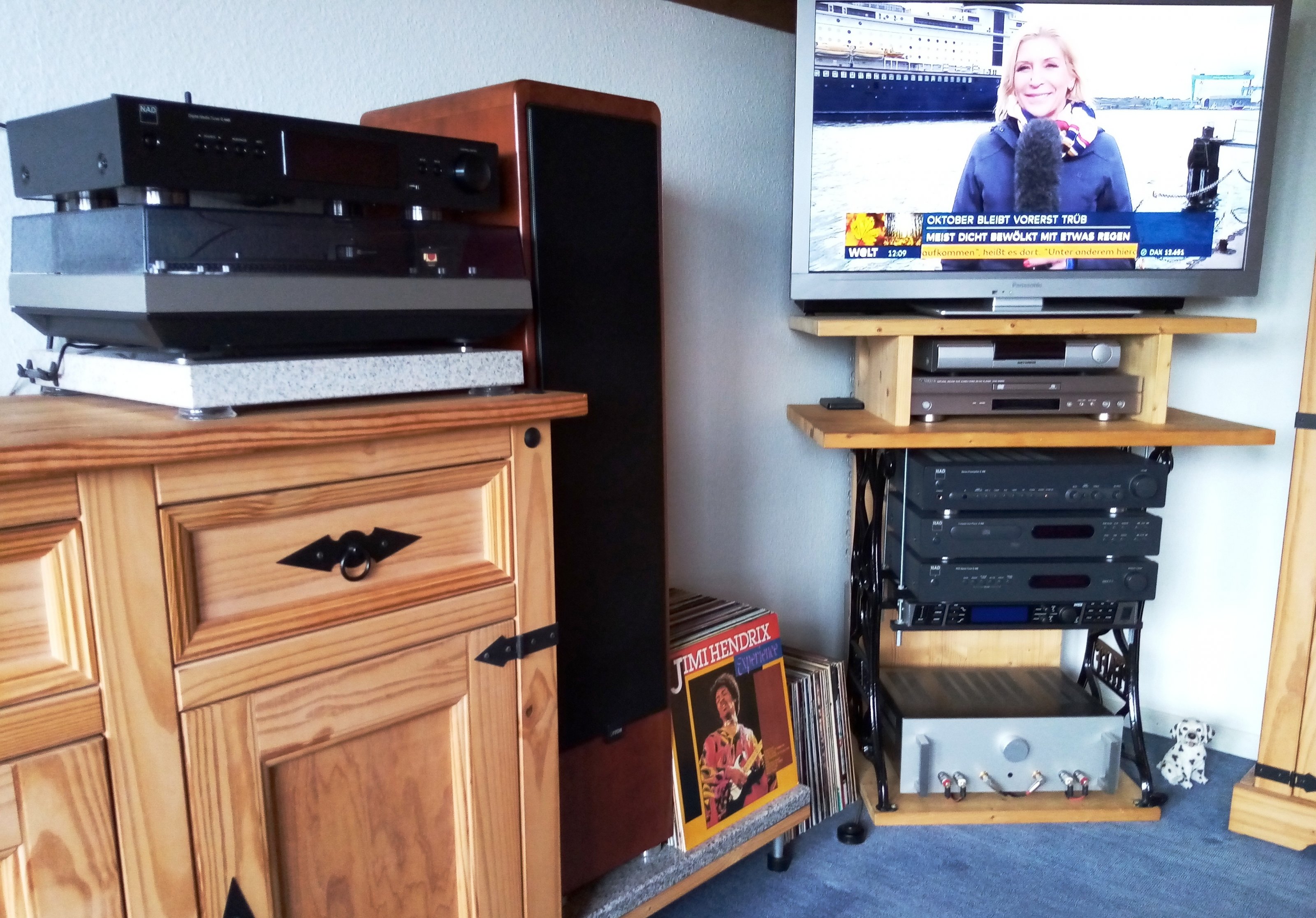

NAD Tuner, Vorverstärker und CD-Player...
Vorverstärker komplett revidiert mit Nichicon Fine Gold Elkos, Folien statt Cerkos.....
CD-Player Trafo voll geschirmt, Fine Gold, Folien statt Cerkos.....
NAD C446 Multimediaplayer
Techniks SL-1300 Vinylplayer Audio-Technica Gold, Nadel Shibataschliff als Abnehmer.....
Behringer DEQ 2496(Digital/Analog Sound Prozessor)
Umbau auf analoge Spannungsversorgung der analogen Audiosektion durch Ringkerntrafo, Siebung, Stabilisierunge.....
Lausprecher Canton RC-L
Endstufe aus den 80ern 2x 300W RMS min. bei 4 Ohm, Vollumbau u. Optimierung...
Sicherungen:
4x 4,5A Träge 5x20 (aktuell T4A)
Sicherungshalter (6 Stück) auf Netzteilplatine getauscht
Eingangsspannung zu den Trafos:
Strikte Trennung von 220V hinten und max Railspannung bzw. Gleichspannung vorne.
Netzteil 12V 1,8A mit Dauerversorgung.
Relay 12VDC / 30A / 85 Ohm / Finder Serie 66 geschaltet durch Niederspannungs-Stufenschalter in Front.
Softstart zwischen Relay und Trafos.
Ausgephast und gekennzeichnet.
Brückengleichrichter Railspannung:
Alle 8 Keramik-Kondensatoren gegen 100nF Folien ausgetauscht.
15 Volt-Spannung Netzteilplatine
Elko der Spannungsüberwachung gegen Wima getauscht.
Brückengleichrichter getauscht.
Keramik-Kondensatoren des Brückengleichrichters gegen 100nF Wima getauscht.
Siebung 2x 1000uF 25V gegen 2x 2200µF 35V 105° getauscht.
Sicherungshalter getauscht.
Siebelkos Netzteil:
Alt: 4x 15000uF / 63V / 85° / 35mm / Elna
Neu: 4x 22000uF / 80V / 85° / 40mm x 80mm / United Chemi-Con
Dazu: 4x Wima 100nF 160V-
Entladewiderstände Siebelkos:
4x 10kOhm 1W
Railspannung Leitungen:
Alt: 3x max 0,75mm² ungeschirmt u. gesteckt.
Neu: Je 3 Einzelleitungen 1,5mm² geschirmt Ölflex komplett gelötet.
Elkos Stabilisierung Enstufentransistoren
Alt: 47uF 100V Timax
Neue: 680µF 100V 105° Low ESR
Dazu: Wima 100nF 250V parallel
Widerstände auf Hauptplatine:
NF-Spannungsteilung durch MOX 1% Widerstände direkt am NF-Eingang der Hautplatine (statt variabler Potentiometer mit hoher Toleranz).
220uF Elkos auf Hauptplatine:
Alt: 2x 220uF 25V
Neu: 2x 220uF 35V 105° Panasonic
Alle Elkos der Hauptlatine getauscht.
C105, 107, 205, 207 auf 470µF erhöht.
Teilweise leicht höhere Spannung gewählt.
Parallel zu C104/204 u. C107/207 Wima 680nF 50V
Z-Dioden 22V gegen 1,3W ITT getauscht.
Keramik-Kondensatoren Hauptlatine:
Alt: C102 und 202 Keramik
Neu: 220pF 630V Styroflex
Alt: C113 und 213 Keramik
Neu: Folien 100nF
LS Relais:
Alt: 12VDC / 120 Ohm / Song Chuan 8507
Neu: 12VDC / 30A / 85 Ohm / Finder Serie 66 Spulenversorgung über Schutzschaltung, dann über Drehschalter der Front zur Schaltung auf Kopfhörerbetrieb.
LS Verdrahtung Platine-Relais/Relais-Anschlüsse:
Alt: ca. 0,75mm²
Neu: je 1x 1,5mm² geschirmt
Relai Freilaufdioden:
2x 1N4001 / 50V / 1A
Parallelwiderstand Ausgangsspule
Parallelwiderstand bei Ausgangsspulen (4Ohm 2W) durch MOX 4Ohm 3Watt ersetzen und direkt in Spule platzieren. (Schirmung)
Parallel zu Widerständen / Elkos Wimas:
Parallel zu C104/204 u. C107/207 Wimas mit 680nF 50V
Wärmekoppelung Endtransistoren:
Kupferblechstreifen über komplette breite
der Endtransistoren verbaut.
Tausch Transistoren Eingangsstufe gematched:
Q104/204 105/205 von 2SK117 GL
auf 2SK170 GR gematched getauscht.
Verkabelung:
Platinenverkabelung vorderer Bereich mit
geschirmte Leitungen optimiert.
Lautsprecherverkabelung inkl. Relays vorne geschirmt
verkabelt.
Trafo / Netzteilplatine:
Trafoleitungen komplett mit geschirmten Kabeln versehen.
(Spannungseingang u. Ausgang zu Netzteilplatine)
Trafogehäuse mechanisch und elektrisch von Gehäuse getrennt.
Front:
8mm Alu eloxiert. Power-Lausprecher-Kopfhörerbuchse
mit Drehschalter umgesetzt. Neue Cinch- u. Lautsprecher-
und Kopfhöreranschlüsse.
Rückwand:
2mm Alu eloxiert
Kaltgerätebuchse mit Sicherungshalter.
.
nehme ich so an..... lässt sich sogar auf Extremist ausweiten.....
..( wie auch den Vincent van Gogh..)..ähnliche Zeit
)
