Y-Stecker für Stromverteiler Navi, Pinbelegung Navi-Stecker.

[viggo]

Hallo zusammen!

Ich habe eine Frage an euch, es geht um die Steckverbindung der original BMW Navi Halterung, siehe Bild.
Ich möchte den wieder an mein Motorrad anbringen, nachdem der Vorbesitzer das Teil demontiert hatte und den Motorradseiten Anschluss verwendet hat um damit eine USB-Steckdose mit Strom zu versorgen.

Ich kann jetzt natürlich den werksseitigen Stecker wieder für das Navi verwenden, das werde ich auch tun, weils am einfachsten ist.
Dann fehlt mir aber eine Stromversorgung für die USB-Steckdose. Die kann ich zwar auch direkt mit der Batterie verbinden, kein Problem, muss halt nur das Kabel verlegen.
Ich bilde mir aber ein, dass ich mal ein Y-Kabel gesehen habe, dass man an den Motorrad-Seitigen Anschluss steckt und dann 2 "Ausgänge" hat. Einen Ausgang kann man dann für das Navi verwenden, den anderen für was auch immer. Damit spart man sich dann die Löterei/Quetscherei.

Bilde ich mir das nur ein, oder gibt es sowas wirklich?

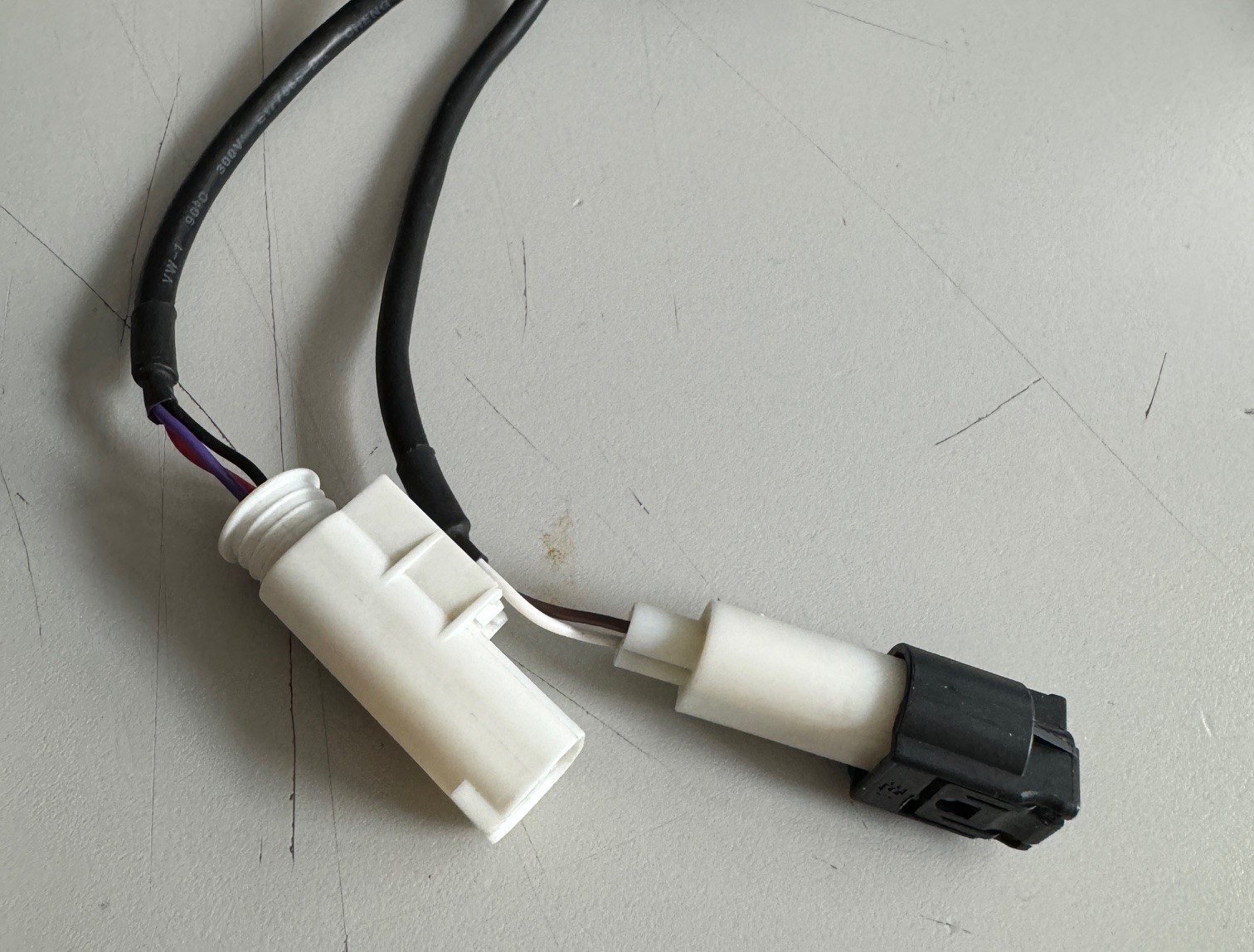

Zweite Frage, nur weil es mich interessiert. An dem navi sind zwei Stecker (siehe Bild):
Stecker 1: 3-polig, mit Leitungen Schwarz, Rot, Lila. Wofür sind die einzelnen Leitungen? +, Masse und CAN?
Stecker 2: 2-polig Leitungen weiß, braun. Der ist mit einer Endkappe versehen. Was hats denn mit dem auf sich?

Danke, bin schon gespannt!

Servus, Markus

P.S. bei mir handelt es sich um eine R1250RS, aber ich denke die Stromkabel sind sehr änlich oder gleich. Und für die RS gibt es kein so geiles Forum ;-)



[JUG]

Um schon mal eine Deiner Fragen zu beantworten: Ja, es gibt "Y-Kabel", vielleicht ist die schon das Richtige:
BMW Y-Adapter 12V Steckdose S1000 XR RR R1200 R1250 1300 GS RT R ST M F800 900 | eBay



[Hobbyfahrer]

Um schon mal eine Deiner Fragen zu beantworten: Ja, es gibt "Y-Kabel", vielleicht ist die schon das Richtige:
BMW Y-Adapter 12V Steckdose S1000 XR RR R1200 R1250 1300 GS RT R ST M F800 900 | eBay

Das Kabel ist nicht richtig und nur für eine zweite Steckdose oder zusätzlich 12 Volt gedacht. Er will es an den Cartoolstecker anschließen.



[Hobbyfahrer]

Zweite Frage, nur weil es mich interessiert. An dem navi sind zwei Stecker

Der dreipolige Stecker ist +-12Volt und LIN Bus.
Der zweipolige Stecker ist Audio und spielt heute keine Rolle mehr.

Ich verkaufe gerade Biete Sonstiges - Cartool zu USB QC 3.0

Ein passendes Y-Kabel kann ich auch anbieten.

Bei Interesse bitte per PN melden.



[viggo]

Hallo, danke erstmal!

Aber ich glaube auch nicht, dass das erste Kabel richtig ist.
Beim Zweiten gezeigten, dem Y-Kabel, stimmen aber die Ausgänge nicht, ich muss ja da zumindest einmal auf den Gegenpart zu dem weißen Stecker.. oder?

Servus, Markus



[Hobbyfahrer]

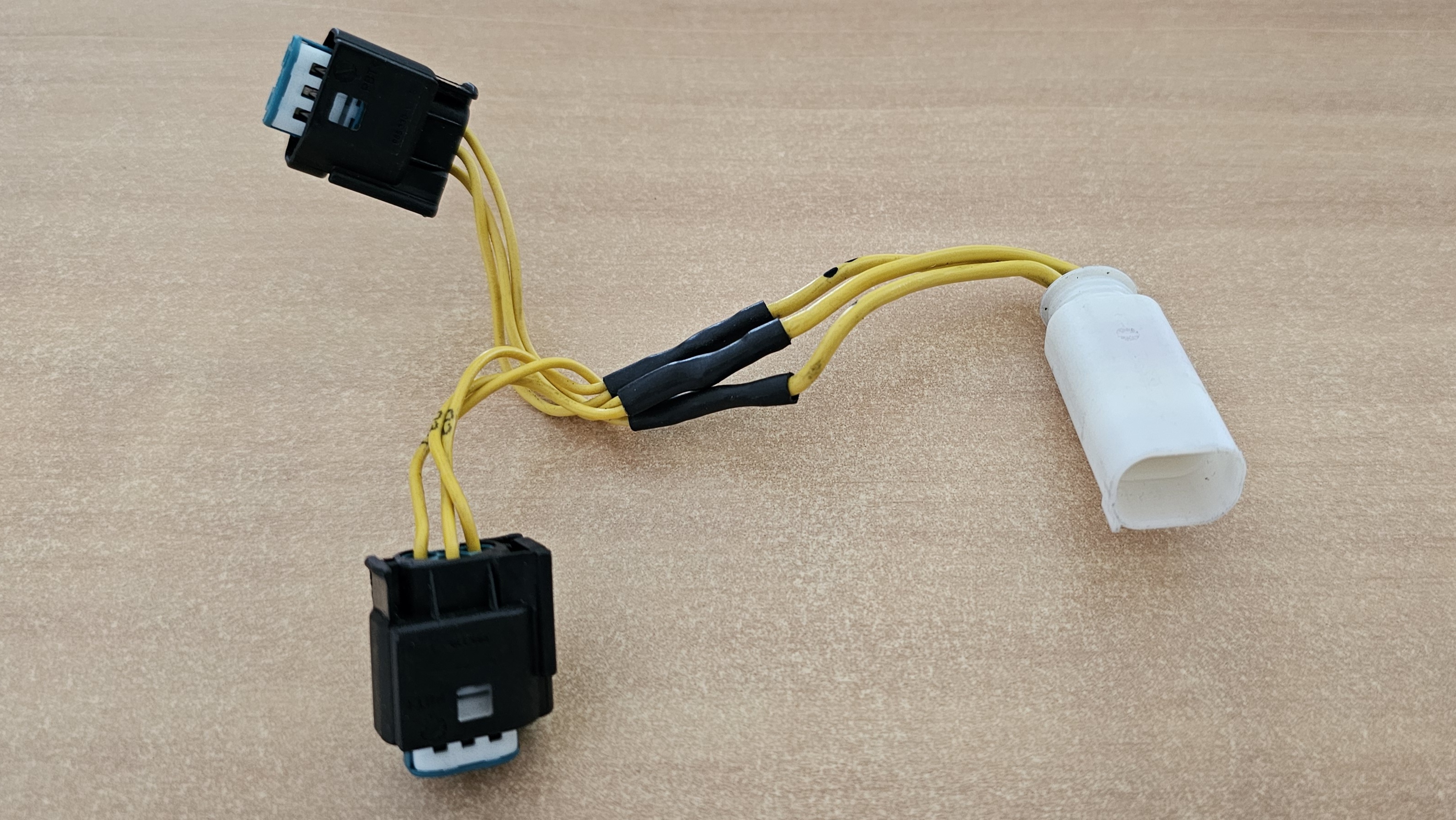

Beim Zweiten gezeigten, dem Y-Kabel, stimmen aber die Ausgänge nicht, ich muss ja da zumindest einmal auf den Gegenpart zu dem weißen Stecker.. oder?

Das passt Markus denn sonst würde ich es ja nicht schreiben. Ist ja extra dafür gemacht.

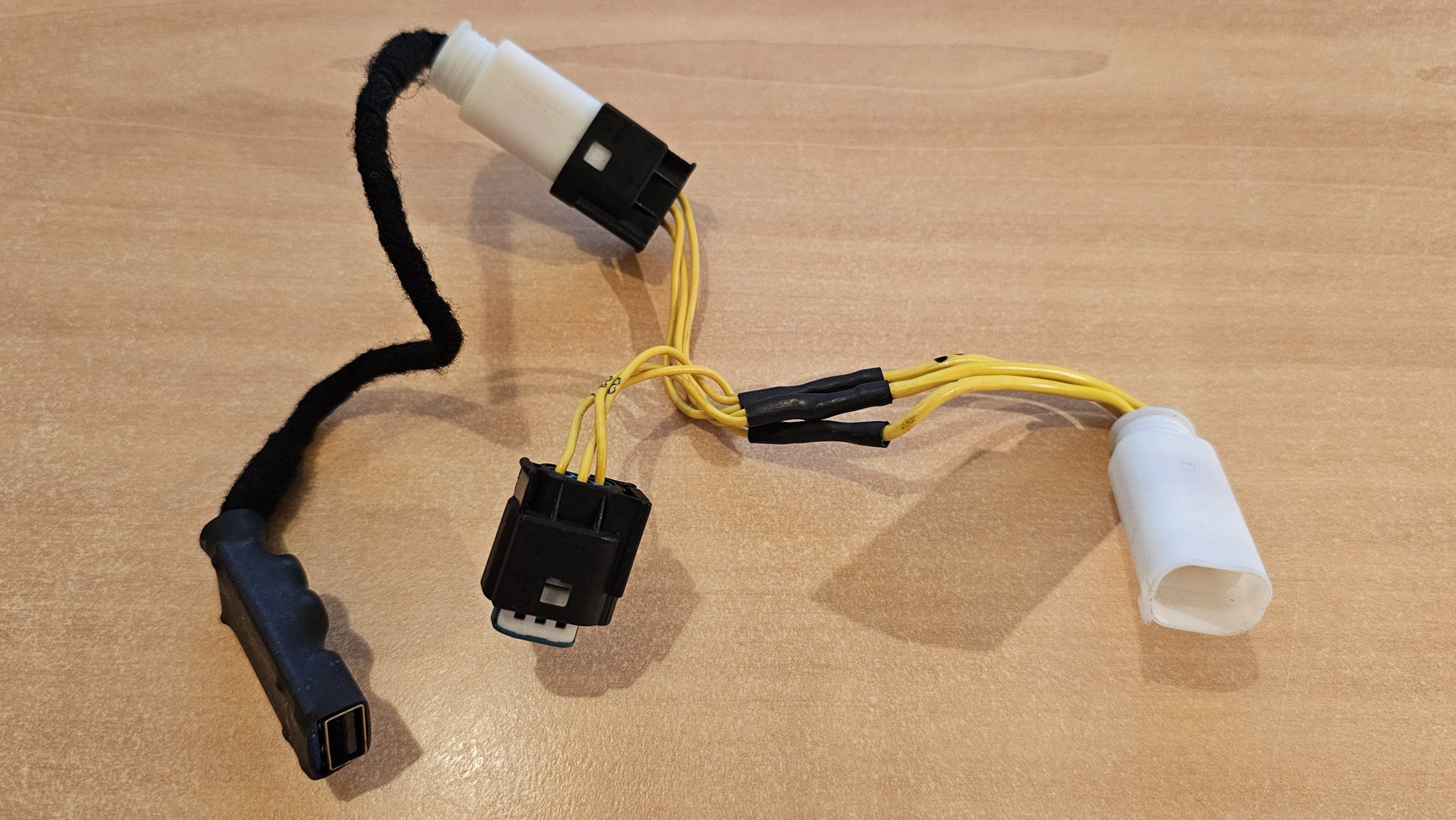

Der weiße Stecker wird an den Cartool-Stecker am Motorrad angeschlossen. Die beiden schwarzen Cartool-Stecker sind dann direkt für den Navigator oder ein weiteres Gerät, in meinem Fall für das USB-Kabel. Du kannst auch einen schwarzen Stecker abschneiden und hast dann offene Kabelenden.



[viggo]

Hallo, alles klar, die schwarzen Stecker sahen irgendwie nicht so aus, dass sie zu dem weißen passen.
Passt ne PN.

Servus, Markus
