Topcase Reling

[Zrudi]

Es gibt so Vieles Sperriges aber nicht Schweres was da drauf könnte.
Ich würde viel Gewicht auch nicht drauf laden, finde die Lösung trotzdem sehr gelungen.



[Atlantis]

An Interessierte:
falls jemand die Sache nachbauen möchte bitte melden. Ich helfe gerne. Falsche Löcher sind schnell gebohrt.

Viele Grüße
Atlantis



[Rasu]

Hi Atlantis
Da ich kurz davor war mir die Reling von Wunderlich von meinem Lottogewinn zu kaufen kommt der Tipp von dir gerade recht ;-)
Wäre es auch möglich die Griffe quer zur Fahrtrichtung zu montieren? Ich habe das Rückenpolster am TC montiert und bin mir nicht sicher ob das dann noch funktioniert.
Rainer



[Atlantis]

Hi Atlantis
Da ich kurz davor war mir die Reling von Wunderlich von meinem Lottogewinn zu kaufen kommt der Tipp von dir gerade recht ;-)
Wäre es auch möglich die Griffe quer zur Fahrtrichtung zu montieren? Ich habe das Rückenpolster am TC montiert und bin mir nicht sicher ob das dann noch funktioniert.
Rainer

Das mit dem Rückenplster sollte funktionieren. Ich wollte auf keinem Fall Löcher in die Aluplatte des Deckels bohren. Daher kam für mich nur die Längsrichtung in Frage.

Atlantis



[funnybike]

Oh Mann...so viel hantier, um EINE Flasche Wein zu transportieren??? Dann trink ich die doch lieber gleich und laß das bleiben...
Nein, ich mag zwar auch kein TC, aber das haste wirklich prima hinbekommen!



[Atlantis]

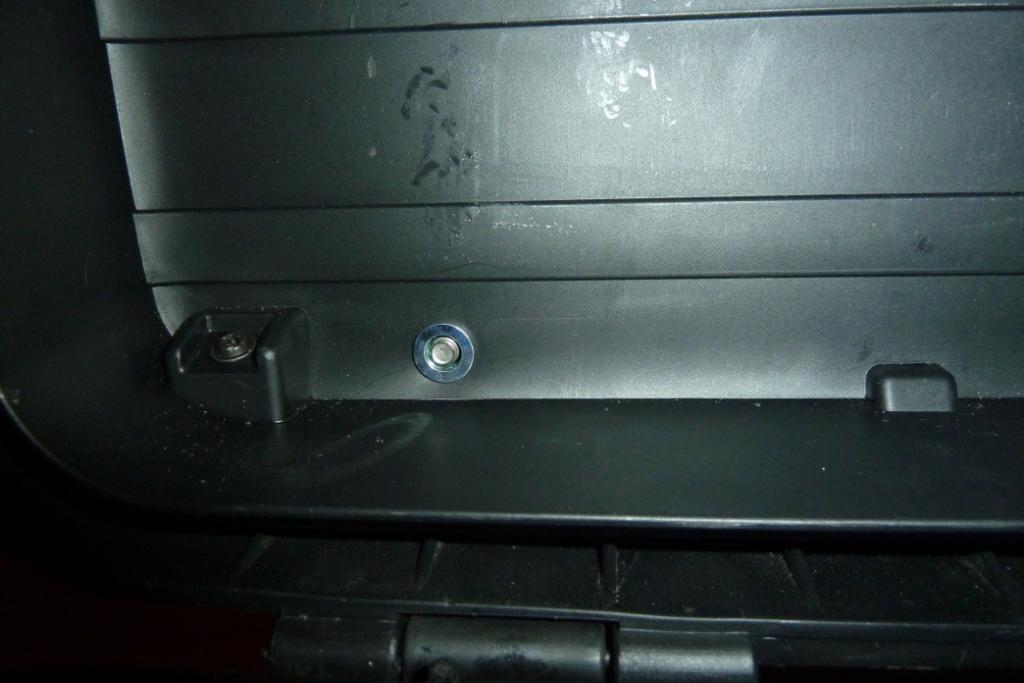

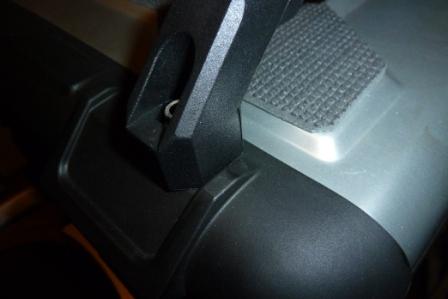

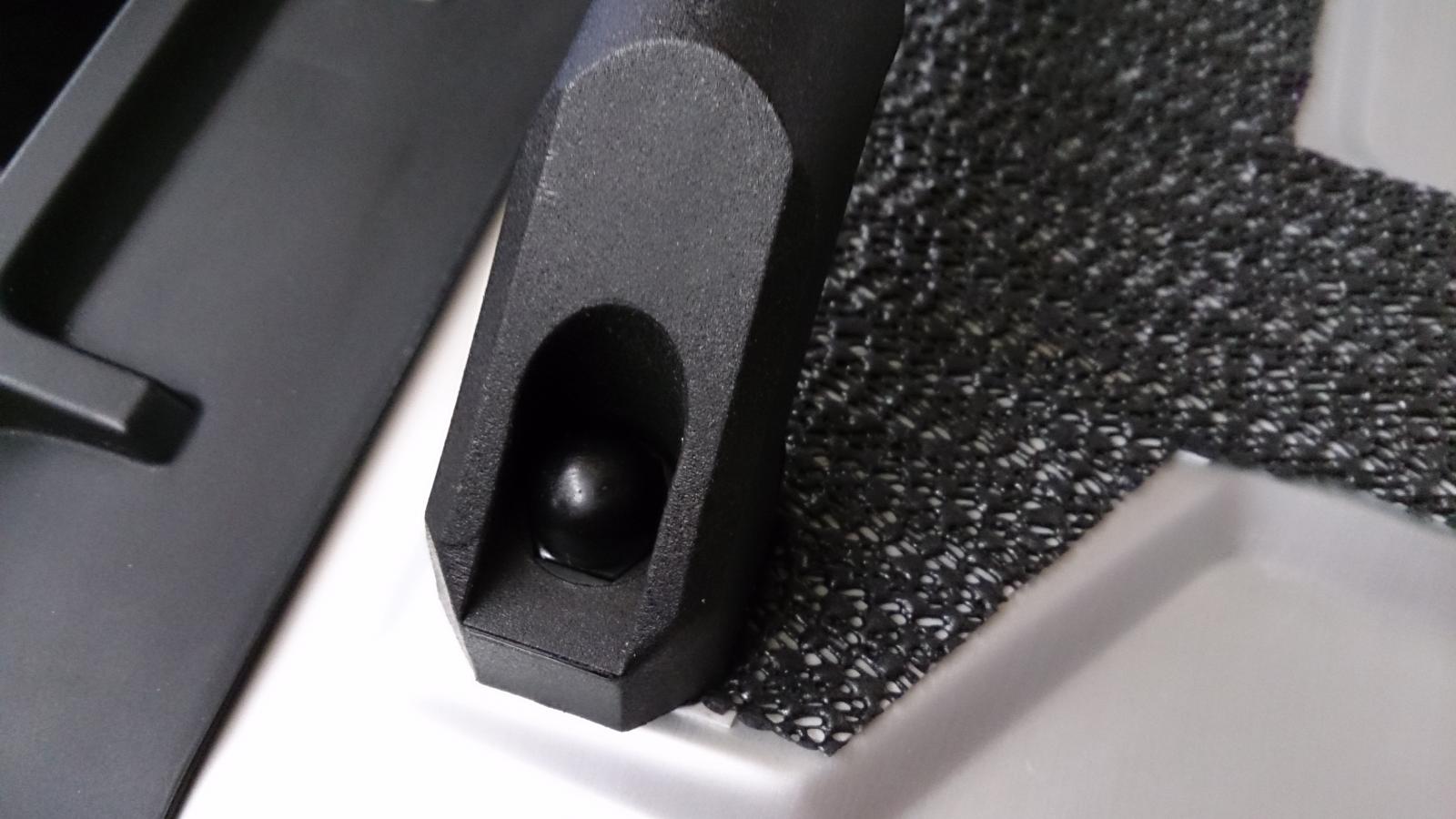

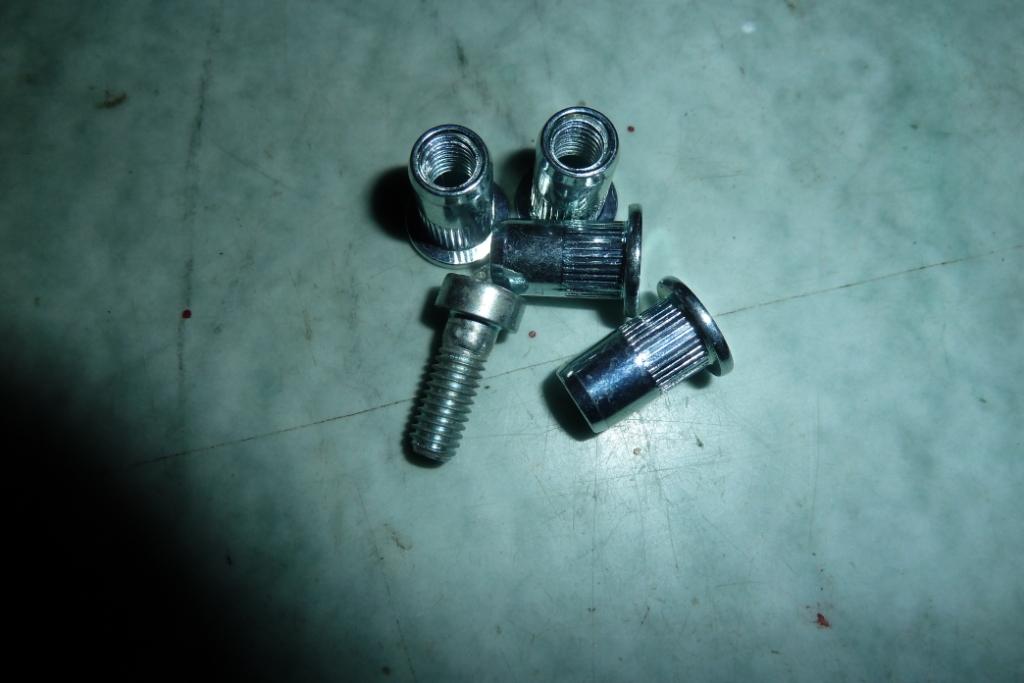

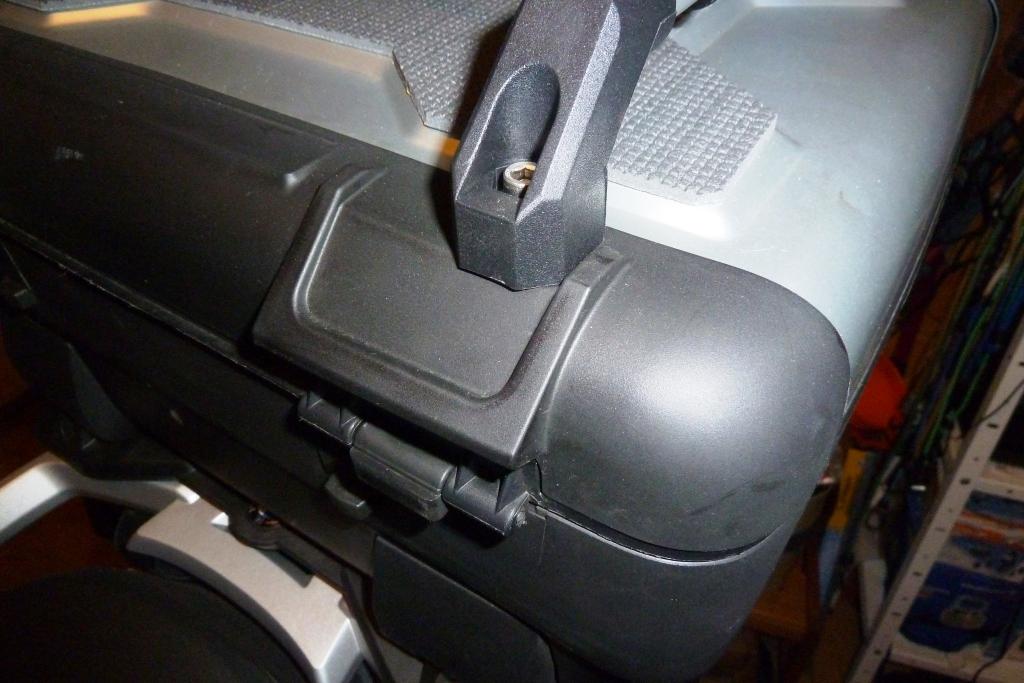

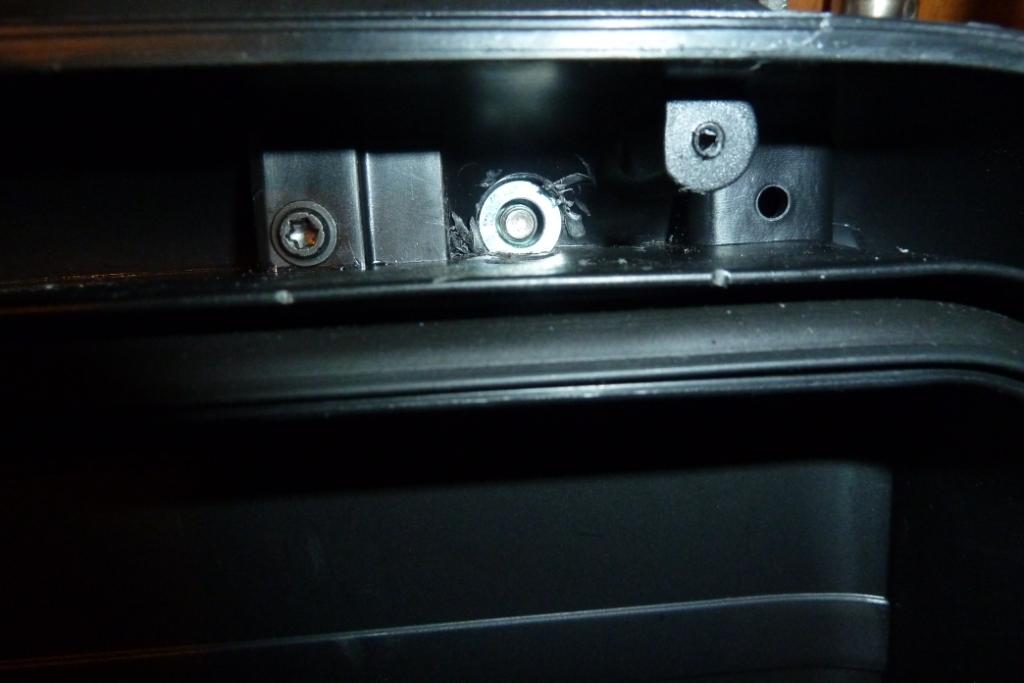

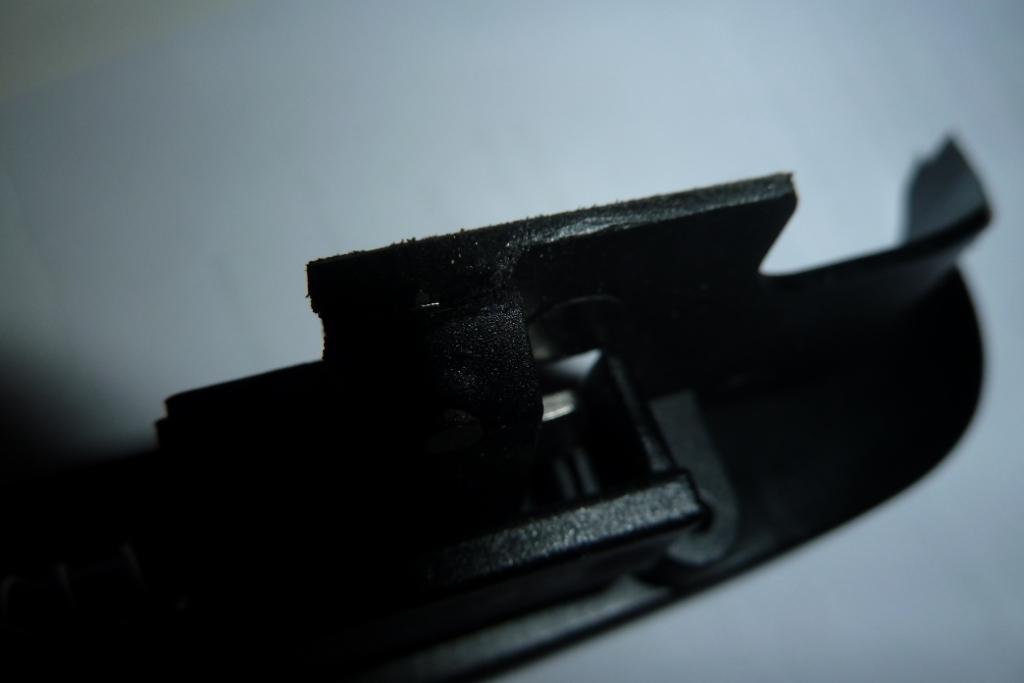

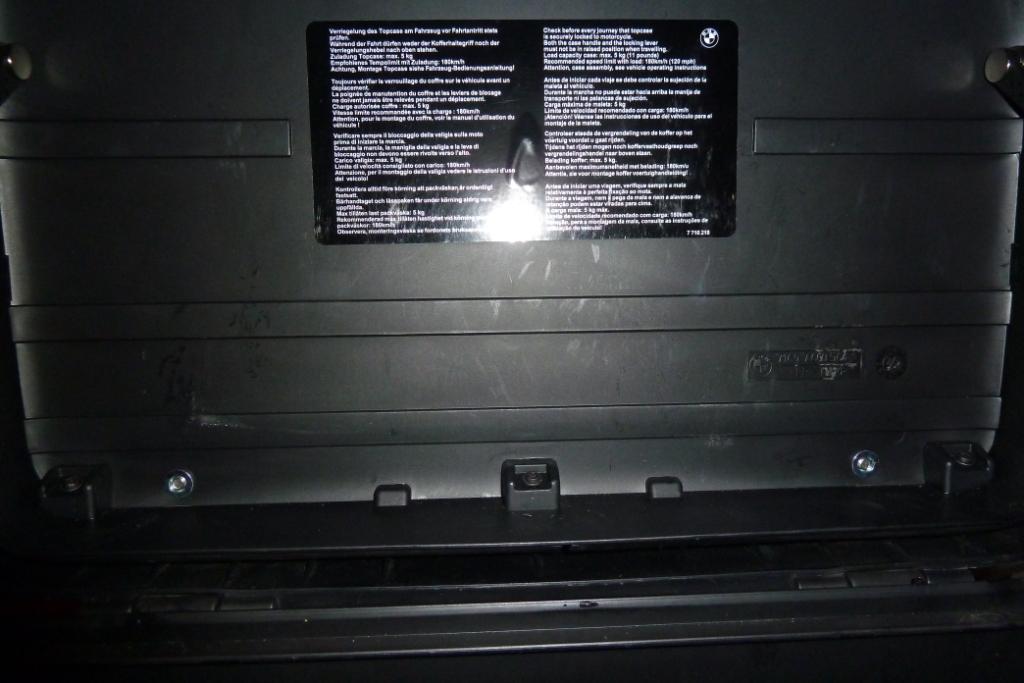

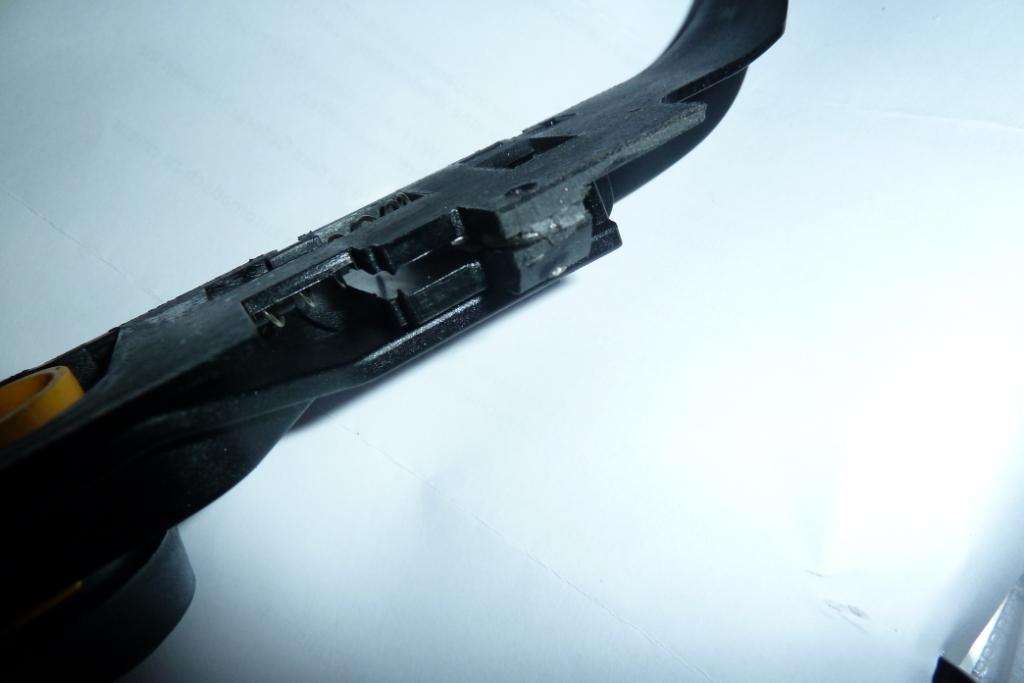

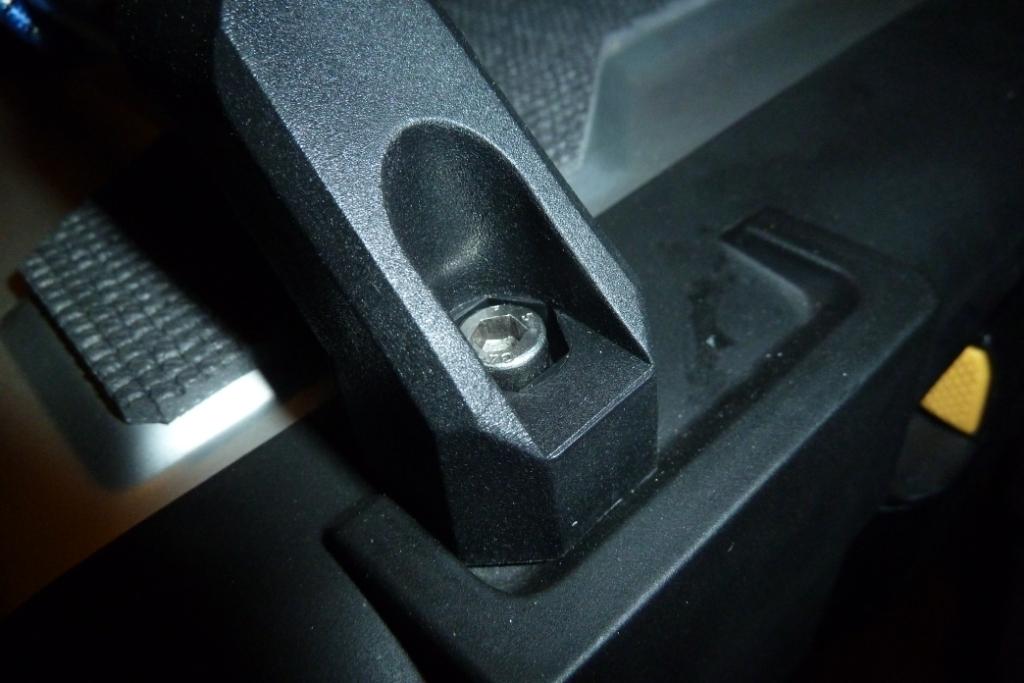

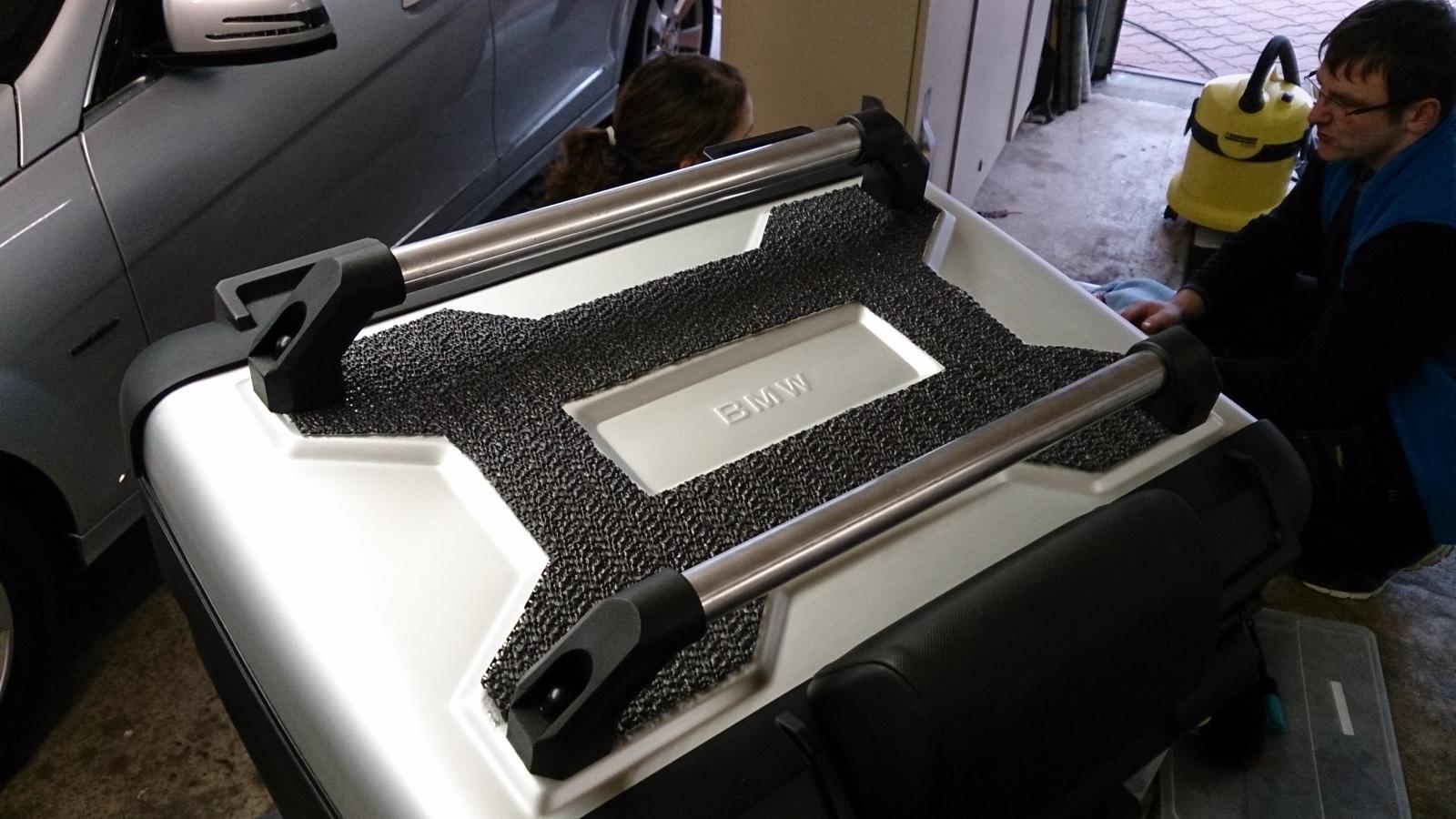

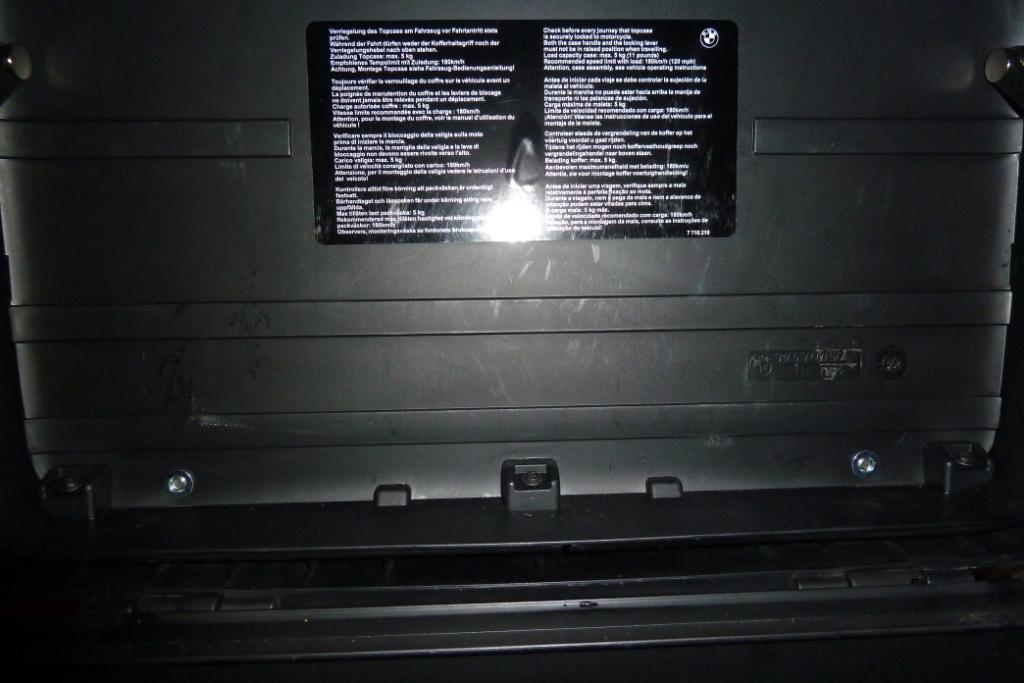

Hier für alle Interessierte ergänzende Infos: Innere Verriegelungseinheit des Deckels mit 3 Schreiben abschrauben. Griffe an der Kante des TC auf der rechten Seite rechts bzw. auf der linken Seite links und jeweils an der oberen Deckelkante anschlagen (siehe Bild), Bohrung markieren. Außendurchmesser der M6 Einnietmutter (bei mir Du.9 mm) durch den Deckel bohren. Einnietmutter von Innen einsetzen. Den Kopf der Einnietmutter unter dem Riegelmechanismus auf der einen Seite radial abschleifen dann passt sie besser in die Bohrung von innen. Ansonsten stört eine Seitenwand des Deckels. Ist aber nur bei den Nieten auf der Entriegelungsseite erforderlich. Wegen der Rändelung kann das Einsetzen etwas schwer gehen aber so verdreht sie sich nicht beim Einschrauben. Die Einnietmuttern stehen dann zwar auf der Außenseite raus, bei den von mir eingesetzten Griffen passen die aber genau in die Griffbohrungen von unten. Wie dafür gemacht. Anschließend 4 Stück M4x 20 Innensechskantschrauben aus VA mit Unterlegscheibe VA einschrauben. Die innere stirnseitige Kante des Entriegelungsmechanismus etwas abschleifen da sie auf der Einnietmutter aufsitzt. Keine Panik, da ist genug Material überflüssig. Man merkt schon bei Ansetzen der Verriegelungseinheit ob sie am Nietkopf aufsitzt.
Als Antirutschmatte kann man simple Antirutschmatten aus dem Autozubehör verwenden. Gibt es für wenig Geld. Mit doppelseitigem Klebeband festkleben. Ich habe mir für die Kontur des Blechteils eine Schablone gemacht.
Ich übernehme natürlich keine Garantie für meine Bastelei. Nur so als Sicherheit für evtl. Regressforderungen wenn es bei Euch daneben geht.

Viel Spaß beim Basteln.



[smhugo]

Danke für die genaue Beschreibung. Werde mich nächste Woche an die Arbeit machen.
Leider habe ich bei der Griffbestellung die zu kurzen bestellt. Die hier benötigten sind für alle Nachbauer in 30 cm zu bestellen.
Ich habe mir im Baumarkt ein Alustange besorgt und werde versuchen die Griffe quer zu montieren.
Werde mich nach der Montage wieder melden und berichten incl Foto wenn`s funktioniert

Hugo



[Atlantis]

Da ist noch eine falsche Angabe reingerutscht. Natürlich sind es M6 x 20 . Die Grifflänge von Bohrung zu Bohrung ist 300 mm.

Sorry



[smhugo]

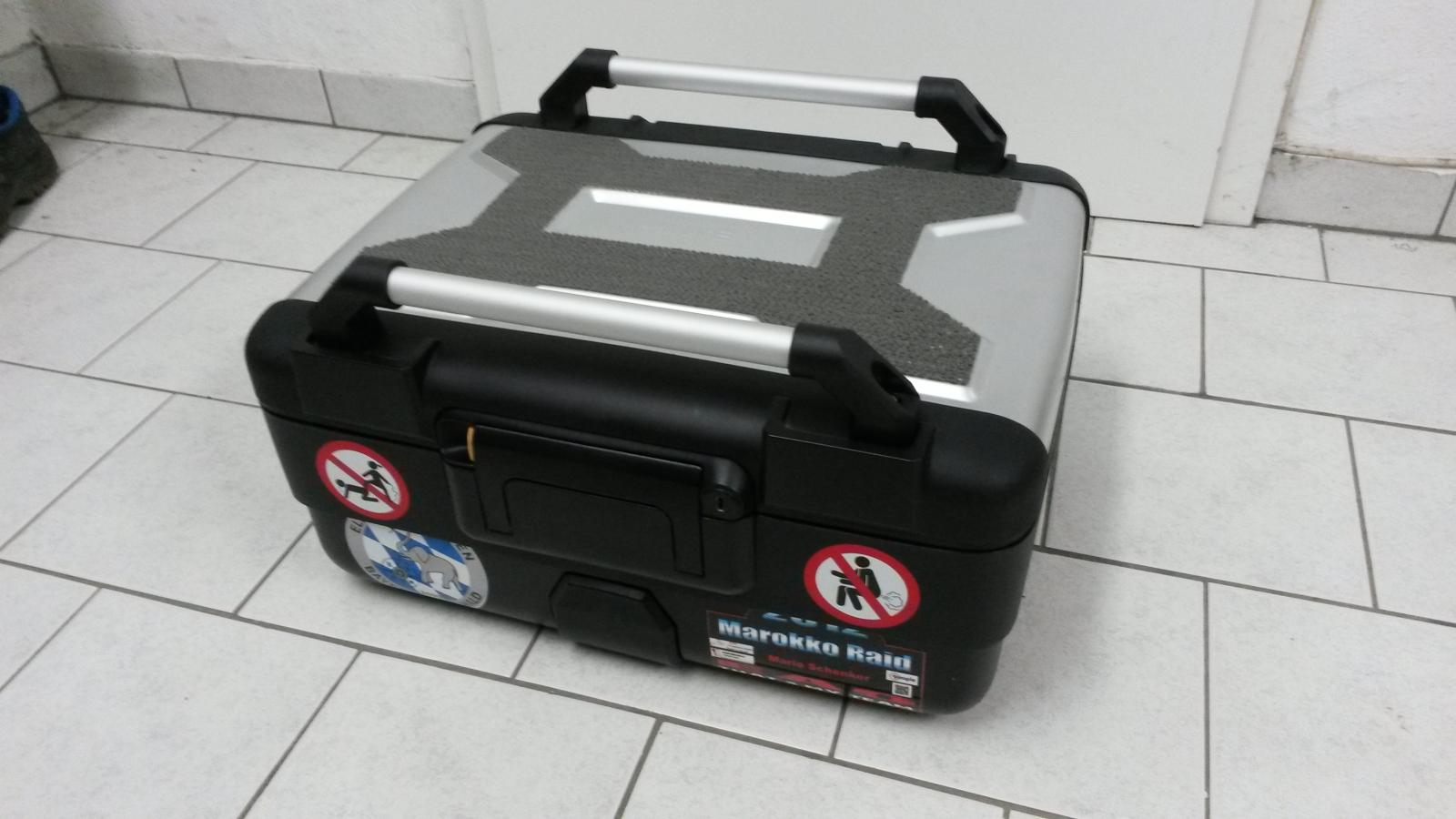

Habe fertig
Es hat schon etwas Arbeit gemacht und an der Schloßseite ist es eng geworden, aber es hat funktioniert.
Für Nachbauer muß die Grifflänge in 400mm bestellt werden. (von Loch zu Loch ca.310mm
Die Griffe quer sind für mich besser. Natürlich weiß ich nicht ob es mit Lehne funktioniert.
Materialkosten (Schrauben und Griffe mit Versand) 14€



Hugo



[Atlantis]

Hallo Hugo,
auch nicht schlecht. Auch eine schöne Arbeit.
Jetzt sind wir die "Griff- Experten" und lassen uns von Wundersam feiern...
Da wäre die Preisaufstellung:
Alurohr nach neuesten technologischen Erkenntnissen abgesägt und mit Nagelfeile entgratet zum Sonderpreis von 50,-€/Stück
4 schwarze Befestigungen aus dem Vollen gefräst für 20,-€/Stück, Alternativ auch in Karbon (40,-€), Titan (50,-€) oder Holz für Naturliebhaber (55,-€)
Hierzu Antirutschmatte aus Spezialgummi im Weltraum erprobt , geschnitten per Wasserstrahl mit einer Genauigkeit von +- 0,1 mm, Design der Noppen in Anlehnung der Kühlrippen des Wasserboxers zum Preis von 60,-€/Stück. Alternativ in Carbon. Hält zwar nix, sieht aber teuer aus für schlappe 90,-€.
Als Rundumsorglos- Ergänzung 4 Schrauben + Unterlegscheiben aus 1.4571 Superspezialstahl, weltumrundungsgeprüft im eingeprägten Logo zum Paketpreis von 50,-€/Satz.


Und jetzt kommen wir mit 14,-€ für alles. Lachhaft. Kann doch nichts taugen.


Atlantis



[smhugo]

Entschuldigung ich habe beim Material die Gummimatte nicht mit eingerechnet , da ich diese noch als Rest rumliegen hatte.
Noch eine Anmerkung zum Styling längs oder quer. Eigentlich könnte man die Griffe auch wechseln, da die Löcher gleich sind. Der Unterschied liegt nur in der Länge. Die querliegenden Griffe sind ca 1cm länger. Das Alurohr ist aber in den Kunststoffgriff knapp 2cm eingesteckt, dadurch wäre genügend Spielraum vorhanden. Mann kann sich aber auch im Baumarkt ein Alurohr zum Wechsel kaufen (Bauhaus 1m Alurohr 5,50€).

Viel Spaß beim basteln Hugo



[Rasu]

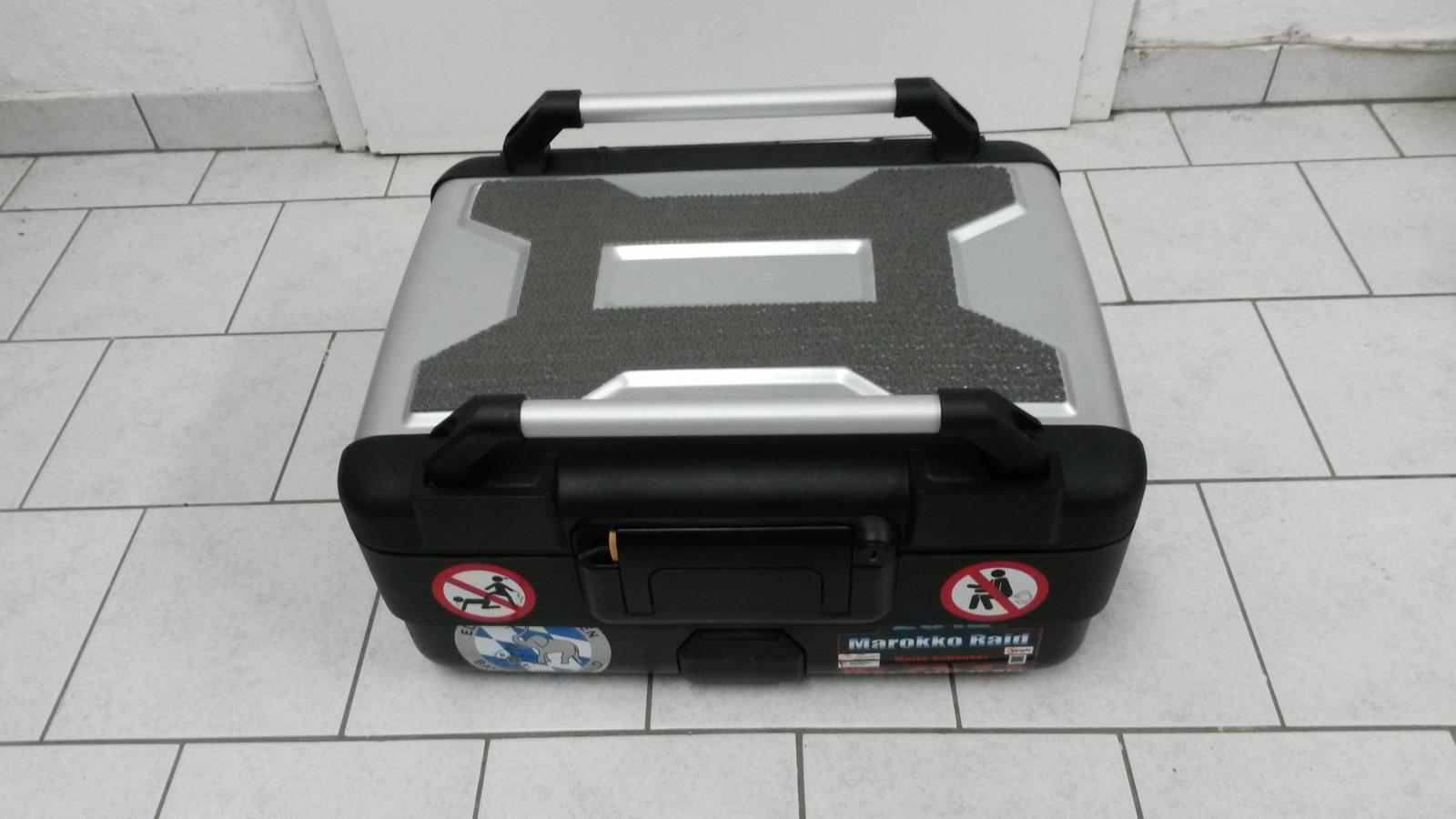

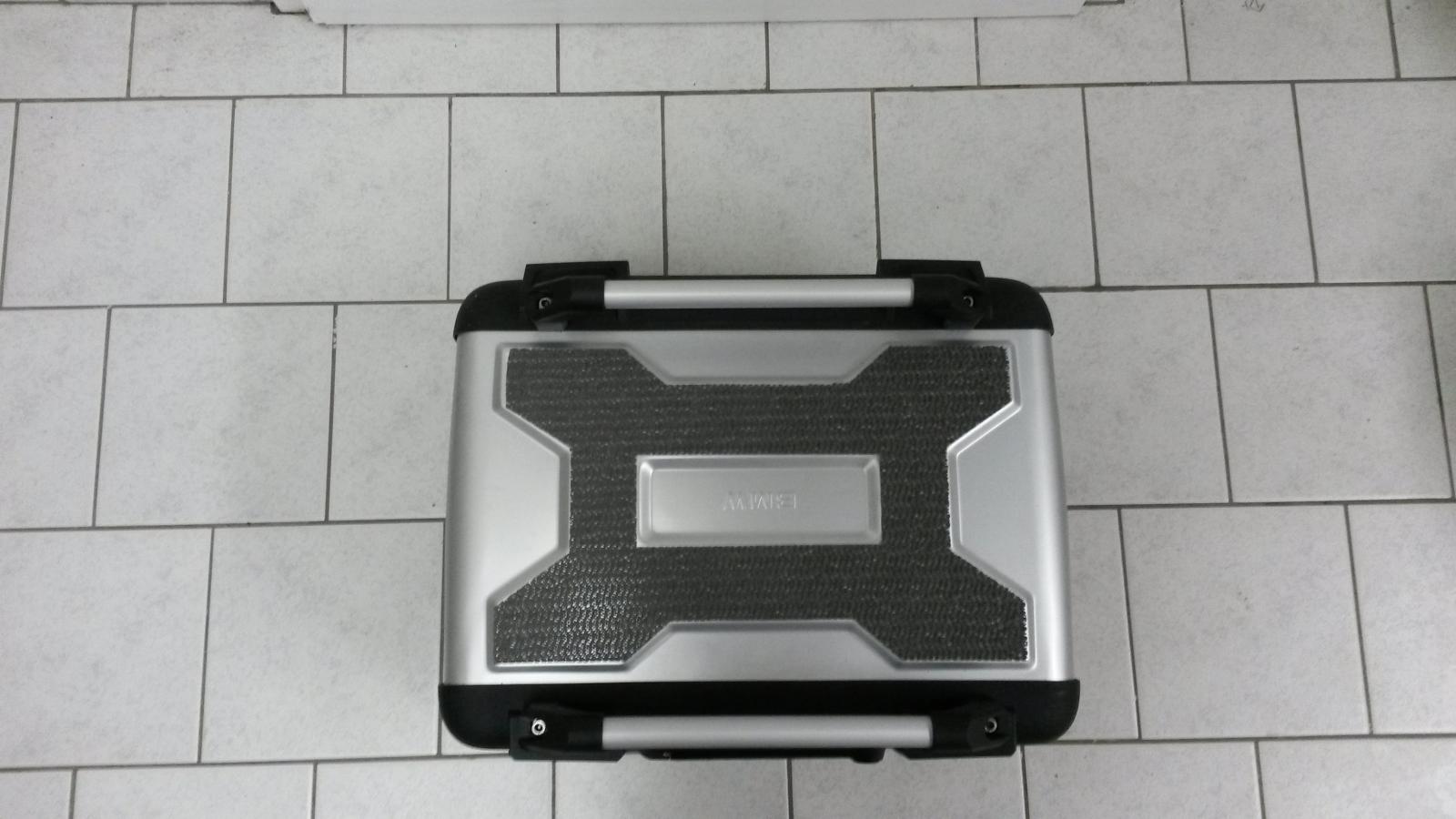

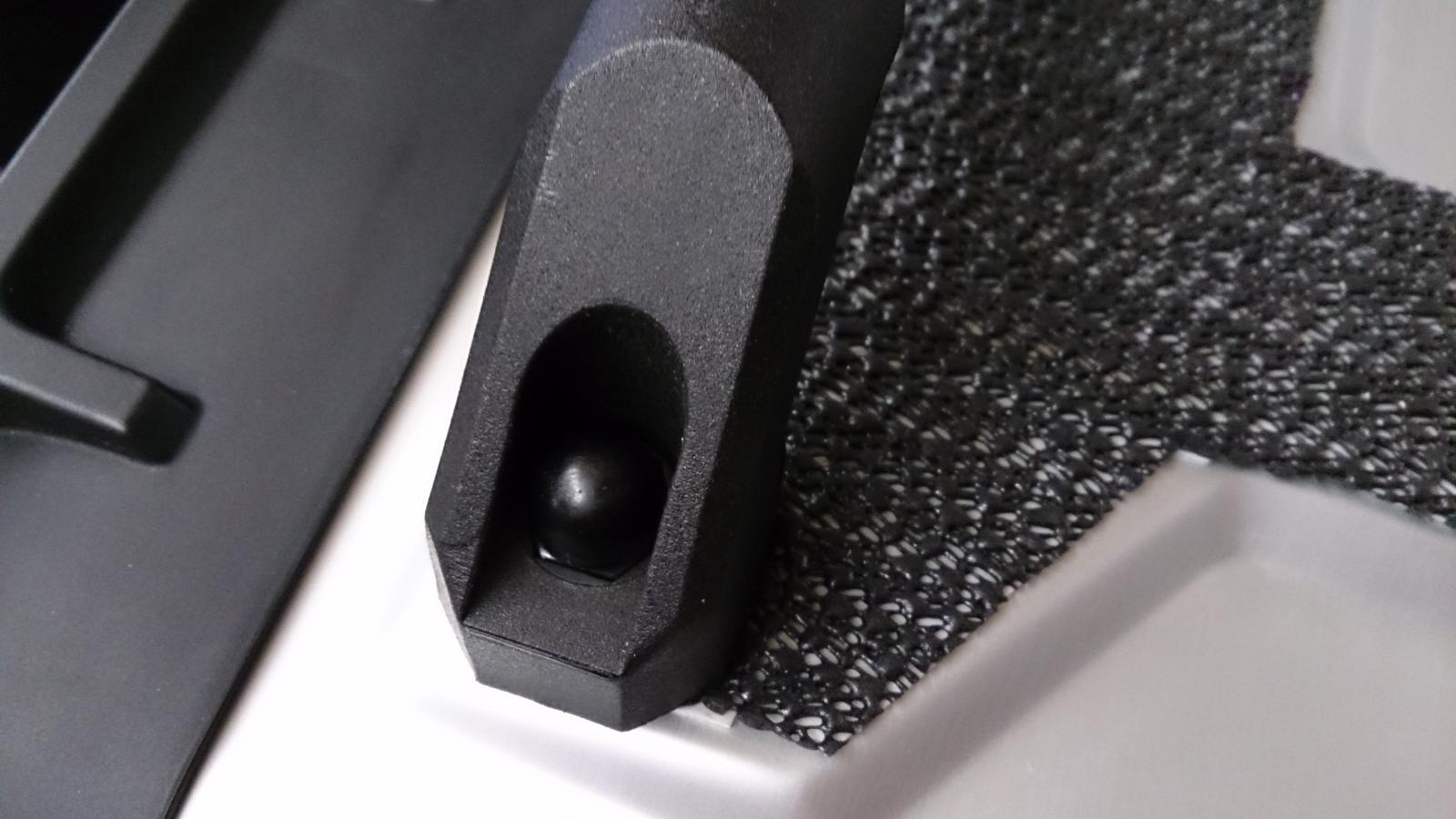

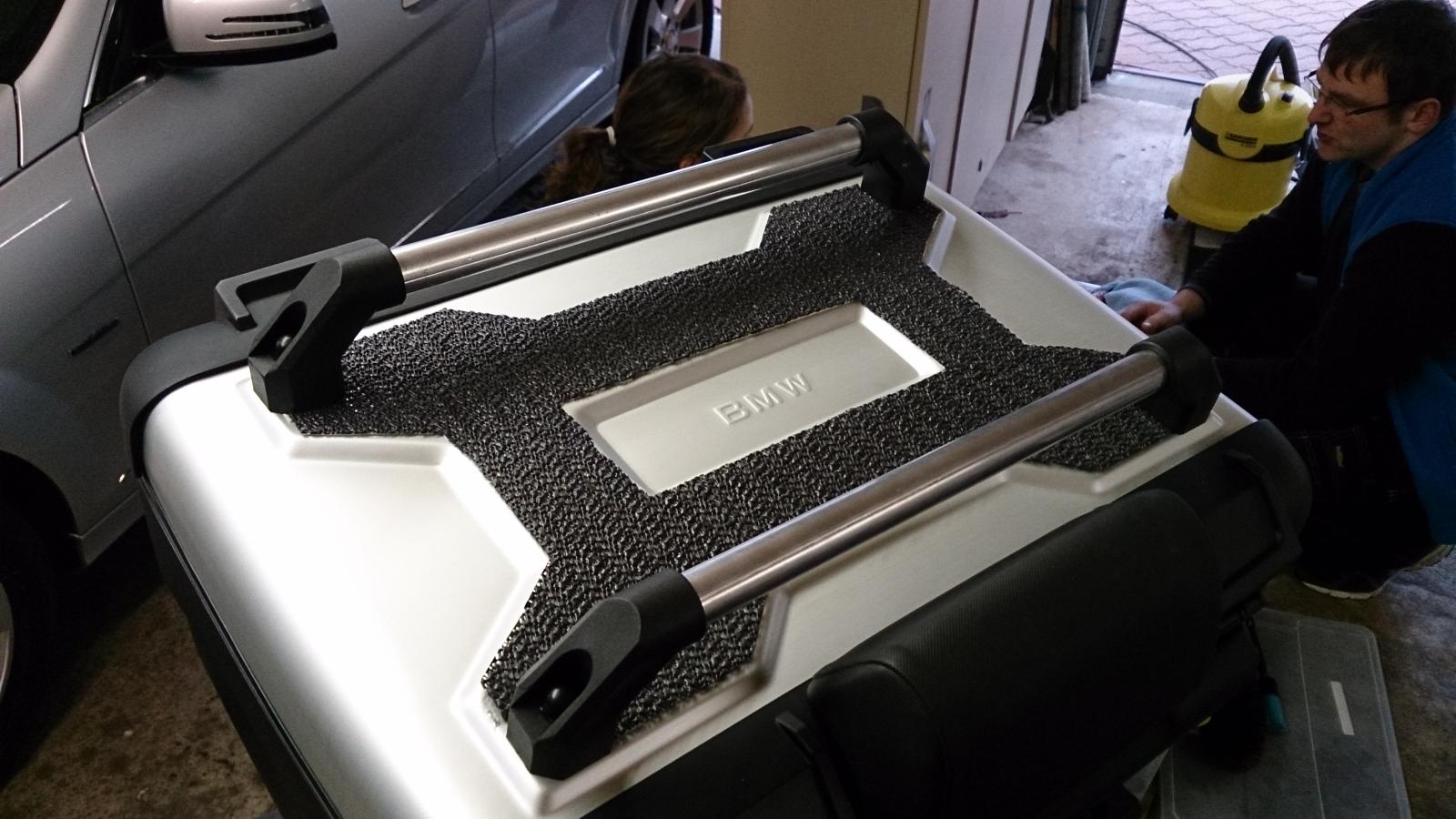

Hier mal das Ergebniss meiner Bemühungen.


Ich habe die befestigung bewusst so gewählt, da meiner meinung nach die größte Last beim Bremsen und beschleunigen auftritt.
Zudem wollte ich die Griffstücke so befestigen wie es vorgesehen ist und habe eine Edelstahlhutmutter schwarz lackiert und so den Griff von innen mit einer M 8x 25 Senkkopfschraube verschraubt.
Deshalb auch die positionierung auf dem Aludeckel das wäre in der Dimenson in der Rundung des Kunstoffes schlecht bis gar nicht machbar und das Rückenpolster wäre im Weg.
Ansonsten.....super Tipp
Danke an den TS
Rainer



[Atlantis]

Hallo Rainer,

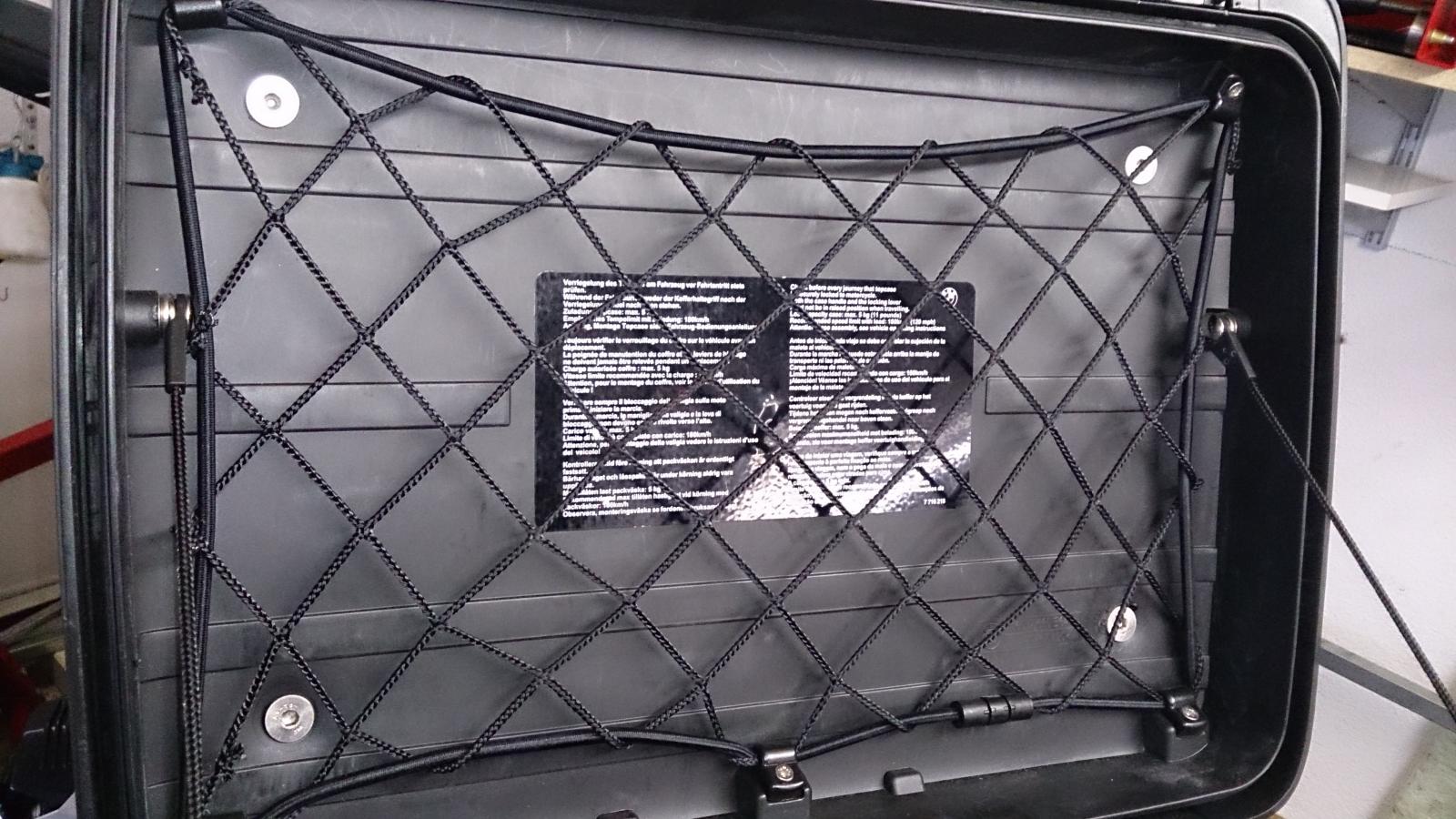

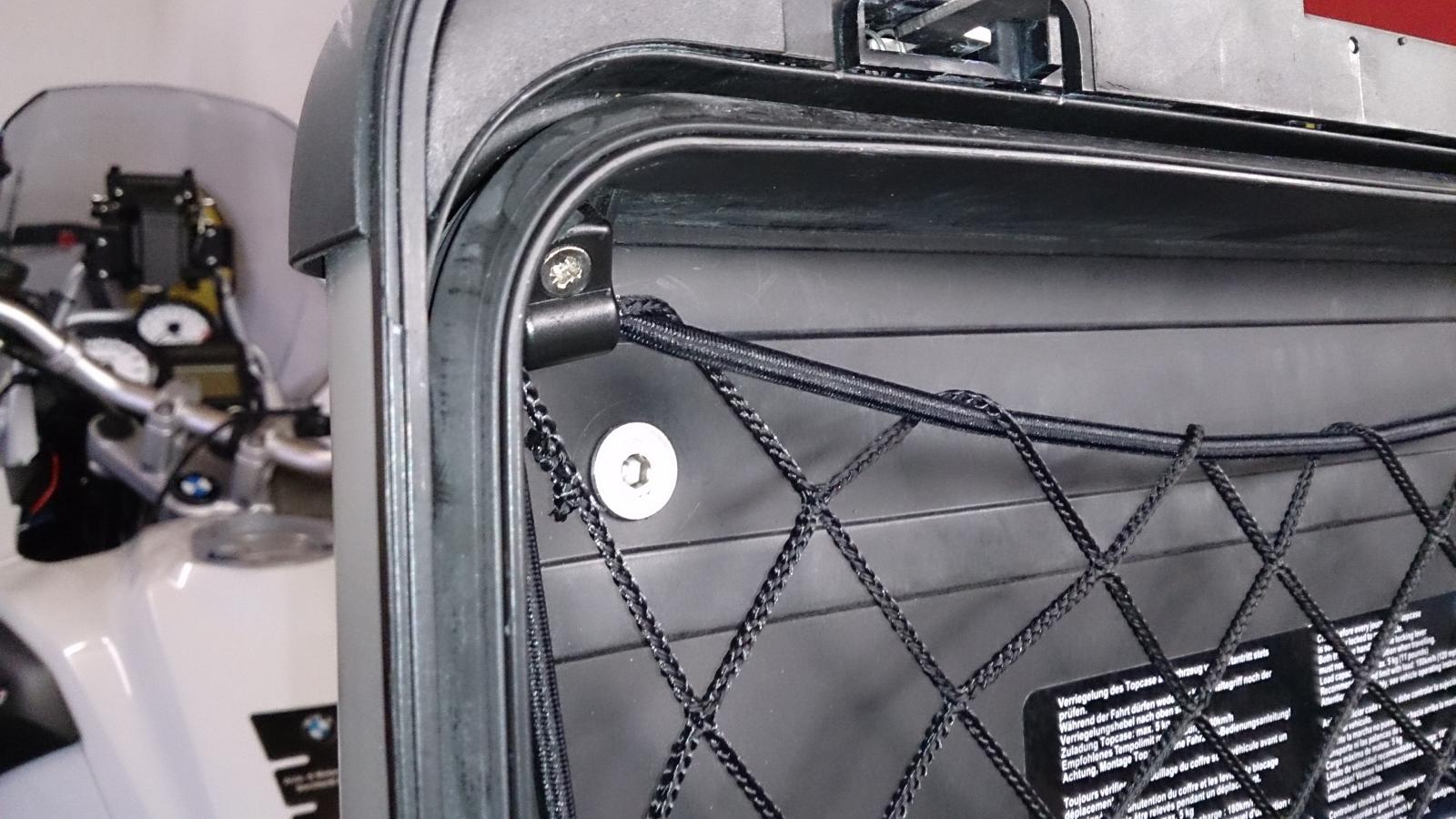

das sieht auch sehr gut aus. Wo hast Du denn das Netz am Deckel her? Das ist auch seeeehr interessant.

Atlantis



[Frosch'n]

hmmm .... Topfkäse mit Griff ... hmmm, wer's braucht



[Rasu]

hmmm .... Topfkäse mit Griff ... hmmm, wer's braucht

Die einen brauchen einen Griff am TC die andern Kotzgrüne Farbe am Moped......jeder wie er es mag ;-)



[Rasu]

Hallo Rainer,
das sieht auch sehr gut aus. Wo hast Du denn das Netz am Deckel her? Das ist auch seeeehr interessant.

Atlantis

Hi Atlantis
Das ist eine Antirutschmatte vom Toom Baumarkt.
https://www.24trade.de/wohnen/antir...eferrerID=12&gclid=CL218sK-0bwCFazHtAodjlgAhA
Sowas in der Art hat 4,99 gekostet und sind 2m drauf.
Rainer



[dred]

"Rasu: Ich denke es ging um das Netz IM case und nicht die Matte auf dem case! ;-)
Wäre auch sehr an sowas interessiert!

EDIT: Nach etwas stöbern auf Amazon bin ich nun auf den Artikel hier gestossen, welcher ideal in das TC passen sollte:
http://www.amazon.de/PARIJA-Decksne...ref=lh_ni_t?ie=UTF8&psc=1&smid=A23FJGVZSAOFOF



[QVIENNA]

Eine fix fertige Reling gibt's bei Wunderlich ...



[Rasu]

ja klar für Reiche....



[Rasu]

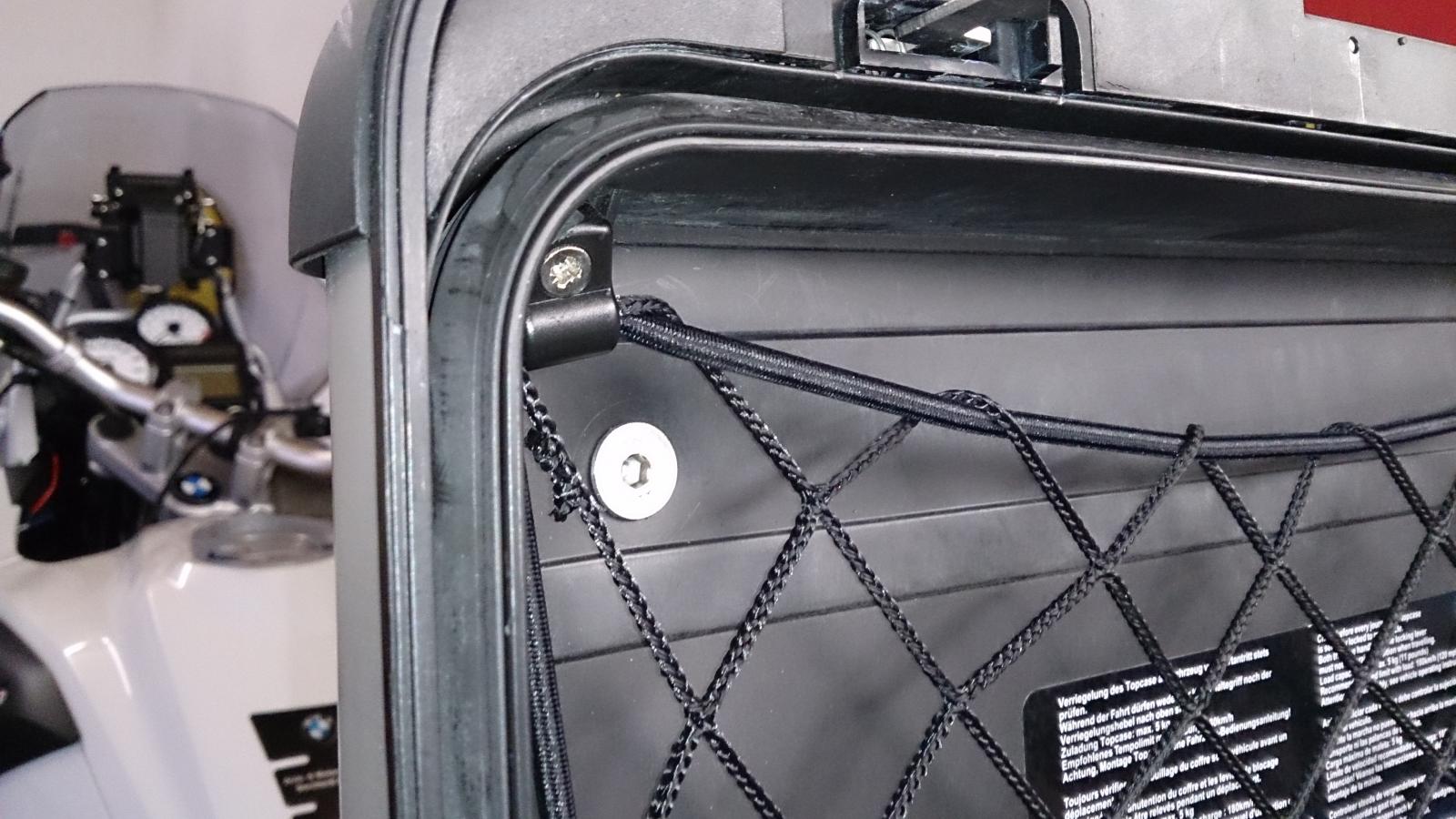

Hmm mein Netz kam von Itali hab auf die schnelle nur dieses in der Bucht gefunden...
Netz für BMW Vario top case/side case für BMW R1200GS/F650GS/F800GS | eBay
