Emblemblinker selber machen!

[IamI]

Ser's,

die Blinker blinken, weil diese durch ein elektronisches Relais in der ZFE (Zentrale Fahreug Elektrionik) angesteuert werden - also hat Wolfgang doch recht.

Um deine selbstgemachten Emblemblinker zum blinken zu bringen, musst du die nur an die Kabel, die zu den Originalblinkern gehen anschließen (elektrisch parallel). Genau so wird es auch bei den käuflich zu erwerbenden Emblemblinkern gemacht.
Das weiss ich genau, denn ich habe das bereits bei einer R12GS, einer F6,5GS ein- und einer zwei-Zyl und an einer K16GT gemacht.

Das Abschalten der beiden Emblemblinker erfordert das Zusammenlegen der Masseleitung (also meist sind das die schwarzen Kabel), zu einer Leitung zum Schalter, entsprechende Dioden rein, dass kein Fehlstrom laufen kann.
Die +-Leitungen kann man ja nur schwer zusammenlegen.
Alternativ könnte man auch einen Schalter nehmen, der zwei Leitungen gkeichzeitig schalten kann.

Grüße

Wolfgang



[nobbe]

Kann mir jemand jemand sagen , wo genau das Blinker-relais ist?

Ich würde aber nicht nur gerne Blinken, sondern die Embleme sollten weiß leuchten , wenn ich dann den Blinker betätige sollte das weiße Licht dann erlöschen und Orange Blinken. Jedoch weiss ich noch nicht ob das ganze lösbar ist.

kein blinker relais..

du machst entweder "weiss" = dauerlicht strom + gelb an blinker , dann überstrahlt evtl das gelb das weiss, aber beide leuchten

oder elektronische schaltung

wenn blinker = stromlos, dann weisse led, ansonsten weiss aus und gelb an ..



[marisch1]

ja genau an der schaltung würde es ja jetzt scheitern.

ich möchte ehrlich nicht dauer weiß und dass es beim blinken auch noch weiß leuchtet während den blink phasen.

das wäre ein no-go.
da würd ich eher nur blinken lassen ohne weisses leuchten.

etwas zeit hab ich ja um mir etwas einfallen zu lassen.

vielleicht hat ja einer eine passende Schaltung parat für mich

mfg



[Q Hirte]

Evtl. rückt ja der Wolfgang mit seiner Schaltung raus,
hätte auch Interesse.

Grüße Bernhard



[marisch1]

Juhu Endlich die 10 Beiträge voll und jetzt kann ich endlich Bilder hochladen...

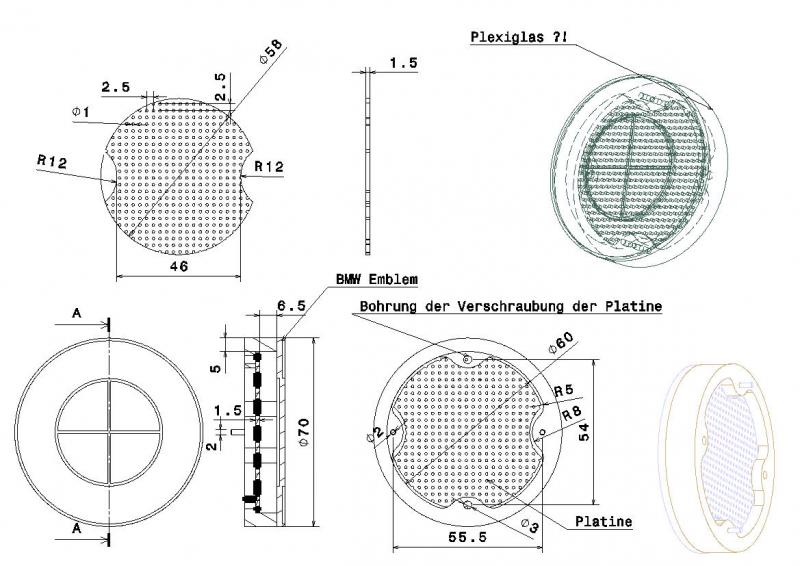

ich stell mal eine "Vorabkonstruktion rein, hoffe aber auch noch aber auf die schaltung von Wolfgang

mfg



[Wolfgang.A]

Auch wenn das Relais in die Zentalelektrik integriert ist hat die GS ein Relais ;-)

Schaltung habe ich auch keine, das Video stammt ja nicht von mir, ich habe es nur gefunden

Bei normalen Blinkern würde es funktionieren, wenn Du die "Standlicht"-LEDs mit dem Minuspol an die Plusleitung der Blinker hängst. Dann fließt bei ausgeschaltenem Blinker der Strom der LEDs über die Blinker (ohne dass diese leuchten), wärend des Blinkens liegt dann an beiden Seiten der LEDs 12V und sie leuchten nicht. Funktioniert aber leider nicht bei LED-Blinkern

Sonst könnte man ein Umschaltrelais vewenden über das im Normalbetrieb die weißen LEDs mit Strom versorgt werden, angesteuert durch den Blinker wird die Versorgung auf die orangen LEDs umgeschaltet.



[gerry-h]

Auch wenn das Relais in die Zentalelektrik integriert ist hat die GS ein Relais ;-)

Schaltung habe ich auch keine, das Video stammt ja nicht von mir, ich habe es nur gefunden

Wenn's jemandem nützt, ich hab die Emblemblinker gekauft. Der Thread http://www.gs-forum.eu/showthread.php?t=60351 war ursprünglich von mir.
Bei den Teilen ist ne Einbauanleitung dabei.... PN !

Gruss
gerry



[nobbe]

stimmt wolfgang - umschaltrelais sowas z.b. ist günstig http://www.conrad.de/ce/de/product/504394/MINIATUR-RELAIS-30VDC-1A-FRT5-DC12V/SHOP_AREA_17391&promotionareaSearchDetail=005

bei stromlos = weisse leds schalten, bei strom gelbe

aber wenn er nicht will, dass es während der blinkphasen noch zwischen rein weiss leuchtet, klappts wieder nicht

hier bräuchte man eine schaltung, die eine gewisse zeit x die weissen abschaltet sobald der blinker strom bekommt.. evtl sowas als bausatz http://www.conrad.de/ce/de/product/195901/VERZOeGERUNGS-EIN-AUSSCHALTER-BAUSATZ/SHOP_AREA_17362&promotionareaSearchDetail=005



[Wolfgang.A]

@nobbe:

ich möchte ehrlich nicht dauer weiß und dass es beim blinken auch noch weiß leuchtet während den blink phasen.

Das würde ich eher so interpretieren, dass nicht gleichzeitig alle leuchten sollen, bei dem Video leuchtet es ja auch blau/weiß wenn es nicht gelb leuchtet

@Marisch1: Könntest Du eventuell auch noch ein Bild des Emblems von hinten einstellen?



[gerd_]

Hi
@ Marisch
Nimm Makrolon an Stelle von Plexiglas. Das ist nicht spröde und temperaturstabiler
@ wolfgang
Die Masse einer Beleuchtung über die Glühfäden der Blinkerlämpchen zu suchen, ist eine Schaltung aus, -im wahrsten Sinn des Wortes- vorigen Jahrhundert. Spätestens wenn er ein neueres Mopped mit LED Blinkern "ab Werk" hat funktioniert das nicht. Eine dezente Dauerbeleuchtung wird doch ohnehin von kräftigen Blink-LEDs überstrahlt
gerd



[Wolfgang.A]

@Gerd: ich ja auch

Stimmt natürlich, ist halt für jemanden mit zwei linken Elektrikerhänden die einfachste Variante.
Ich würde es mit einem kleinen Umschaltrelais (je Seite) machen, dann kann man über die Versorgungsspannung das Ganze auch leicht schaltbar machen



[marisch1]

@nobbe:


Das würde ich eher so interpretieren, dass nicht gleichzeitig alle leuchten sollen, bei dem Video leuchtet es ja auch blau/weiß wenn es nicht gelb leuchtet

@Marisch1: Könntest Du eventuell auch noch ein Bild des Emblems von hinten einstellen?

Ein aufgenommenes Bild von hinten des echten Emblemes oder einfach eine Zeichnungsableitung vom Emblem?!

Zur Zeichnungsableitung des Emblemes selbst muss ich sagen , ich habs ja nur schematisch nachgeizeichnet da mir nur die hinteren 2 Stifte wichtig waren sowie der außen Durchmesser.

Einfach sagen was du genau meisnt.

@gerd_: wo bekomme ich den so ein makrolon her? mir bekannt ist nur das Plexiglas aus den Baumärkten...

achja das mit dem leuchten: ich will es ja nicht so haben wie auf dem Video.... das ist mir zu "Polizei-like" ich wills eher so haben wie die blinker der neueren Audis.... da ist es ja auch so, dass die LED leiste sich abdunkelt solange man Blinkt....

nur hätte ich gern, dass das weiße licht komplett erlischt...



[gerd_]

Hi Marisch1

Es nützt natürlich nur wenig wenn ich sage, dass ich Makrolon bei Hildebrand in der Königstrasse oder Telle in der Sigmund holen würde. Versuch' doch mal zu googeln und dann über den Händlernachweis, über einen Schlosser der transparente Vordächer anfertigt. Das Zeug gibt's als Plattenmaterial und ich kann mir vorstellen, dass zwei "passende Bröckchen" sogar im "Abfall" herumliegen. Das Material lässt sich mit der Stichsäge bearbeiten, abkanten etc. Also wesentlich komfortabler als Plexi. Ziemlich bekannt ist es bei uns in Form von Moppedvisieren
gerd



[Wolfgang.A]

Ein aufgenommenes Bild von hinten des echten Emblemes oder einfach eine Zeichnungsableitung vom Emblem?!

Zur Zeichnungsableitung des Emblemes selbst muss ich sagen , ich habs ja nur schematisch nachgeizeichnet da mir nur die hinteren 2 Stifte wichtig waren sowie der außen Durchmesser.

Einfach sagen was du genau meisnt.

Ein Foto des echten Emblemes wäre super



[Sealiner]

LEDs lassen sich prima elektronisch schalten. Dafür sind sie gemacht.

Das Zauberwort heißt: Astabiler Multivibrator. Nein, ist kein Sex-Toy...

Zweifarbige LED verbauen und dann funzt es.

Die LED nicht in Makrolon einfräsen, sondern in 2K-Epoxifharz vergießen.



[marisch1]

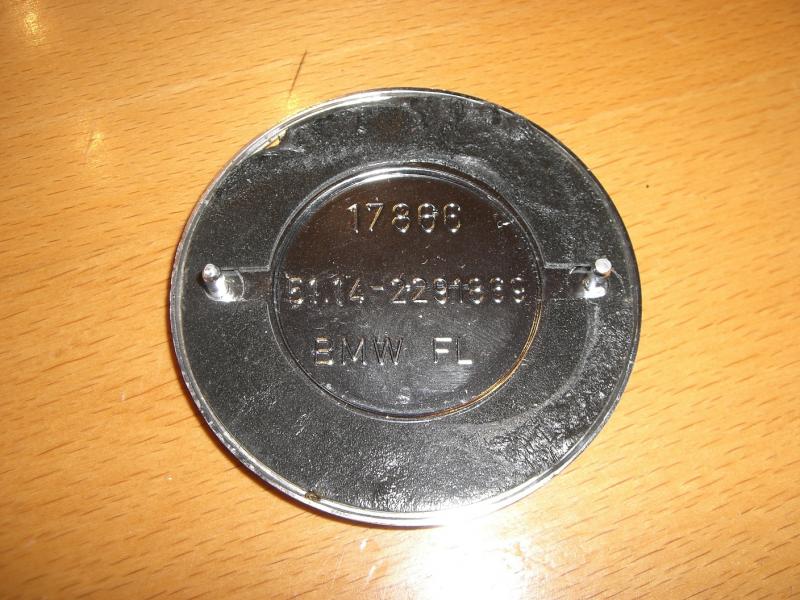

Ein Foto des echten Emblemes wäre super

Hallo Wolfgang!

Reicht dir das Bild so ? wenn dus in besserer Qualität benötigst, kann ichs dir gerne mailen.

mfg



[Wolfgang.A]

Super, danke

Nur noch eine Frage, wie lange sind die Stifte ungefähr?



[thomka.ch]

Warum wollt ihr das denn mit einfachen LED´s machen? gibt doch auch RGB LED´s, welche man über eine schaltung einfacher verdrahten könnte, da sie beim Blinken dann die weiße und blaue Farbe in ein gelb umwandeln. Oder lieg ich da falsch?



[Wolfgang.A]

Ich denke eigentlich schon an LEDs bin aber erst am Ideensammeln



[thomka.ch]

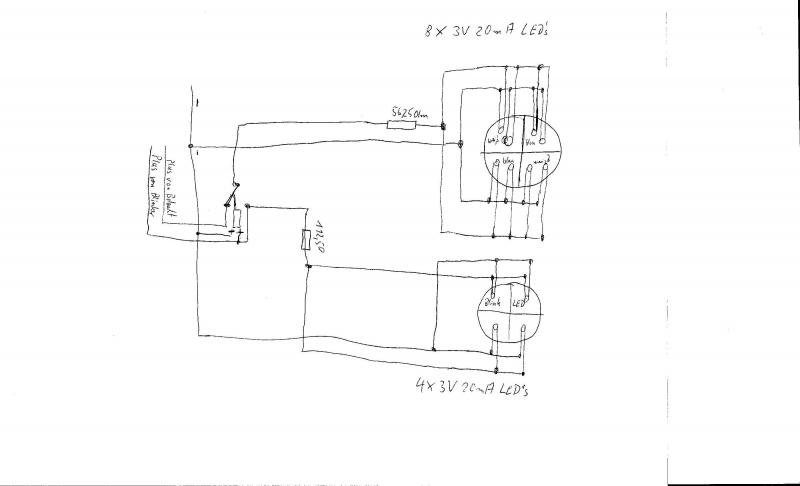

Hab mir da mal Gedanken gemacht.
So oder ähnlich könnte eine Schaltung aussehen.

Aber nicht gleich steinigen, ich bin kein Elektriker

Vorraussetzung ist, daß das Schaltgerät 12 Volt an die original LED-Blinker bringt
Sobald Strom zu den Blinkern kommt, wird gleichzeitig ein Relais angesteuert, welches die Spannung von den anderen LED weg nimmt.
