Schuberth SC1 reverse engineering

[WeitWeg]

Ich habe 2x8 pins genommen da zum einem der Stecker stabiler in der Buchse im Helm steckt und zum Anderen das anlöten der Kabel mit Zugentlastung mittels einer kleinen Lochrasterplatine solide gemacht werden kann (Zum Schluss noch mit Heissklebepistole "versiegelt"). Eine 2te Zugentlastung ist dann am Verschlussdeckel mit einem kleinen Ausschnitt um das Kabel mit dem Klinkenstecker durchzuführen.

Generell verwende ich an allen Helmen immer 4-polige Klinkenstecker, da einige Bluetooth Sprecheinheiten die dazugehörige Buchse haben und viele Handys eine kompatible Klinkenbuchse (mit einem Klinkenbuchsenverlängerungskabel lässt sich damit einfach ein Handy direkt verbinden).
Ich habe auch viele Headsets in andere Helme neben dem Schubert eingebaut - immer mit 4 poligem Klinkenstecker.

Derzeit verwende ich ein Fodsports das einen USB C Stecker hat, der leider nicht nach USB C Norm belegt ist (es gibt Adapterkabel von USB C auf Klinke 4-polig - aber geht nur wenn nach Norm belegt ist!) - daher habe ich mir Adapterkabel von Fodsports USB C auf 4 polige Klinkenbuchse gemacht (siehe Bilder).

Nochmal zurück zum Stecker:
Die beste Lösung wäre eine Platine mit direkt Goldkontakten und Lötaugen für das Kabel des Klinkensteckers. Ich hatte das mal vor zu machen, aber bisher hatte ich in meinem Freundeskreis nur 3 Schuberth Helme - da lohnt sich der Aufwand nicht.



[BUDTlee]

@WeitWeg
Danke für die Bilder... Dass macht einiges deutlich...



[thejonsen]

Hallo zusammen,

ich war vor dem genau gleichen Problem mit den internen Lautsprechern und dem proprietären Interface von meinem C4 Pro gestanden und habe eine passable Lösung dafür gebastelt.

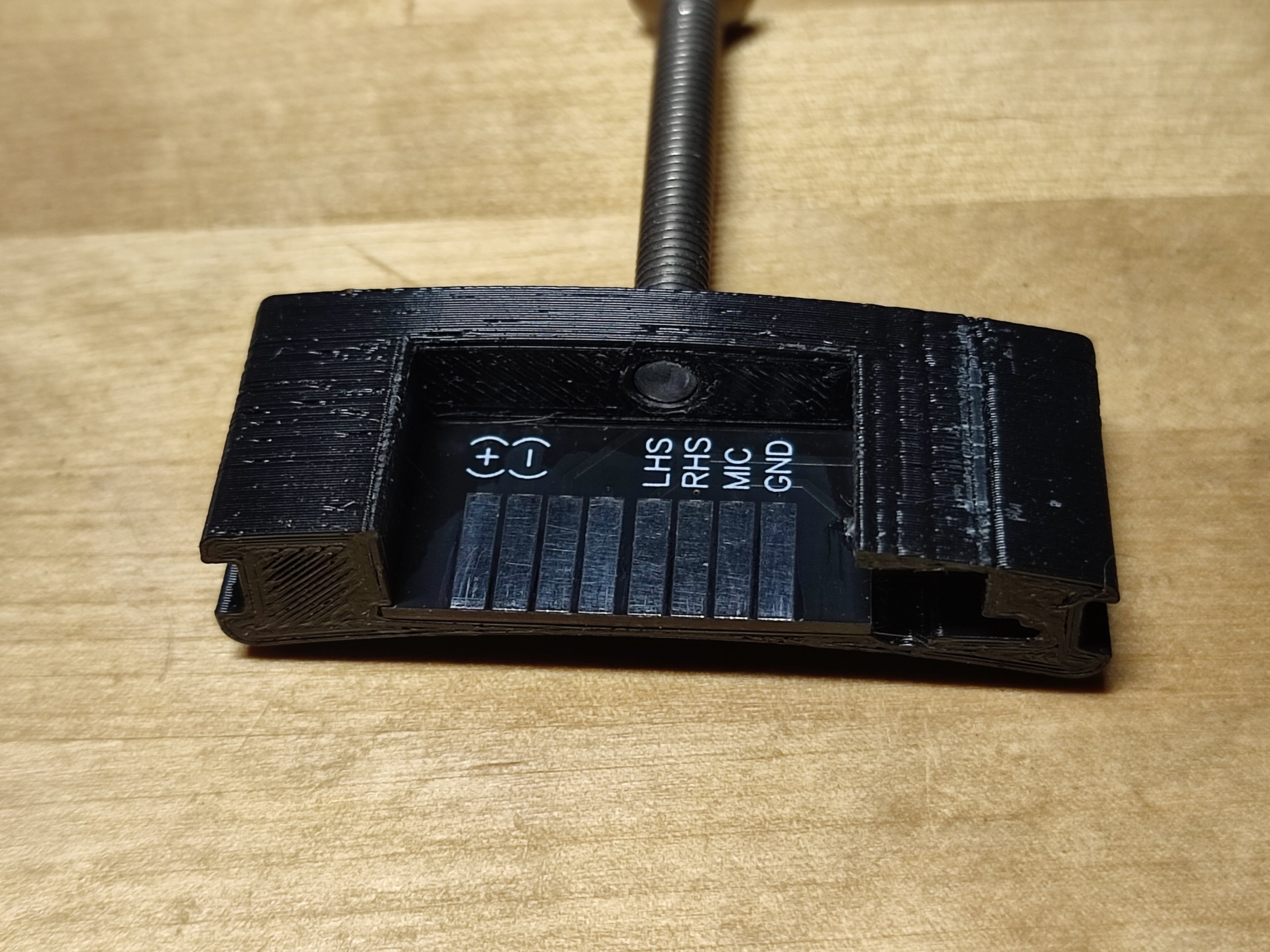

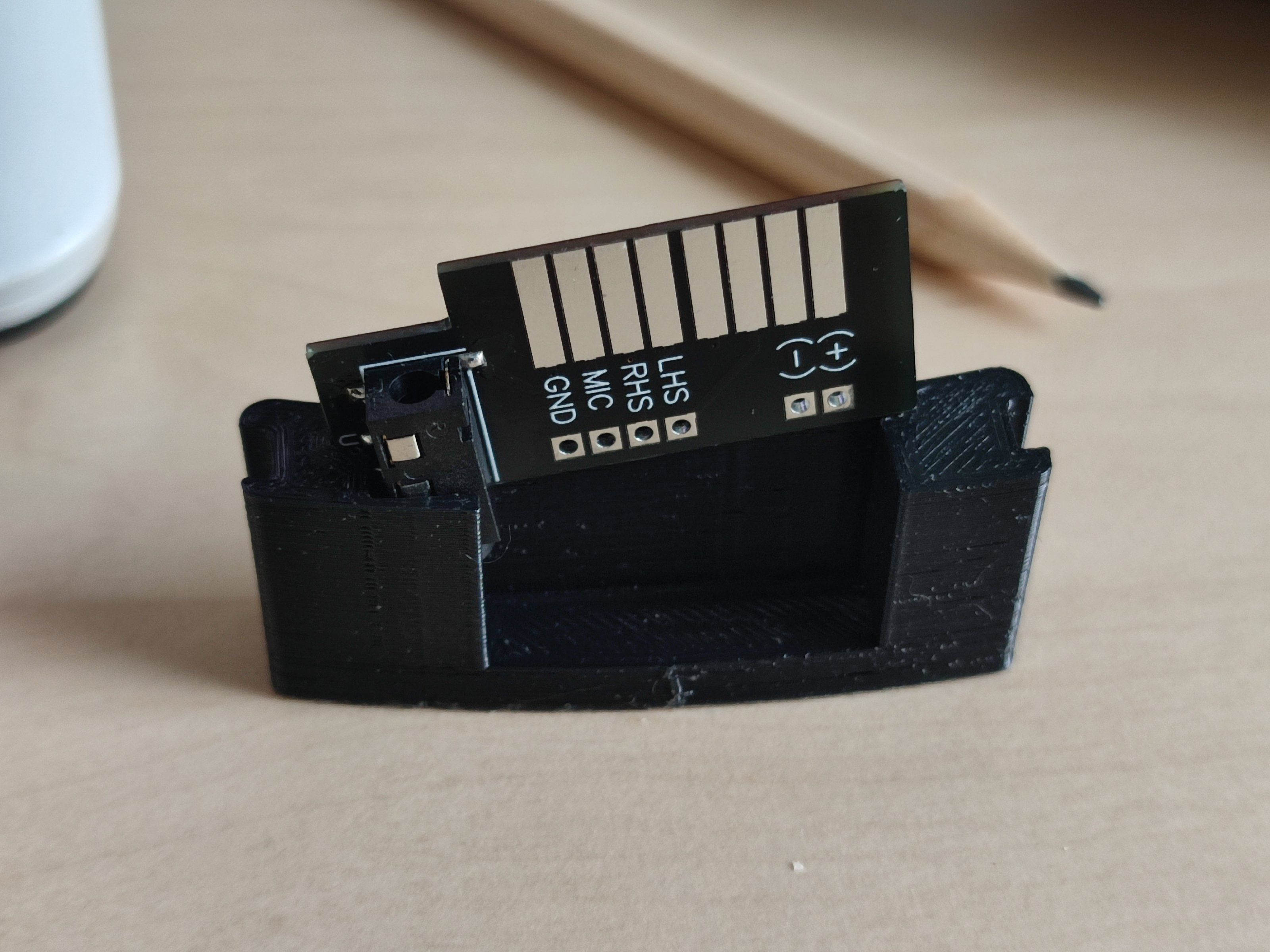

Ich habe eine Leiterplatte designt die über einen 3D gedruckten Adapter im Schacht des C4 pro eingesetzt wird.
Es ist keinerlei Modifikation vom Helm erforderlich, der Adapter nutzt die Original Haltenasen für den SC1.

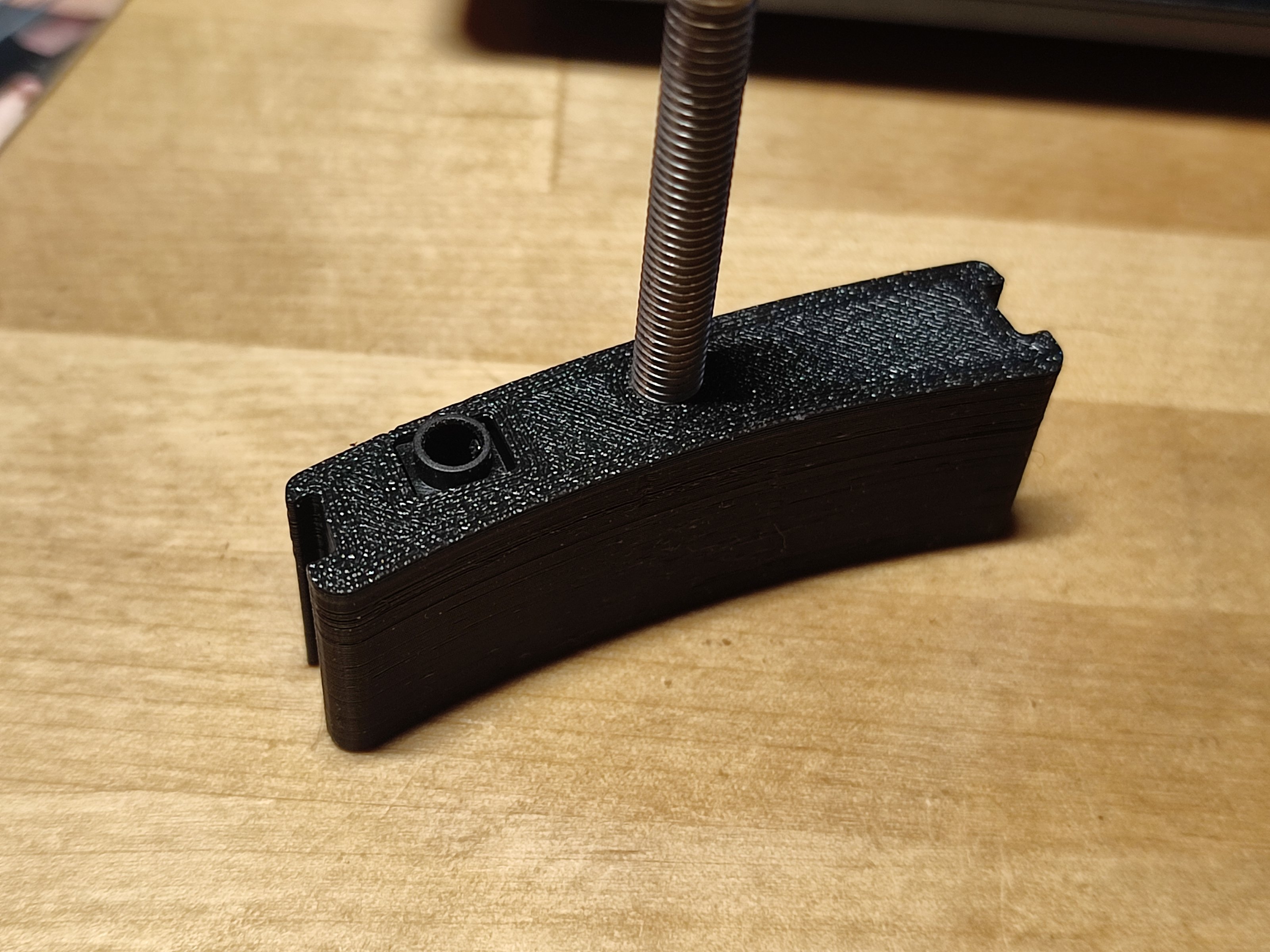

Mithile einer M5 Schraube kann der Adapter ein und ausgebaut werden

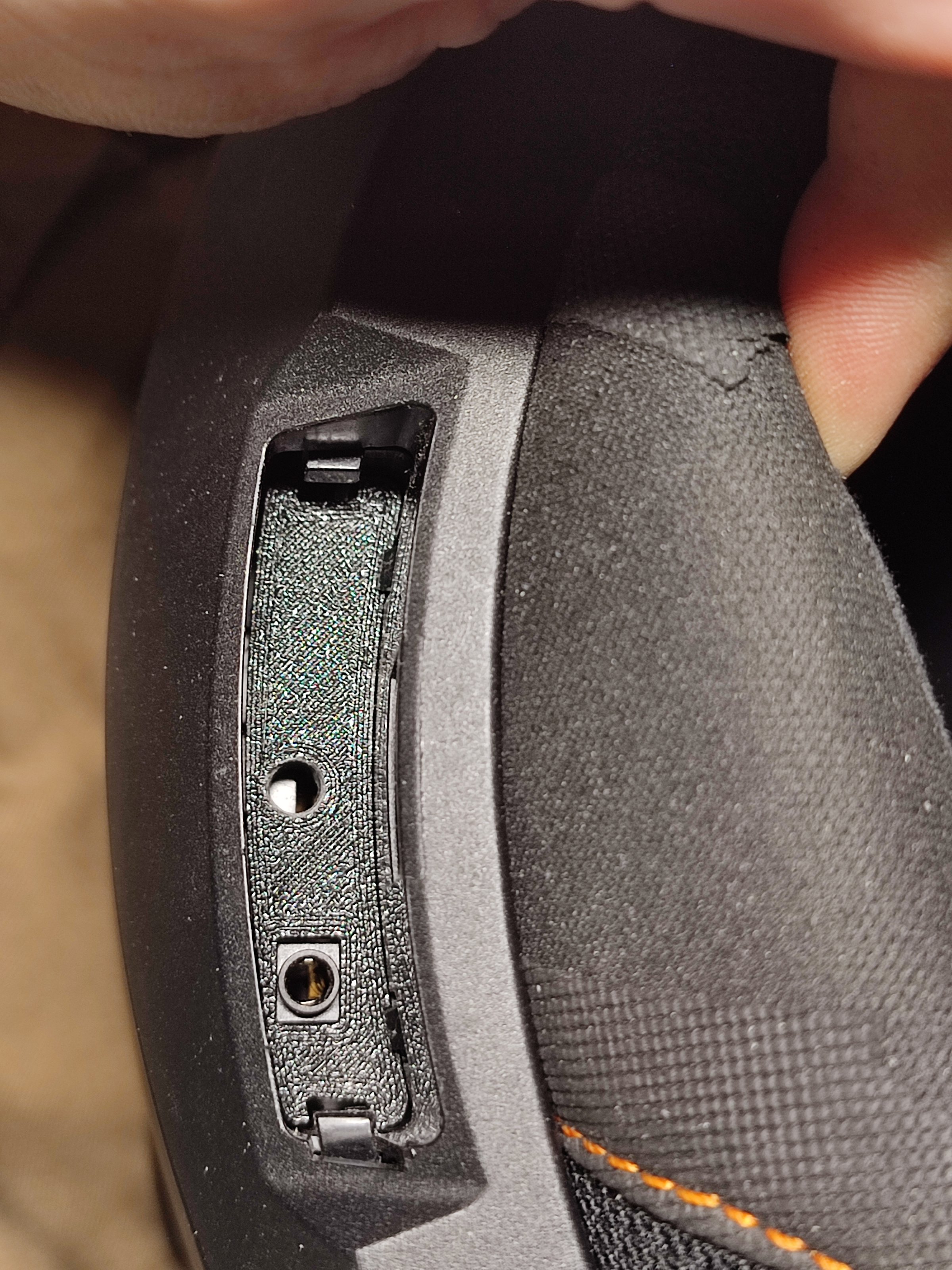

Im Adapter ist eine vierpolige 3,5mm Klinkenbuchse verbaut, somit ist jedes andere Kommunikationssystem mit den Internen Lautsprechern und dem Mikrofon nutzbar.

Ich habe gleich ein paar mehr Adapter für Freunde und Familie gefertigt.

Vielleicht dient euch das Projekt ja als Inspiration, die Stl Dateien stelle ich gerne auf Anfrage zur Verfügung

viele Grüße,
Jonsen



[huialx]

Hallo zusammen,

ich war vor dem genau gleichen Problem mit den internen Lautsprechern und dem proprietären Interface von meinem C4 Pro gestanden und habe eine passable Lösung dafür gebastelt.

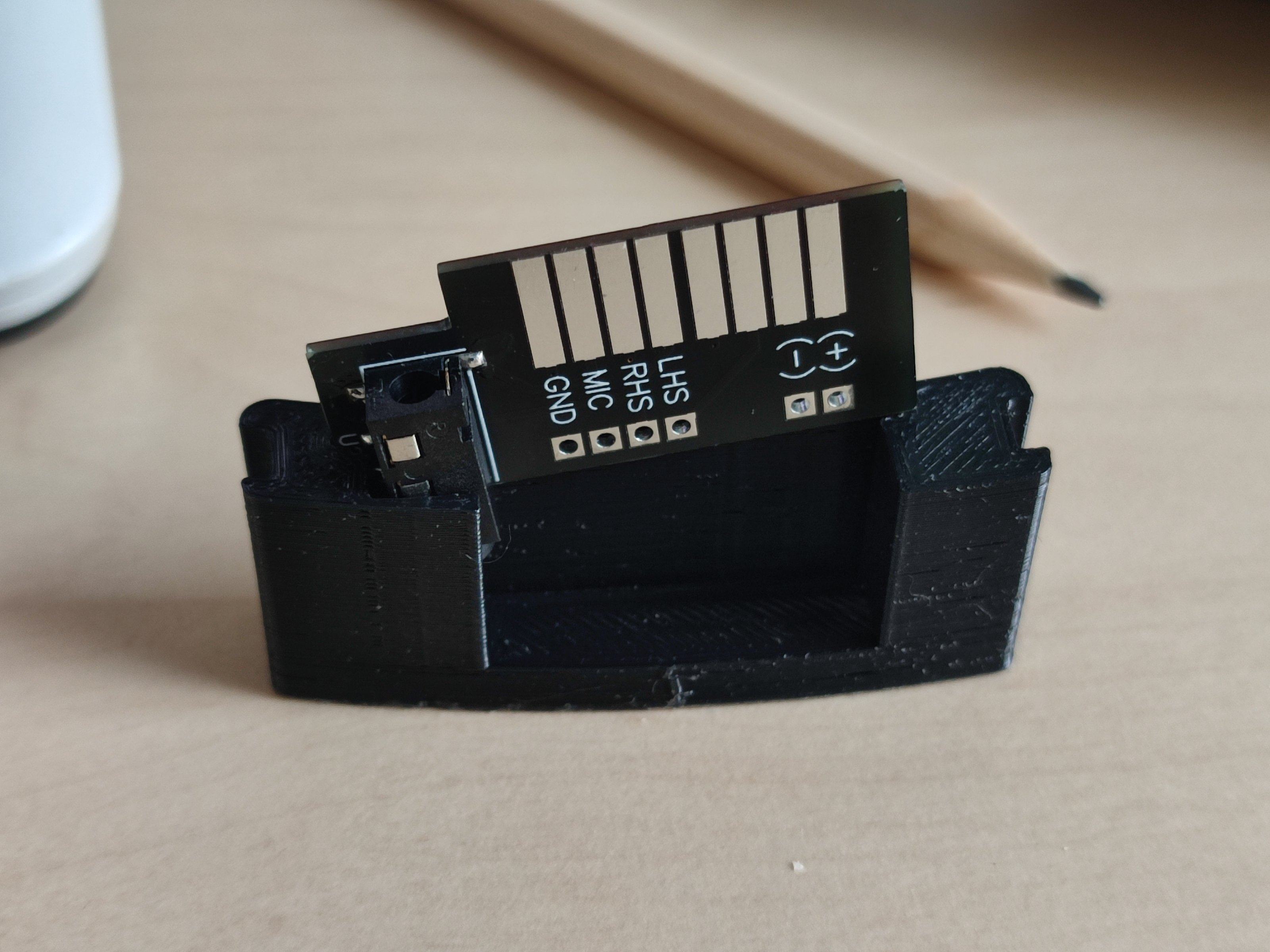

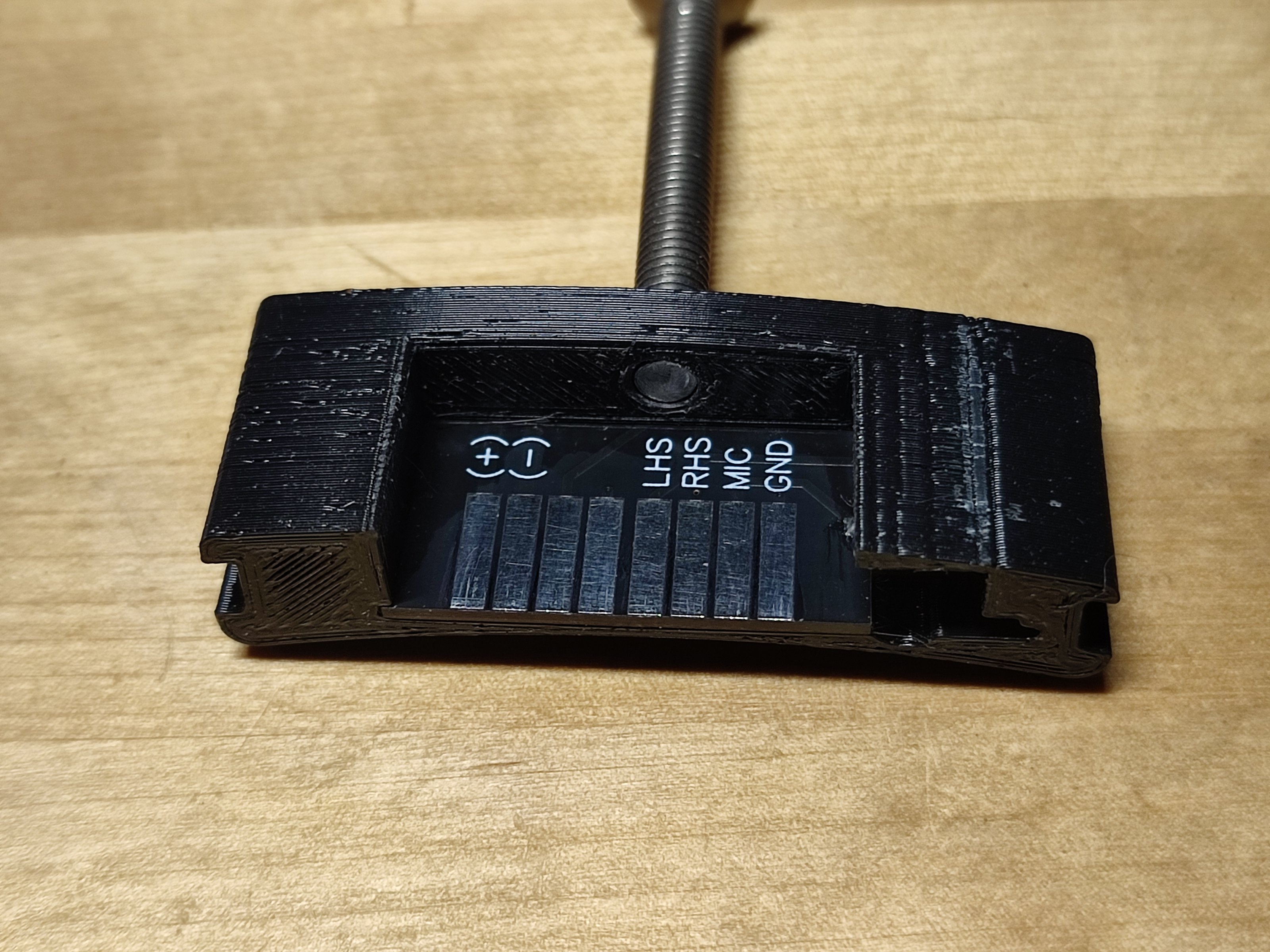

Ich habe eine Leiterplatte designt die über einen 3D gedruckten Adapter im Schacht des C4 pro eingesetzt wird.
Es ist keinerlei Modifikation vom Helm erforderlich, der Adapter nutzt die Original Haltenasen für den SC1.

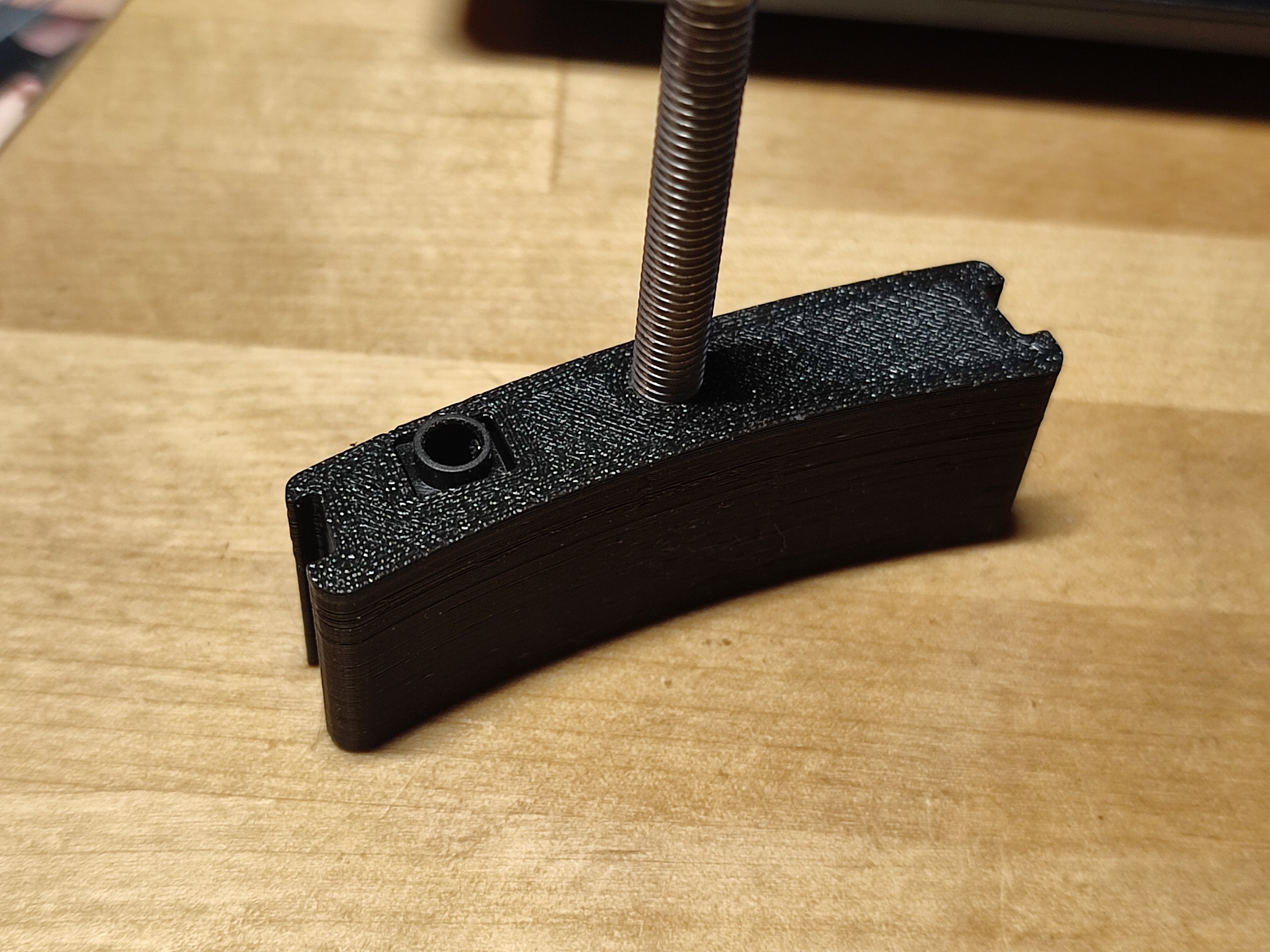

Mithile einer M5 Schraube kann der Adapter ein und ausgebaut werden

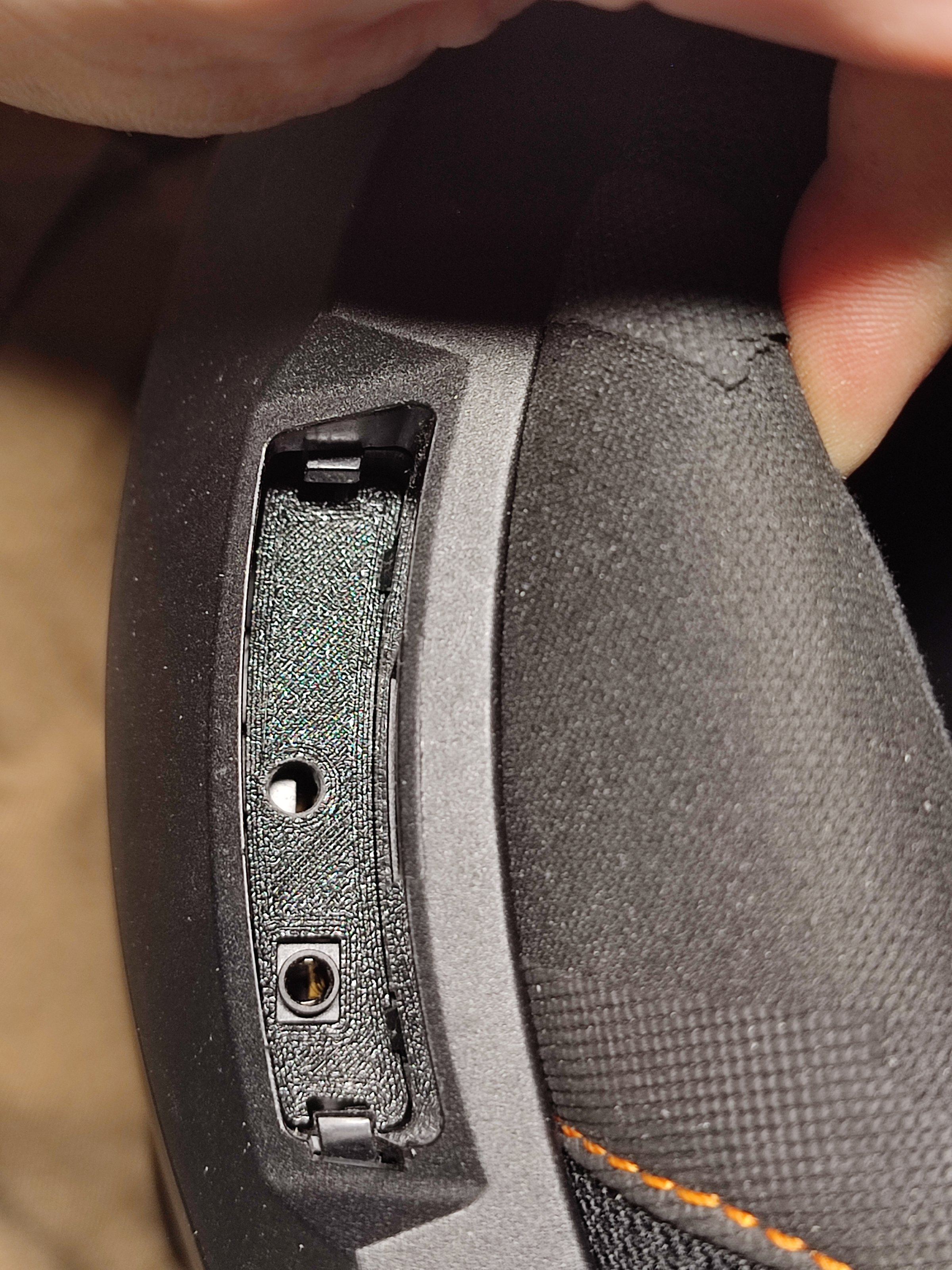

Im Adapter ist eine vierpolige 3,5mm Klinkenbuchse verbaut, somit ist jedes andere Kommunikationssystem mit den Internen Lautsprechern und dem Mikrofon nutzbar.

Ich habe gleich ein paar mehr Adapter für Freunde und Familie gefertigt.

Vielleicht dient euch das Projekt ja als Inspiration, die Stl Dateien stelle ich gerne auf Anfrage zur Verfügung

viele Grüße,
Jonsen

Ich hätte sehr Interesse an solch einem Adapter und dem stl. Könntest du eventuell eine Kurze Anleitung + allen genutzten zusammenschreiben? In meinem Freundeskreis hätten viele Interesse an einer non-proprietären/open-source und deine Lösung sieht echt gut aus



[thejonsen]

Ich hab dir die STL per PN geschickt



[dprinzensteiner]

Hallo zusammen,

ich war vor dem genau gleichen Problem mit den internen Lautsprechern und dem proprietären Interface von meinem C4 Pro gestanden und habe eine passable Lösung dafür gebastelt.

Ich habe eine Leiterplatte designt die über einen 3D gedruckten Adapter im Schacht des C4 pro eingesetzt wird.
Es ist keinerlei Modifikation vom Helm erforderlich, der Adapter nutzt die Original Haltenasen für den SC1.
Mithile einer M5 Schraube kann der Adapter ein und ausgebaut werden

Im Adapter ist eine vierpolige 3,5mm Klinkenbuchse verbaut, somit ist jedes andere Kommunikationssystem mit den Internen Lautsprechern und dem Mikrofon nutzbar.

Ich habe gleich ein paar mehr Adapter für Freunde und Familie gefertigt.

Vielleicht dient euch das Projekt ja als Inspiration, die Stl Dateien stelle ich gerne auf Anfrage zur Verfügung

viele Grüße,
Jonsen

Kannst du mir die Stl Dateien auch senden? Möchte mir das gerne selbst ausdrucken.
