Schalter für Zusatzscheinwerfer

[Foo'bar]

Sicherung war 7,5 A

Womit laut Nobbes Aufstellung auch der Grund des Durchbrennens klar sein dürfte.

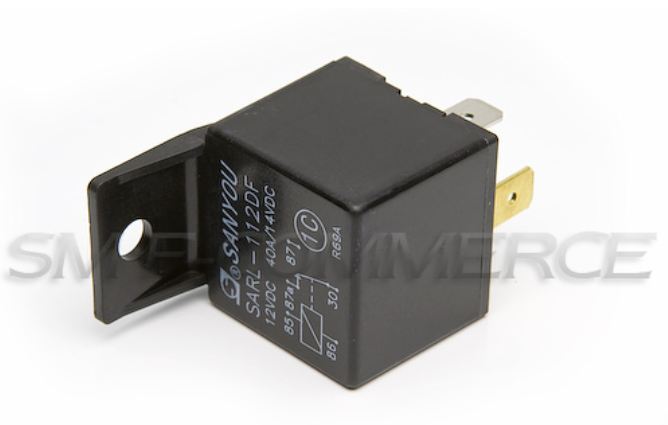

Ich glaub ich hab das richtige Relais gefunden

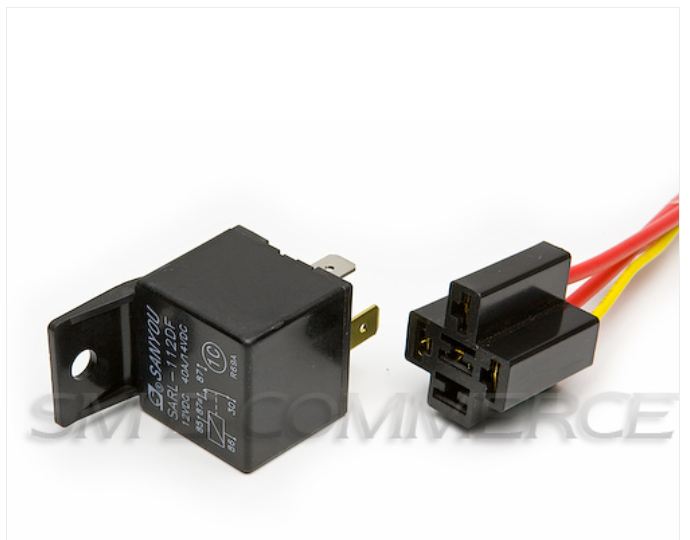

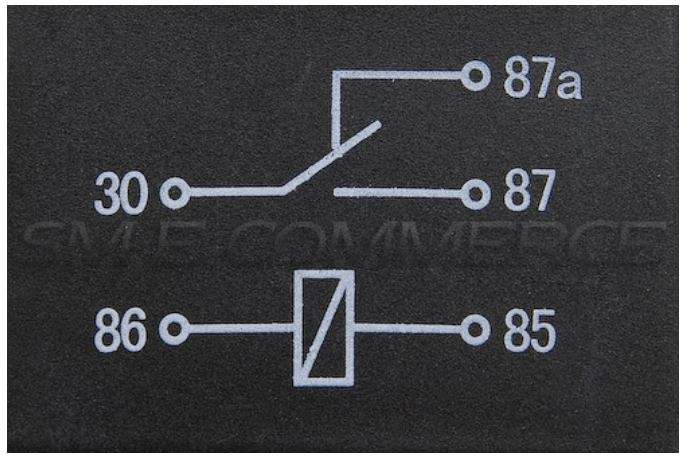

Hat die Anschlüsse Anhang anzeigen 94683Anhang anzeigen 94684Anhang anzeigen 9468530 / 85 / 86 / 87 /87a

Danke nochmal an alle die sich um mich und um meine Kuh bemüht haben

Grundsätzlich zwar das richtige Relais, ist aber nicht das oben erwähnte Relais mit Diode, welches zum Schutz der empfindlichen Elektronik verwendet werden soll. Ein solches hat das folgende Schaltbild:



[Foo'bar]

Hab jetzt mal genau nachgesehen, die betreffenden Relais mit Löschdiode von Bosch haben die Teilenummer 0332019155-896.



[Foo'bar]

Habe meinen Umbau nun fertig. Andere gehen am Vatertag sinnlos saufen

Eben eine Proberunde bei Nacht gedreht, bin total begeistert! Abblend-Xenon ist ja für sich alleine schon der Wahnsinn. Dazu dann die LED-NSW, die reinste Vorfeldbeleuchtung. Und dann auf der Landstraße im tiefen Wald die LED-Zusatzfernscheinwerfer an und du denkst, da hat jemand von Nacht auf Tag umgestellt :O

Die Anordnung (Relais mit Löschdiode, Schaltung ohne Entlastung), so wie auf der Seite von Gerd dargestellt, funktioniert bei meiner 07er GS einwandfrei. Wenn meine Kamera nicht gerade an Akkuschwäche gelitten hätte, gäbe es sogar ein Video. Das mache ich halt später mal.

Den Steuerstrom hab ich direkt an der weißen Leitung 56a vom Fernlicht im Hauptscheinwerfergehäuse abgegriffen. Von dort zum Schalter und weiter zum Relais, Klemme 86. Von 85 dann auf Masse. Der Arbeitsstromkreis geht von der Batterie mit einer abgesicherten Leitung auf Klemme 30 am Relais, und von Klemme 87 weiter zu den beiden LED-ZFS.
Die ganze Kabelage und das Relais habe ich unter meine TT-Cockpitblende versteckt. Geht zwar eng zu, aber es passt.



[dred]

Sorry, dass ich den "uralten" Thread wieder ausgrabe...
@Foobar: Welche LED Scheinwerfer hast du denn dran?

Gruss
Alex



[Foo'bar]

Kein Problem. So bleibt thematisch alles beisammen wobei: hier geht es eher um Zusatzfernscheinwerfer.

Ich habe als Nebelscheinwerfer die LED von Hella/BMW. Siehe
http://www.gs-forum.eu/r-1200-gs-un...scheinwerfer-adv-statt-h11-70556/#post1158750



[Motfeuer]

Muss den eingestaubten Thread mal ausgraben
ich möchte bzw bin gerade dran einen Xenon-Fernscheinwerfer zu verbauen und möchte gern hierzu ein Signal vom Fernscheinwerfer abgreifen.

Wo komme ich außer an dem Scheinwerfer selber (müsste das weiße Kabel sein oder?) an das Kabel des Fernlichts hin um es für mein Schaltrelais abgreifen zu können? Gibt es unter der Sitzbank oder so ähnilch ne möglichkeit?

Danke für eure Antworten



[nobbe]

welches motorrad? welche scheinwerfer?



[Motfeuer]

Sorry voll vergessen,

Es geht bei mir um eine 2010er R 1200 GS Adventure und es soll ein Xenon Zusatzfernscheinwerfer von Touratech angeschlossen werden. Steuerstromkreis mit Relais, Sicherung usw ist alles schon da, mir geht es nur darum wo ich das Fernlich abgreifen kann um ein Signal für das Relais zu bekommen damit dieses dann den Xenonbrenner schaltet welches direkt an der Batterie mit Plus und Minus angeschlossen wird.



[nobbe]

fernlicht ist einzel stecker . hier musst du die kabel anlöten für das steuer relais -



[Motfeuer]

Also doch nur am Tacho/Scheinwerfer greifbar?



[nobbe]

.. oder du kannst den kabel baum bis zur zfe steuerung nach vollziehen je nachdem, was einfacher ist ..



[Motfeuer]

Hätte ja sein können dass sich jemand schon die Mühe gemacht hat :-)
