[R1200GS] LED-Rücklicht aus der Bucht

[thomas]

..

....und ich habe mir das Doppel LED von Wunderlich eingebaut,mal was anderes

Gruß von der Nordsee

Thomas



[Fischkopf]

es ist ganz simpel, du muß nur einen Wiederstand zwischen SW und rot und einen zwischen SW und gelb

Genau so! Als ich meine LED Blinker gebaut habe habe ich festgestellt, dass der Bordelektronik ein Strom von ca. 0,2-0,3A reicht um eine intakte Lampe zu erkennen. Im Vergleich zur ursprünglichen 10W lampe wo bei 12V ein Strom von ca. 0,8A fließt, schon ein erheblicher Unterschied!

Beim Rücklicht/Bremse muß man auch erstmal herausfinden wieviel Strom fließen muß und dann den Strom der durch das LED Rücklicht fließt abziehen, dann kann man die Widerstandswerte ermitteln.
Wenn man nun den Widerstand berechnet hat (R=U/I) schaut man nach welchen nächst kleineren man kaufen kann. Wichtig der erwählte Widerstand muß dick genug sein um die Leistung die er ja verbraten muß zu verkraften. Es gibt z.B. 0,25W, 0,5W, 1W, 2W, 5W Typen. Die Erforderliche Leistung kann man berechenen mit:

P=U²/R

Dabei berücksichtigen dass die Bordspannung max. 14V werden kann. Nun die nächst höhere Leisung wählen und den Lötkolben schonmal langsam aus der Schublade raussuchen



[Jani]

Jetzt noch welche Wiederstände und wo die zu beziehen sind,

Gruß Jan



[Fischkopf]

Jetzt noch welche Wiederstände und wo die zu beziehen sind,

Gruß Jan

Welche Widerstände hängt vom Rücklicht ab, wo z.B. www.conrad.de oder www.reichelt.de



[Jani]

Hi,
das hab ich gemeint, Elecktronickfachhändler kenn ich auch, aber welche Brauch ich für ne Mod.07
Gruß Jan



[Redfrog]

ich habe in einem Anderen Forum einen Beitrag gefunden, dort wird ein Wiederstand angezogen der 82 Ohm / 5W hat, habe das heute mal zusammengebraten, und morgen Abend kann ich mehr sagen, werde es mal anschließen



[Redfrog]

ich habe in einem Anderen Forum einen Beitrag gefunden, dort wird ein Wiederstand angezogen der 82 Ohm / 5W hat, habe das heute mal zusammengebraten, und morgen Abend kann ich mehr sagen, werde es mal anschließen

http://powerboxer.de/index.php?option=com_content&task=view&id=254&Itemid=159



[Jani]

Hi Ingo,
Super das sich wenigsten einer die mühe macht zu anworten, bitte halte mich auf den laufenden, kanst ja ein paar Bilder machen wies dus verdratet hast, DANKE
Gruß Jan



[King]

Infos

Hallo, zur Info, welche Widerstände ich jeweils gelb gegen schwarz und rot gegen schwarz geschaltet habe:

Notwendiger Widerständ für o.g. BMW R1200 GS

Bremslicht: Parallel gegen Masse schalten:
Widerstand 15 OHM / 11Watt: Conrad-Bestell-Nr.: 411566-36 (1,36 Euro)

Rücklicht: Parallel gegen Masse schalten:
Widerstand 33 Ohm / 5 Watt: Conrad-Bestell-Nr: 428330-36 (55ct)


Zur Info: Ich hab vom Verkäufer des No-Name Rücklicht das Geld + positive Bewertung erhalten.



[Redfrog]

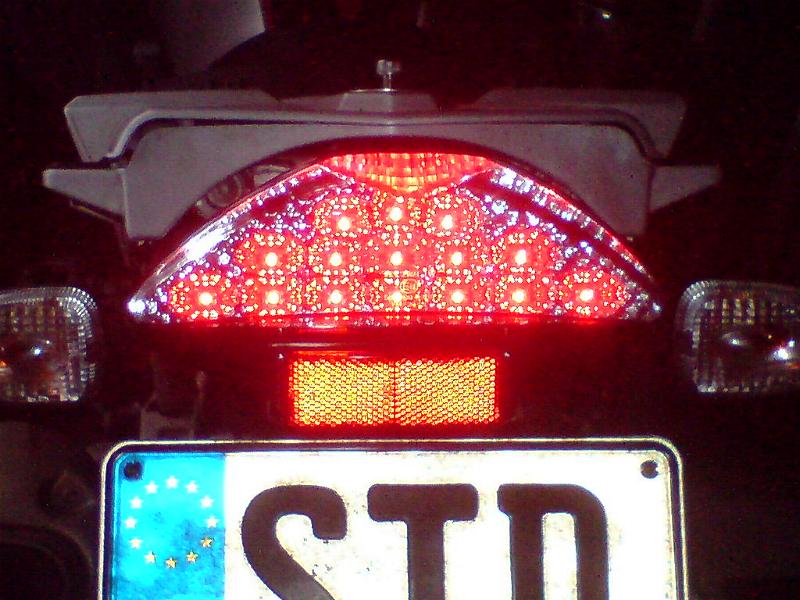

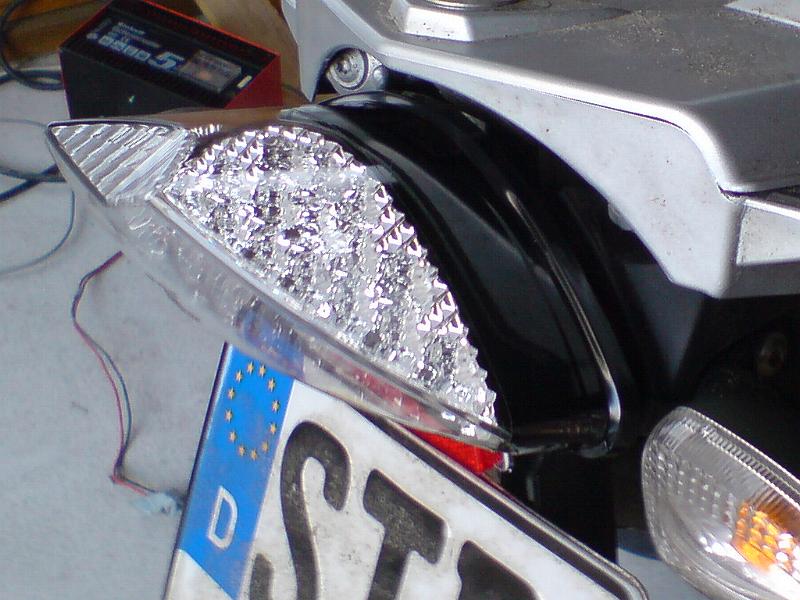

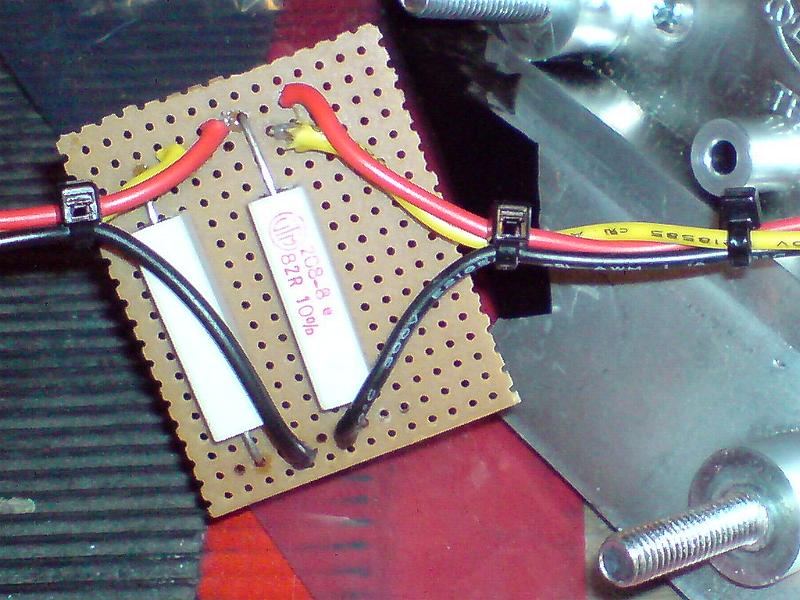

Also ich habe nun alles zusammen und angeschlossen, es klappt mit den 82 Ohm Wiederständen einwandfrei, keine Fehlermeldung. Ich habe die Wiederstände aud eine Platiene gelötet damit nicht wegen der Vibrationen die Verbindungen abbrechen, ich halt etwas stabieler, und dann das ganze mit Klebeband Wasserdicht verbackt. Was ich noch geändert habe ist das ich die Lampe mit schwarzer Folie beklebt habe da ich find das Chrom nicht an eine Enduro gehört. Ich bekomme jetzt noch zwei mini Ledleuchten für die Kennzeichenbel. und dann passt das und mir gefällt es so, das hat dann wenigstens kein anderer



[King]

Kennzeichenbeleuchtung

@redfrog: Gib uns dann Update-Bilder bezüglich der Kennzeichenbeleuchtung. Dann können wir mit dem Nachbau beginnen



[Jani]

Hi Redfrog,
Super siehts aus, gefält mir gut. Aber wie dus genau Ferdratet hast sieht man auf dem Foto nicht, Hast noch ein Bild von der unterseite?
Gruß Jan



[Redfrog]

@ King , wie jetzt ich denke du hast die Lampe zurück geschickt?

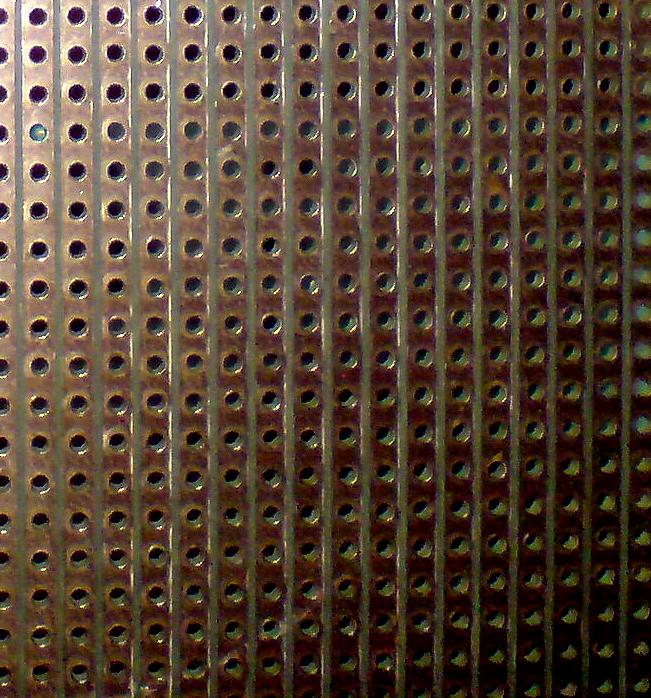

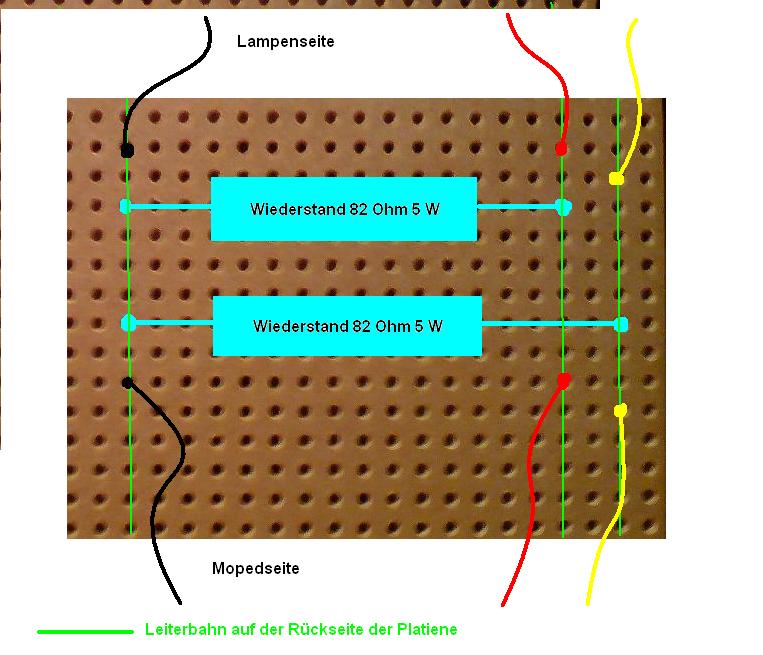

@ Jan , ein Foto der anderen Seite kann ich dir nicht zeigen da ich alles schon verpackt habe aber ich habe da mal was mit Paint gemalt, du brauchst eine Platine die auf einer seite lang duchgehende Leitebahnen hat so ca 5x5cm und die beiden Wiederstände, man kann auch kleinere nehmen aber mit 82 Ohm bist du auf der sicheren Seite da du eine Strom von min 170 mA erreichen mußt.
Die grünen Striche symbolisieren nur die Leiterbahnen auf der Rückseite,

auf die Bilder mit der Nummernschildbeleuchtung müßt ihr noch warten, da ich Spätschicht habe komme ich erst am WE dazu sie Anzubauen, aber ihr könnt ja mal die lampen ansehen die ich verbaut habe
http://cgi.ebay.de/Alu-Mini-Kennzei...yZ101891QQssPageNameZWDVWQQrdZ1QQcmdZViewItem
ich habe sie bei einem shop Namens DragonParts dierekt bestellt, sehr schnell geliefert, Mo bezahlt Mi da, aber der baut weine Webseite um und ist zu Zeit nicht zu erreichen



[King]

LED

@Redfrog: Jo, Lampe ging zurück. Ich werd mir mal in naher Zukunft das Dingen von Wunderlich anschauen. Wenns Bremslicht gut funktioniert (im Hellen) bin ich glücklich (wahrscheinlich).

Hab auf jeden Fall kein Bock auf Stress mit der Rennleitung (ich fahr eh meist schon zu auffällig und möchte den Jungs nichts zum meckern am Mopped geben)

Aber Deine Lösung intressiert mich schon.

PS: ich, bis September 07: 4TX



[Redfrog]

PS: ich, bis September 07: 4TX

du auch, ich bis August 07, habe sie noch



[Redfrog]

Vergesst die Dioden als Kennzeichenbeleuchtung, sind nicht erlaubt da keine E-Kennung



[Redfrog]

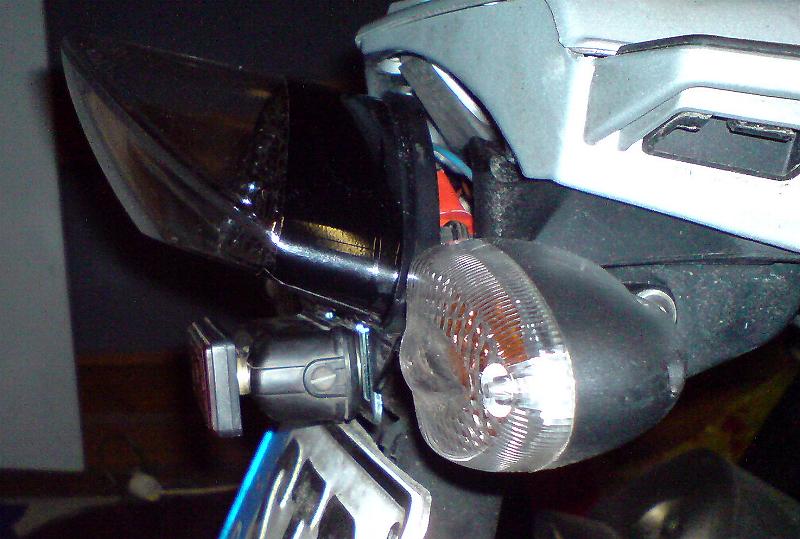

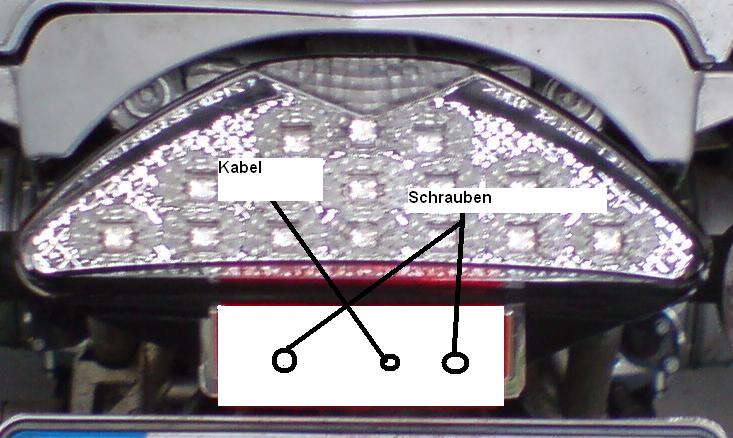

So bin fertig, habe eine einfache Numernschildbel. von Hella besorgt und das oridinal Katzenauge obendrauf geschraubt, dann das Katzenaugen vom Ledrücklicht entfernt, geht ganz leicht. iht müßt dann nur 3 Löcher borhren und die Kennzeichenbel. anschrauben und anschließend dur noch anschließen, an gelb und schwarz



[King]

Heftig

Herzlichen Glückwunsch. War ja heftig viel Aufwand. Aber auf jeden Fall hast Du was "Eigenständiges".

Ich wünsche schönes Rest-WE, Andreas
