R1200GS LC/ R1250GS Scheibenversteller und Scheibenverstärker als STL-Download für 3D-Druck

[987mike]

Hallo Gemeinde,
ich habe die Scheibenversteller zwar in einem anderen Thread bereits zum Download bereitgestellt, da die Nachfrage aber anscheinend groß ist und ich zu den Scheibenverstellern auch noch einen Scheibenverstärker entworfen hatte,- hier nun ein separates Thema.

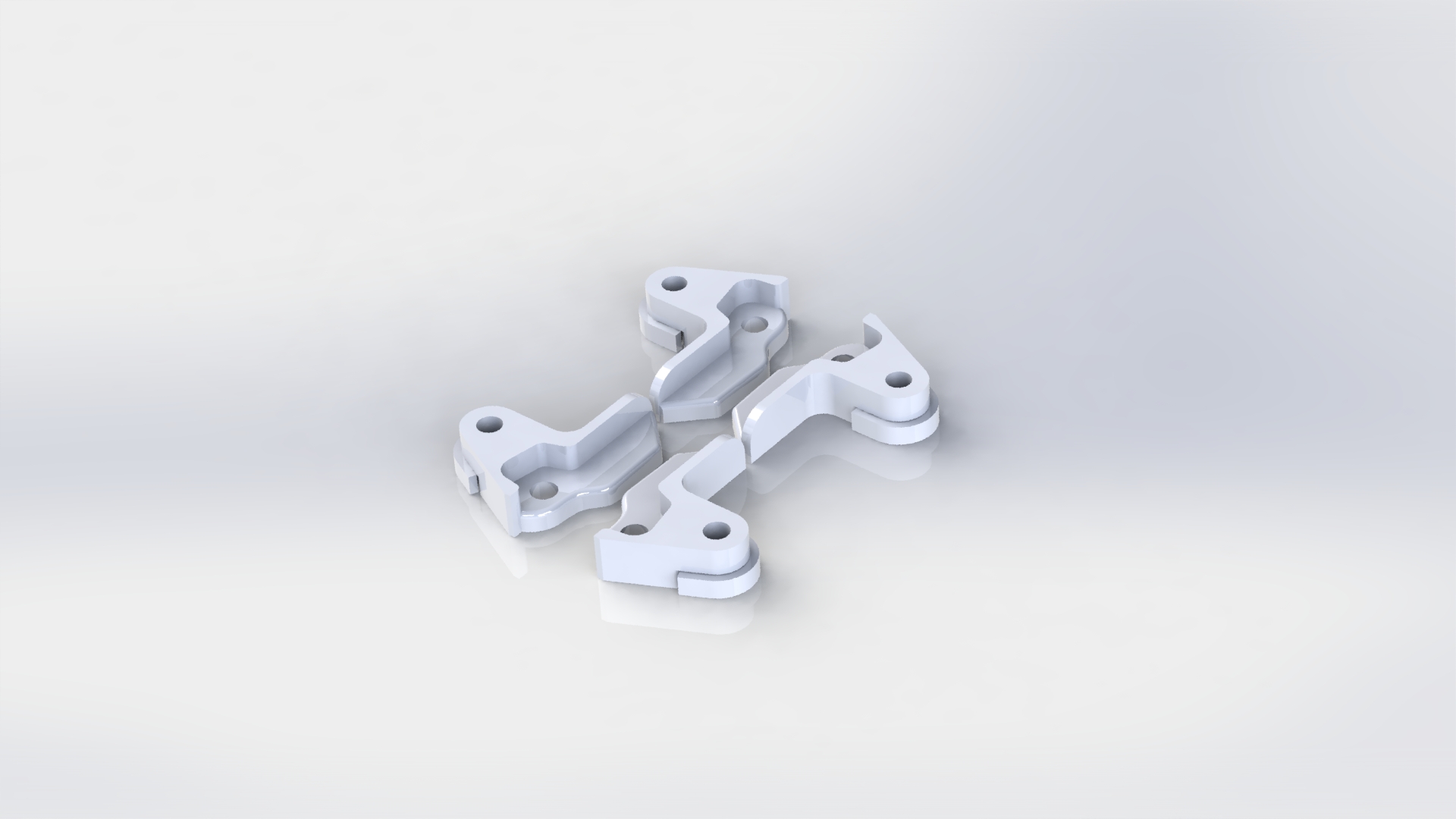

-Die Scheibenversteller sorgen für einen insgesamt steileren Anstellwinkel des Windschildes. Ob hierdurch Geräusche und Gewackel am Helm reduziert werden, ist sehr subjektiv und hängt von vielen Faktoren ab. Für die Montage werden noch 2 Schrauben M6x35, 4 U-Scheiben und 2 Muttern M6 selbstsichernd benötigt. Je nach Schraubenkopfhöhe muss am Scheibenhalter ein kleiner Halbmond ausgefeilt werden.

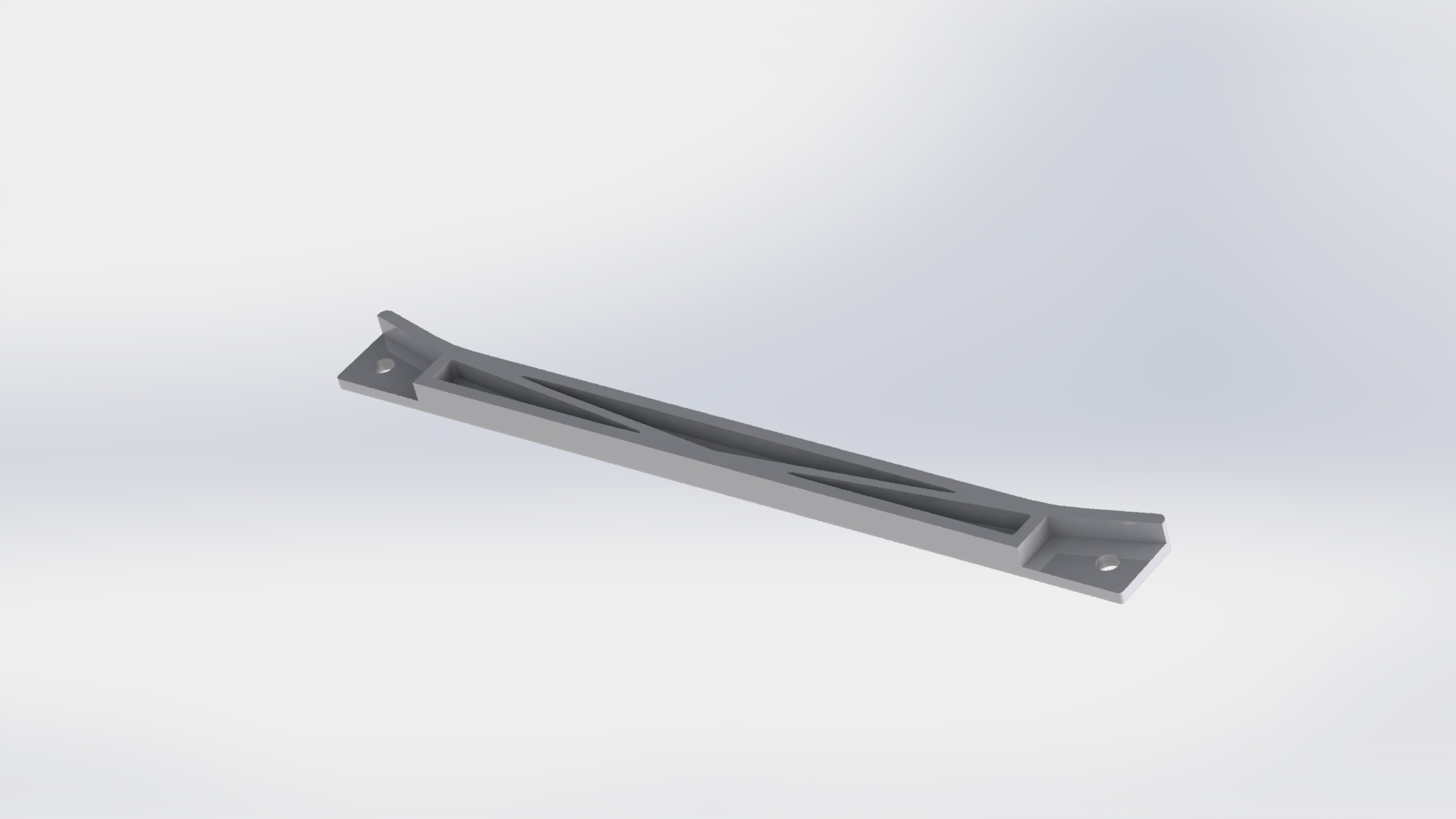

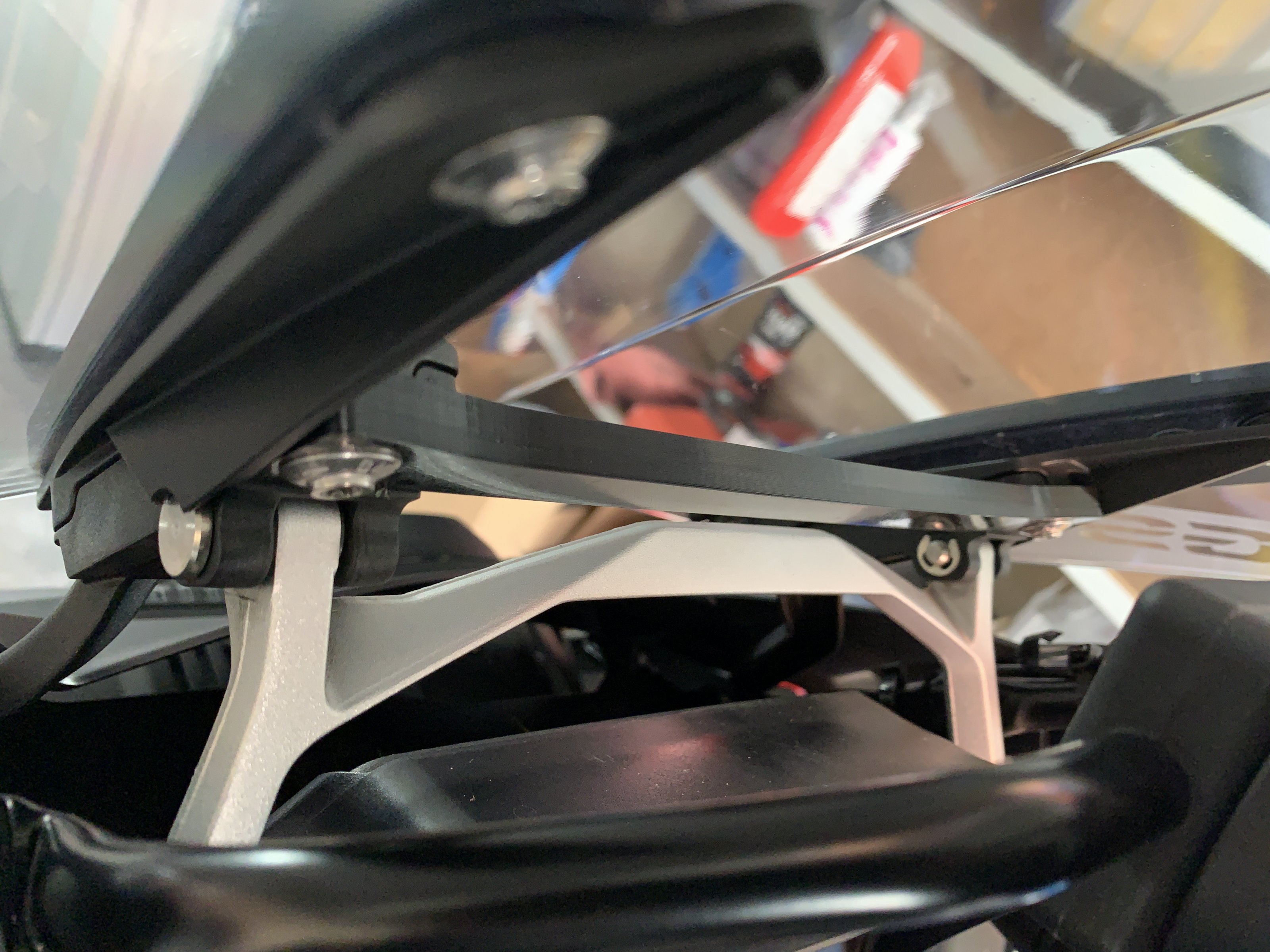

-Der Scheibenverstärker wird mit den Serienschrauben der Scheibe zwischen die beiden Scheibenträger geschraubt und versteift die Scheibe deutlich, sodass das ewige Geflatter der Scheibe nahezu passé ist.
Weil wir ja in Deutschland sind,- ich übernehme keine Garantie für irgendwas. Wer's ausprobiert hat selber Schuld ;-)

Viel Spaß beim Ausprobieren und Gruß!

Satz Scheibenversteller V2.STL


Scheibenverstärker.STL



[pelikan212]

Hallo,
vielen Dank für die Mühe.

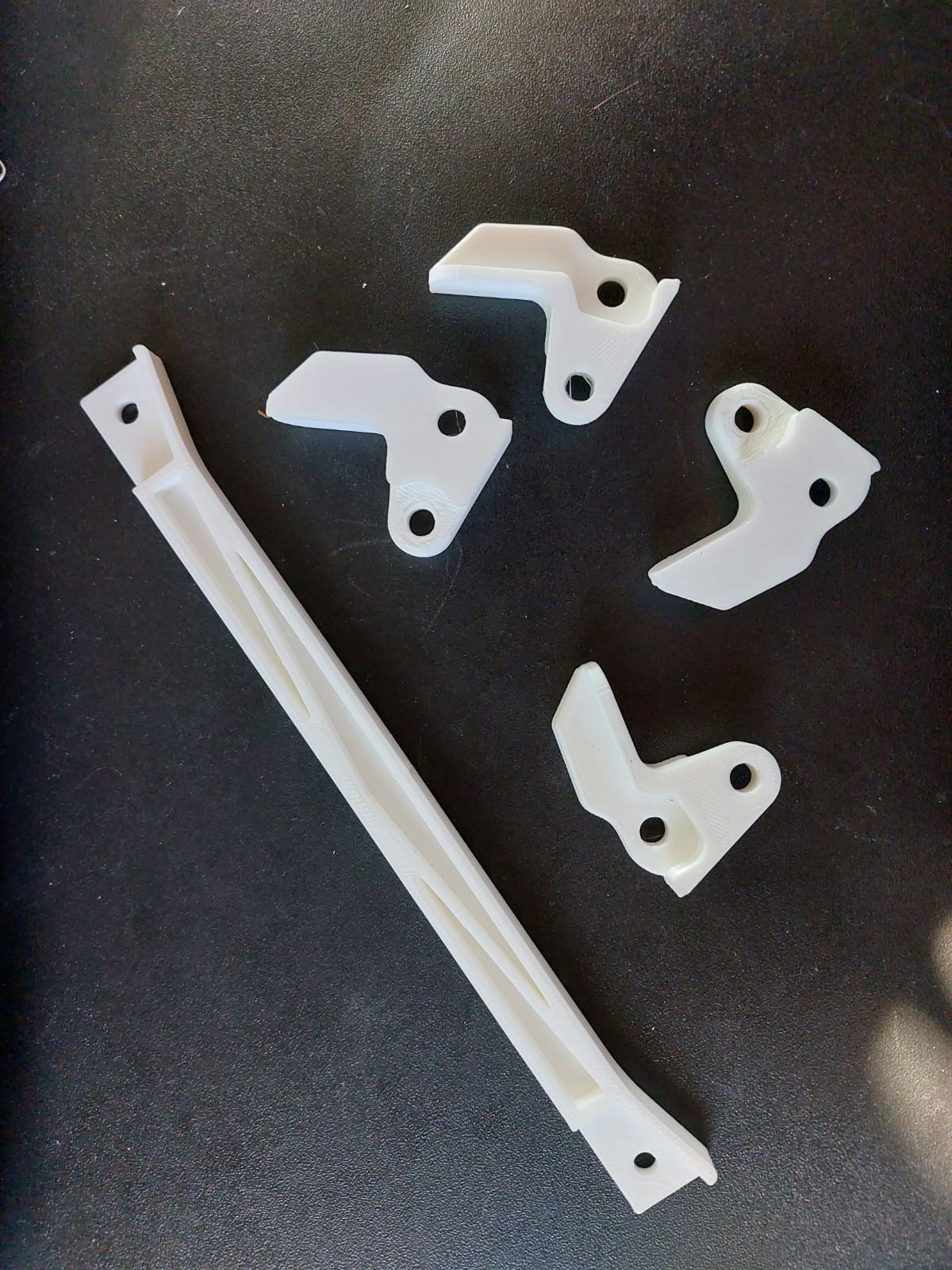

Habe jetzt alles im 3D Drucker hergestellt. Sieht schon mal gut aus.
Nun habe ich noch eine Frage. Wieviele Schrauben M6x35, U-Scheiben und Muttern M6, benötige ich. Die oben genante Anzahl gilt für eine Seite?

Vielen Dank im Voraus.

Schönen Restsonntag noch.

Jörg



[987mike]

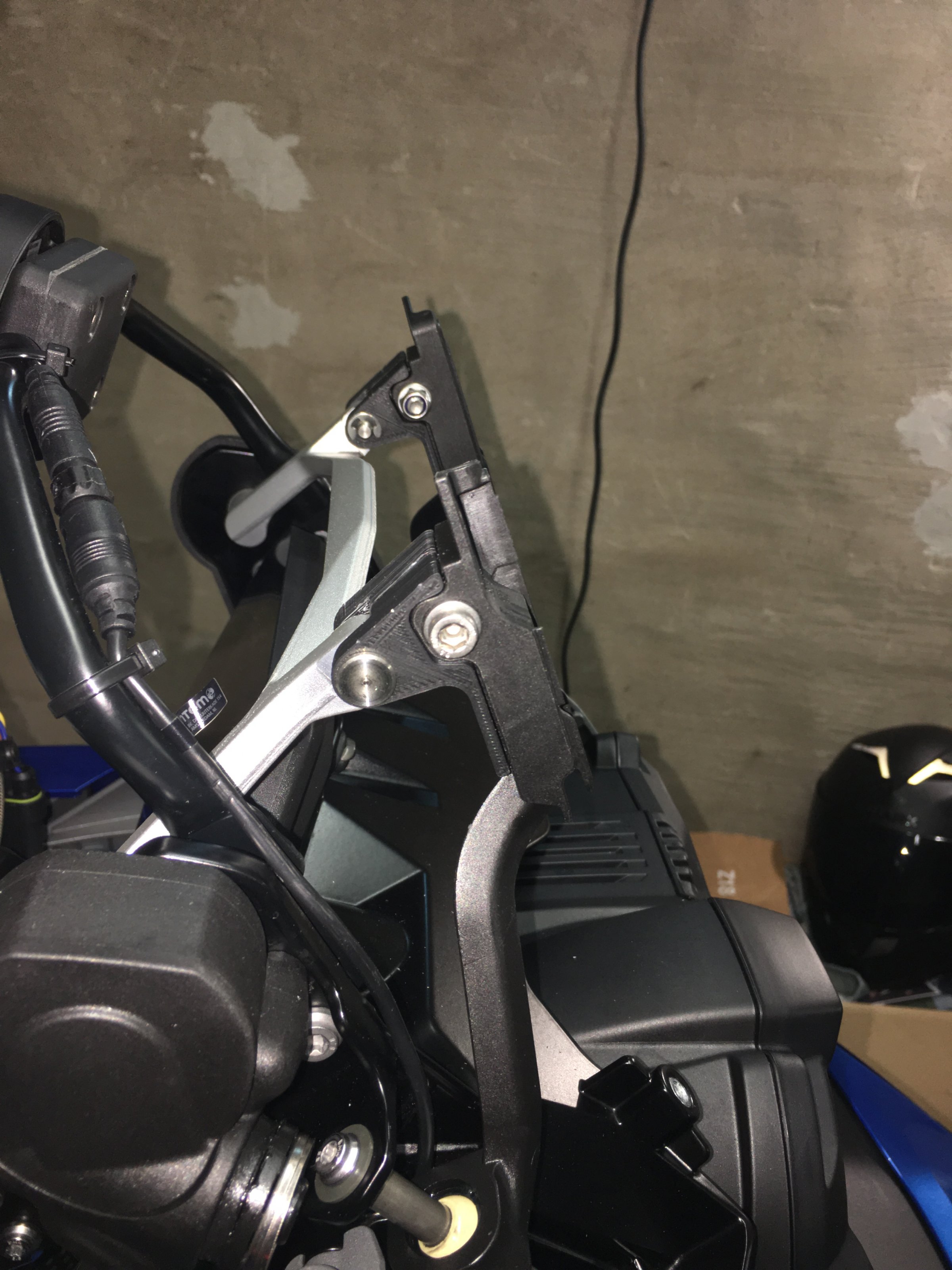

Hallo Jörg, dies ist die Anzahl für beide Seiten. Wenn du dir das entsprechende Bild anschaust, siehst du es auch.
Was ich allerdings nicht geschrieben habe,- die jeweiligen Hälften jedes Verstellers sollten fluchtig miteinander verklebt werden.
VG



[pelikan212]

Stimmt.

Vielen Dank. Werde montieren und mich melden.

Danke



[Gast29174]

Ich hab den Thread in die Linksammlung mit aufgenommen



[Bananenkiste]

Hallo 987mike. Danke für die Dateien.

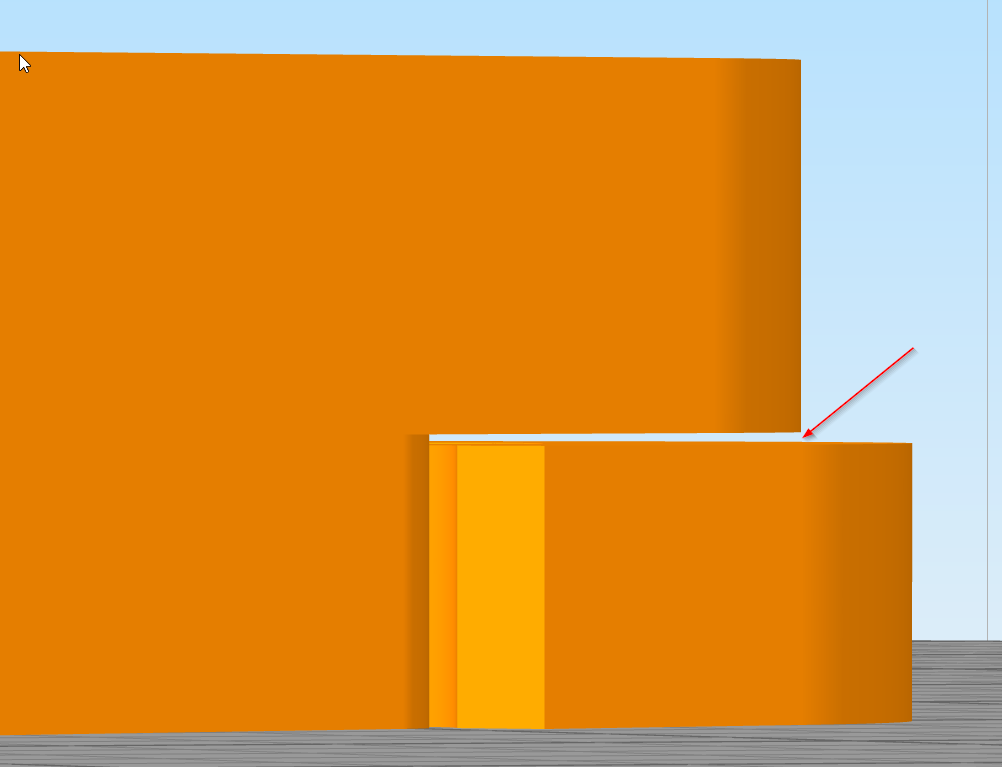

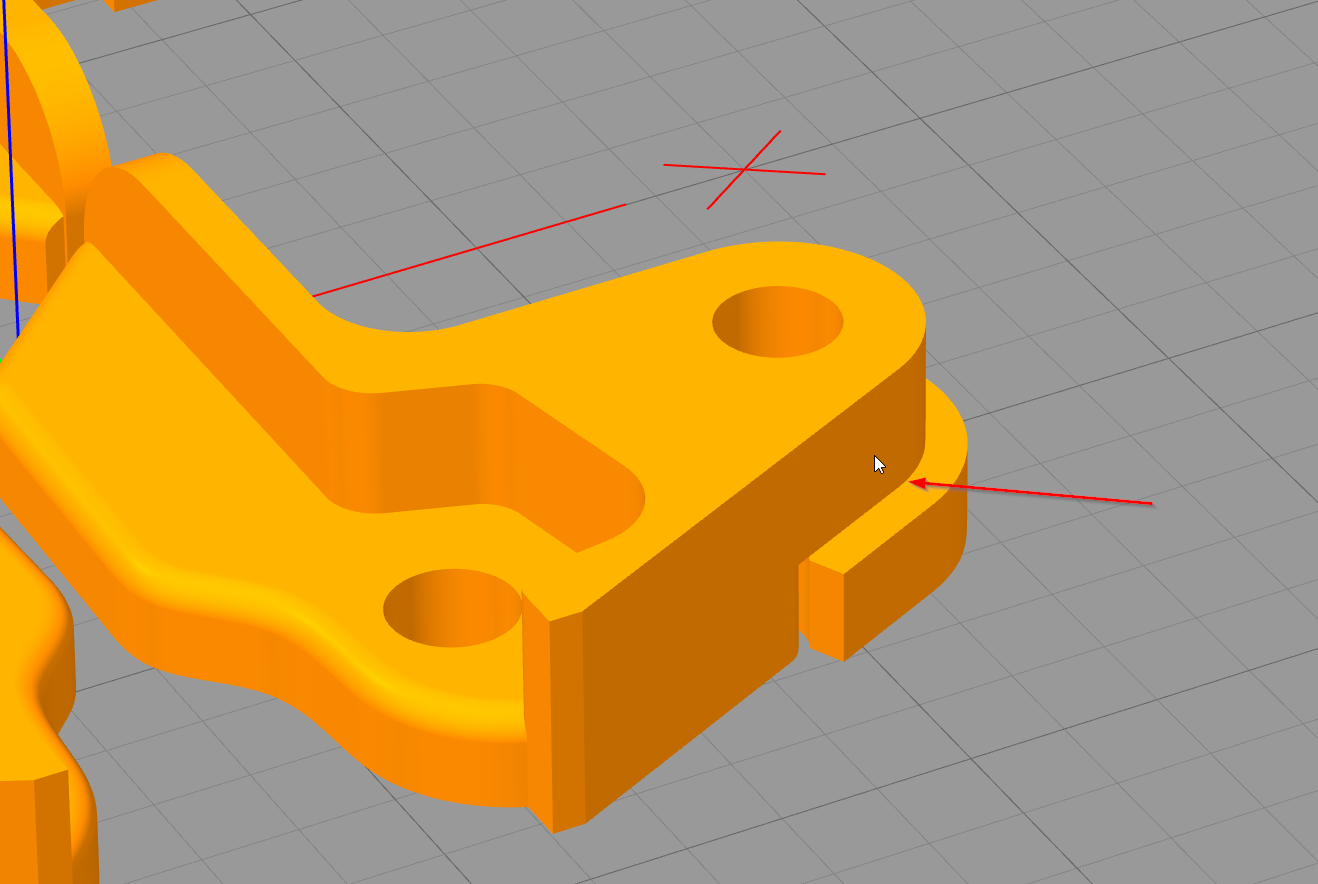

Ist der Spalt in den 3D-Daten (siehe Bilder im Anhang) beabsichtigt und falls ja wofür ist er gedacht ?



[Hobi-01]

Hallo Bananenkiste,
ich bin zwar nicht 987mike, kann die Frage aber trotzdem beantworten.
Der untere Klotz ist Supportgeometrie. Der Spalt ist dafür da, das Teil vom Support zu trennen.
Gruß
Hobi



[Psycho111]

Moin, ich wollte mir gerade die Dateien downloaden, aber die Cloud sagt die Dateien sind nicht mehr vorhanden oder ich habe keinen Zugriff. Kann 987mike die Dateien vielleicht erneut zur verfügung stellen?
Gruß
Patrick



[987mike]

Hallo, die Dateien sind bei einem Festplattencrash leider zerstört worden.
VG



[Majorshark]

Die .stl Dateien habe ich noch.
987mike wenn Du gestattest kann ich die Dateien hier hochladen.

Grüße Frank



[987mike]

Na dann los



[jan13]

Wo kann ich die downloaden ?



[cruizer]

cool wie das mit dem Schwarm- / „ Cloud“-Ansatz hier klappt! Sonst wäre Mike‘s Arbeit mit dem Plattencrash unwiderruflich verloren. Cool!



[Majorshark]

Sehr gern. (Was man nicht immer alles Digital so aufhebt. ;-)

Anbei die beiden Dateien "Satz Scheibenversteller V2" und "Scheibenverstärker" als .stl Dateien von 987mike als .zip Dateien.

Grüße Frank



[Drexstueck]

-gelöscht-



[jan13]

Ich bedanke mich.



[Psycho111]

Vielen dank!



[herbert_r]

servus,
warum braucht man das? gibts einen speziellen grund dazu. so aus neugierde, bevor ich meinem Arbeitsdrucker was drucken lasse.
die frage ist nicht ironisch gemeint!!!



[zyklotrop]

servus,
warum braucht man das? gibts einen speziellen grund dazu. so aus neugierde, bevor ich meinem Arbeitsdrucker was drucken lasse.
die frage ist nicht ironisch gemeint!!!

Wenn du zufrieden bist, brauchst du es nicht. Du weißt es nur, wenn du es brauchst.



[hardy68]

servus,
warum braucht man das? gibts einen speziellen grund dazu. so aus neugierde, bevor ich meinem Arbeitsdrucker was drucken lasse.
die frage ist nicht ironisch gemeint!!!

Die Scheibe lässt sich normalerweise nur rauf und runter stellen. Mit dem Versteller kannst Du sie etwas steiler stellen. Das kann hilfreich sein wenn man Verwirbelungen hat die einen stören.
Abhängig von Helm Scheibe Körpergröße Stellung der Sitzbank etc...
Bei mir hat es gereicht an den oberen Scheibenschrauben 10mm Kunststoffscheiben und längere Schrauben zu verwenden um die Scheibe etwas steiler zu stellen. Dadurch vibriert bei mir der Endurohelmschirm etwas weniger.

Aber wie zyklotrop schon sagte

Wenn Du zufrieden bist brauchst Du ihn nicht!
