Kabelbaum Heck

[Gummi_Q]

Hallo Leute,

hab im Forum keine Antwort auf meine Frage gefunden. Vielleicht weiß jemand von Euch Bescheid ?
An meiner R1100GS, Bj. 1997, sind unter der Sitzbank und am Heckrahmen rechts drei Steckverbindungen am Kabelbaum, die nicht eingesteckt sind. Kann mir jemand sagen, für was diese Stecker gedacht sind??
ich kann mir keinen Reim darauf machen.

Vielen Dank.

Jörg



[Larsi]

Zwei fallen mir ein:

Diagnosestecker (blau, unterm Sitz)
Regenerierventil vom Aktivkohlefilter (nur in USA verbaut)

Foto??



[Gummi_Q]

Ein 3-poliger ist direkt unterm Fahrersitz, mit einem "Blindstecker"verschlossen. Das wird dann der Diagnosestecker sein.
Die anderen beiden habe ich erst vor ein paar Tagen beim Herbstputz entdeckt. Sie stecken rechts am Heckrahmen, zwischen Kotflügel und Rahmen versteckt. Es sind zwei mehrpolige Stecker ohne sichtbaren Nutzen. Davon ein Bild zu machen, wird schwierig.

Aber vielen Dank für die Antwort.



[edelweiß GS]

Hi Jörg

Einer könnte auch vom CO-Poti sein,wenn se kein KAT hat.



[Gummi_Q]

KAT hat sie. Ich probier mal ein Bild zu machen.



[Gummi_Q]

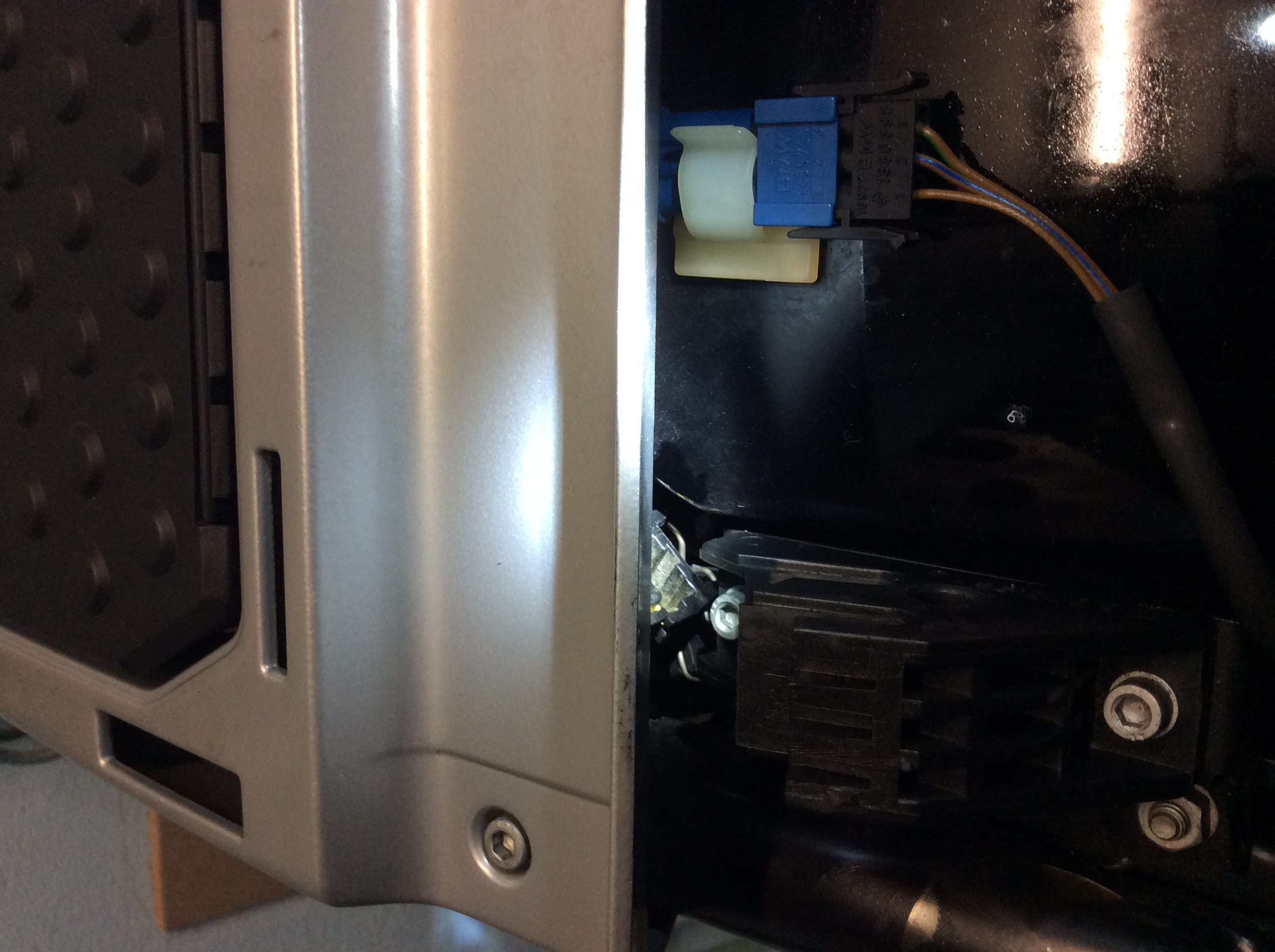

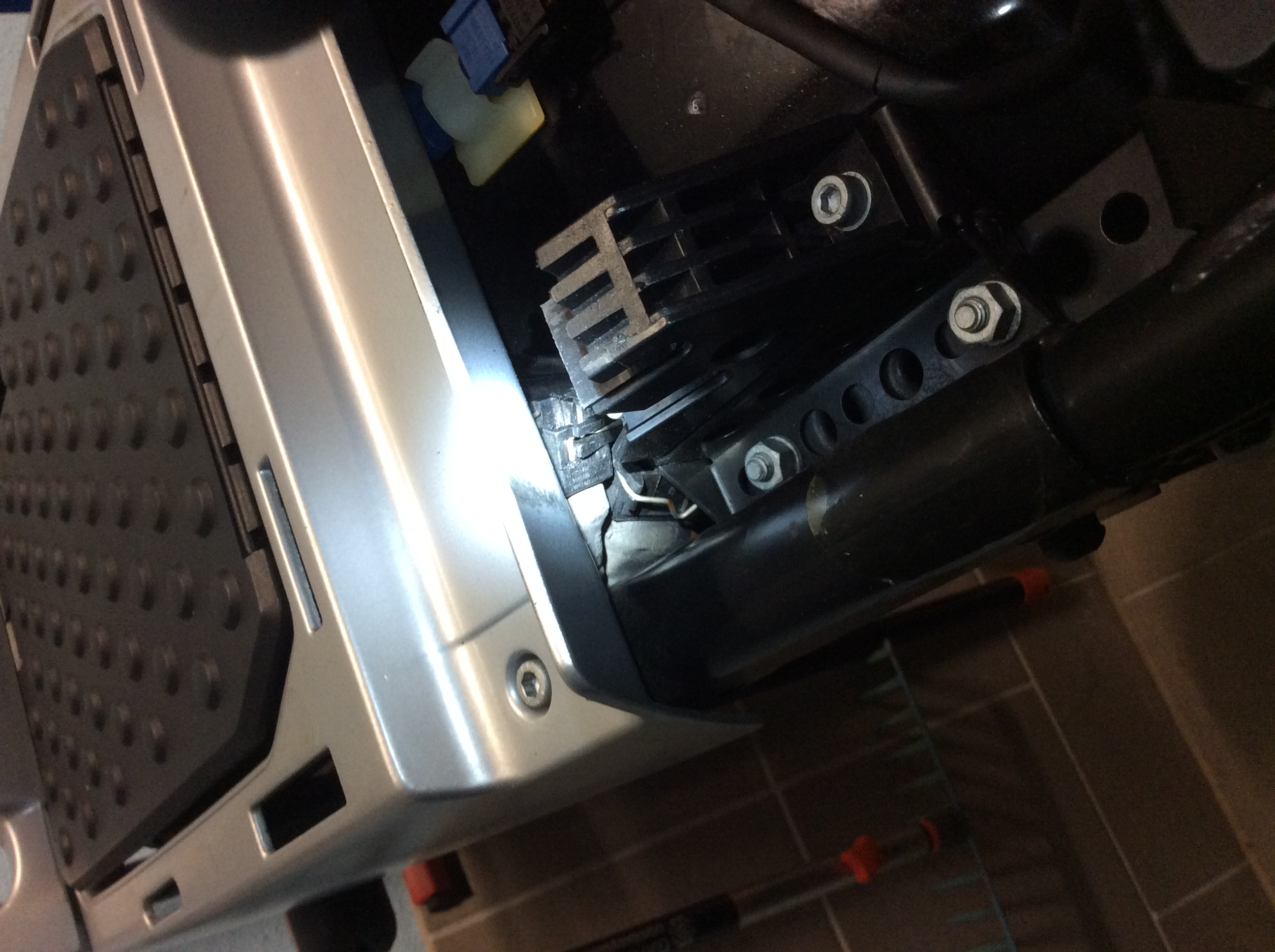

Hier ein paar Bilder:



[Gummi_Q]

Schlechte Bilder, ich weiß. Aber man erkennt zumindest den genauen Ort am Moped.

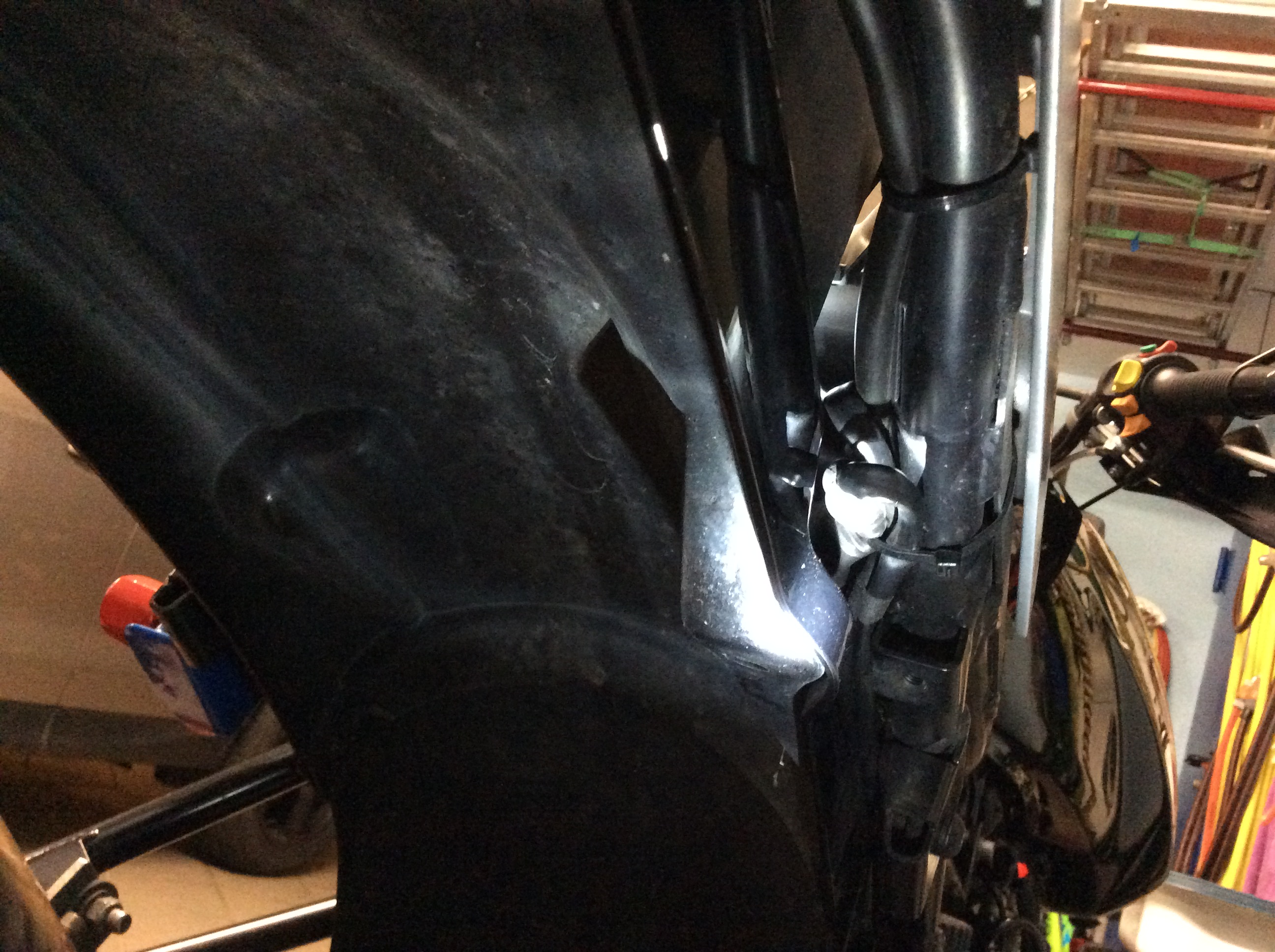

Ein Bild habe ich noch:



[gerd_]

Hi
Wie Larsi bereits sagte:
Unter dem Sitz ein flacher, blauer Stecker = Diagnose 4V1 Diagnosestecker R1100 xx
Unter der rechten Pobacke der Sozia Anschluss für das CO-Poti (nur belegt wenn keine Lambdasonde tätig ist) und
Anschluss für den Kohlefilter der Kalifornienversion (ist genauso getaktet wie die Zündung)
gerd



[Gummi_Q]

Hallo Gerd,

vielen herzlichen Dank für diese kompetente Antwort. Damit ist alles geklärt.

Grüße aus dem kurvigen Südschwarzwald,

Jörg
