Zusatzscheinwerfer (China) verkabeln

[guenniguenzelsen]

Hallo zusammen,
ich habe mir einen Satz dieser China-LED-Zusatzscheinwerfer mit E9 Kennzeichnung für meine 2010er K25 TÜ gekauft.

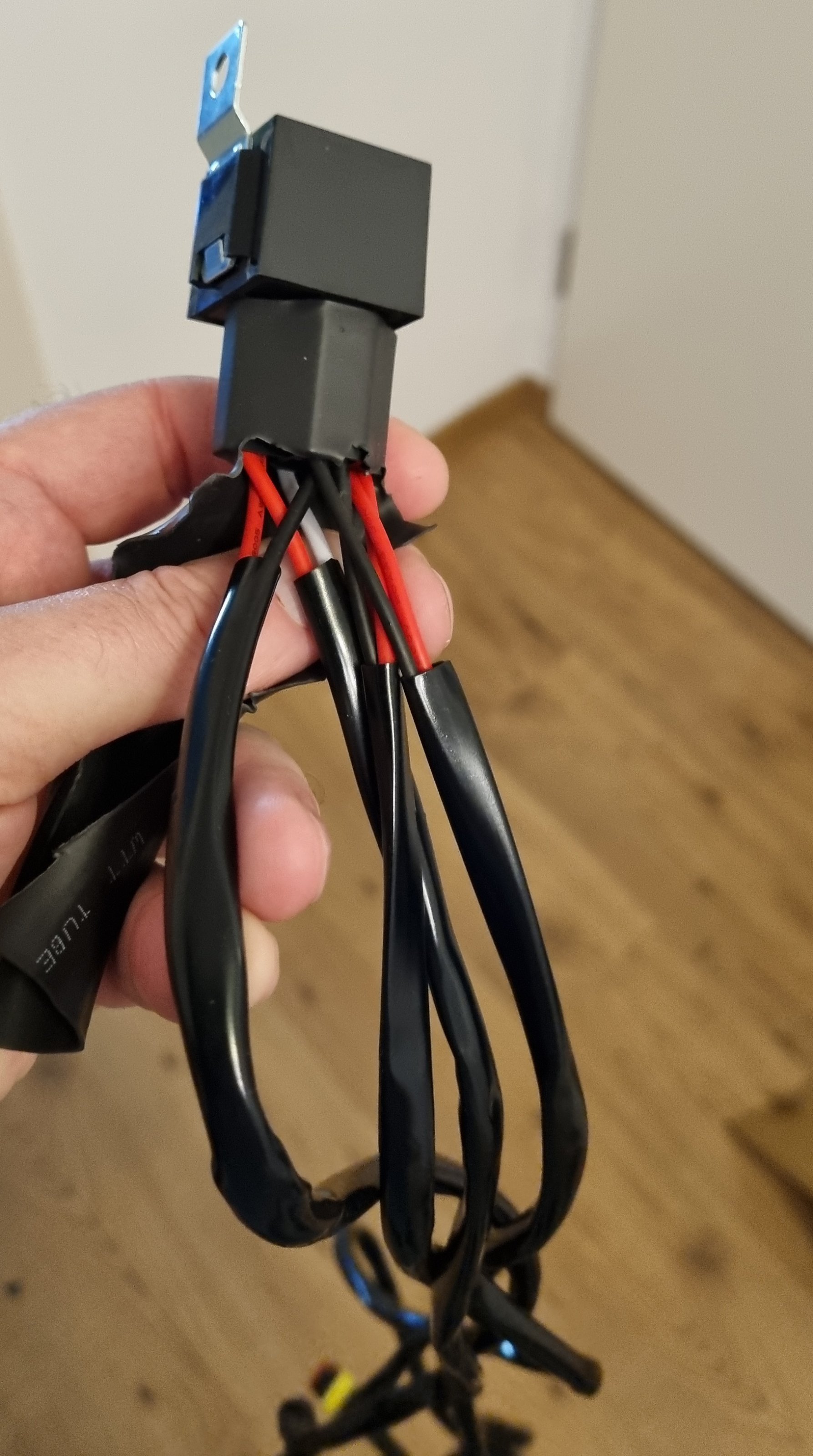

Dabei ist ein Kabelbaum mit Relais und Schalter.
So wie ich das sehe, ist nur vorgesehen, Plus und Masse direkt an die Batterie anzuschließen.

Ich würde aber gerne die Steuerung über das Standlicht abgreifen, so dass die Led-Scheinwerfer nur funktionieren, wenn das Standlicht an ist. Zusätzlich soll auch der Schalter funktionieren (wenn Standlicht an, kann per Schalter das LED-Licht an und aus geschaltet werden).

Ist das mit dem vorhandenen Kabelbaum möglich, bzw was müsste modifiziert werden?

Das reine Verkabeln bereitet mir keine Probleme, aber elektrische Schaltungen etc sind nicht meine Stärke.

Gruß
Thomas



[beko]

So etwas habe ich an meiner LC verbaut. Es ist richtig das Masse und Plus direkt an die Batterie angeschlossen werden. Den Strom für das Relais kannst du dann vom Standlicht nehmen. Die Scheinwerfer haben somit nur dann Strom wenn auch das Standlicht an ist.



[gerd_]

Hi
Standlicht >> Schalter >> Relais.
Den Arbeitsstromkreis direkt an die Batterie.
Das ist die klassische Schaltung.
gerd



[guenniguenzelsen]

Vielen Dank Euch beiden!
Da ich eine ziemliche Elektro-Null bin noch eine Rückfrage.

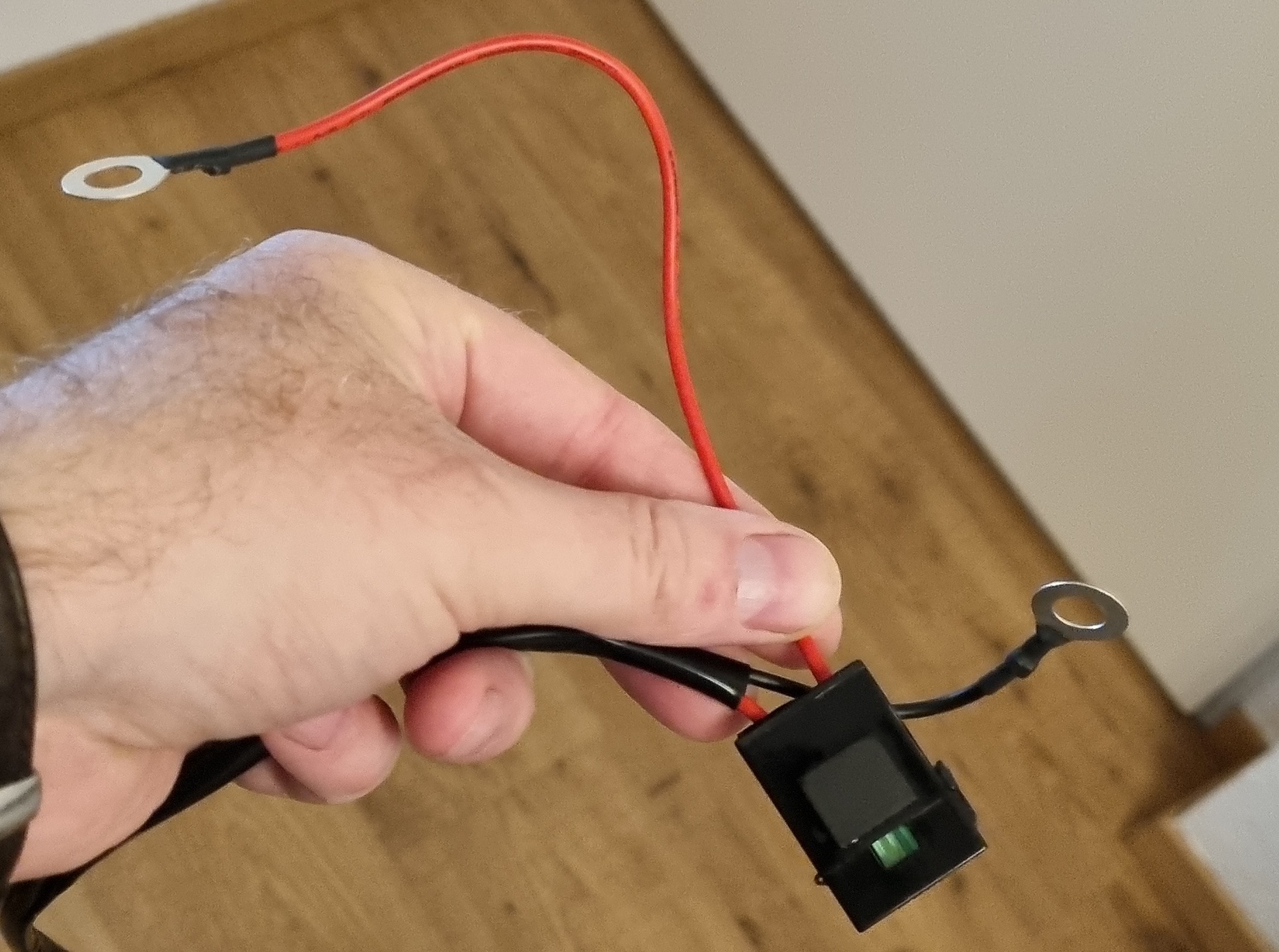

Vom Schalter kommen zwei Kabel (rot und weiß)

Rot geht auf Klemme 30 am Relais. Zusammen mit dem Kabel das zur Batterie führt.

Weiß geht (allein) auf Klemme 85

Ich kappe nun das rote Kabel des Schalters am Relais und lege es stattdessen an das Plus des Standlichts.
Ist das richtig?



[nobbe]

oje -- du solltest das evtl besser machen lassen

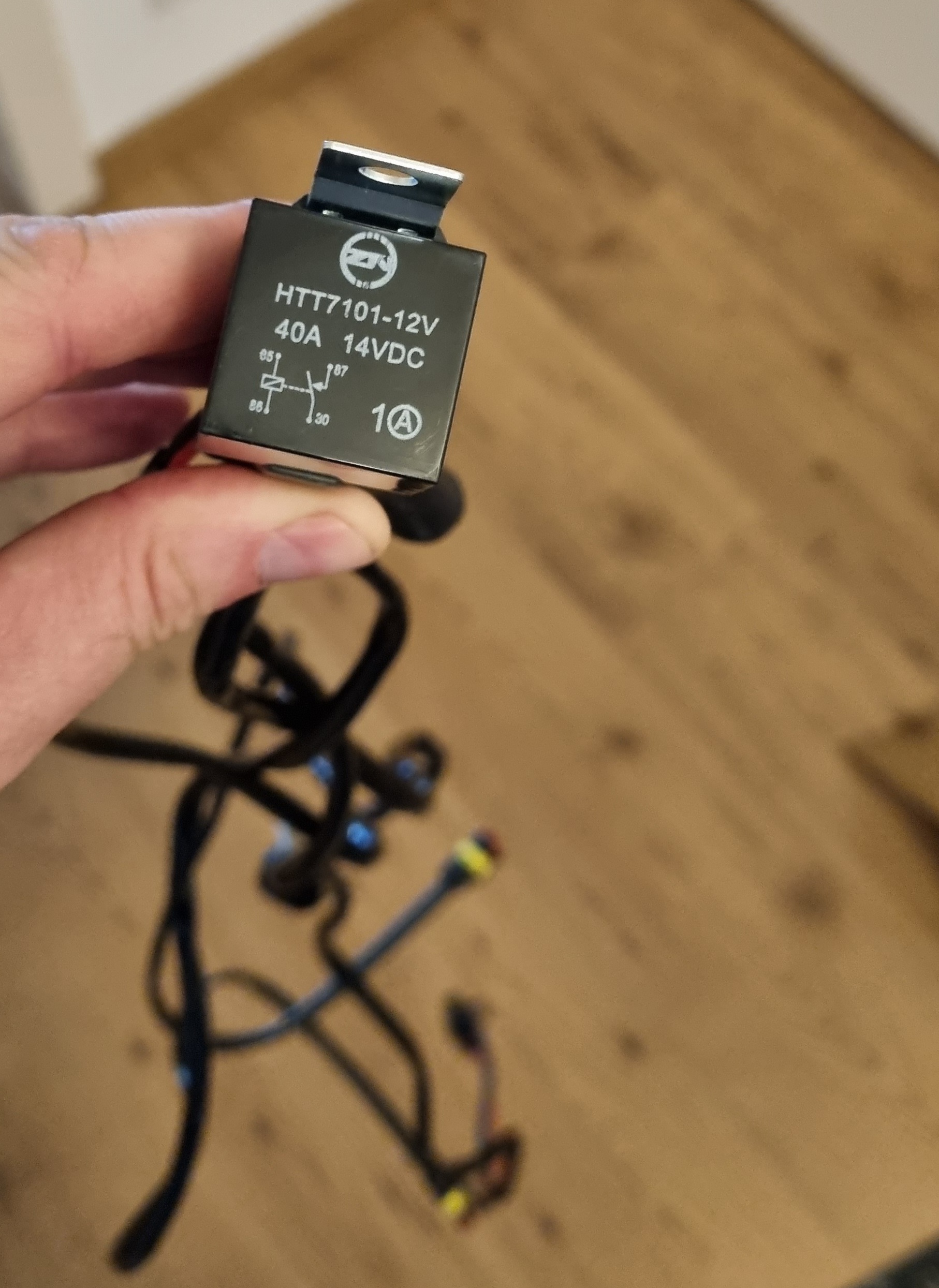

85 & 86 sind relais spule - hier schalten per standlicht + schalter

87 & 30 sind geschalten für die verbraucher - batterie - sicherung , dann 30 rein , dann 87 raus , oder umgekehrt (ist egal) - dann LED - achtung : LED sind + / - gepolt

geschaltet wird immer über die "plus" leitung , niemals die "minus = masse"

ein multimeter (kostet ab 10 €) ist hier hilfreich



[guenniguenzelsen]

oje -- du solltest das evtl besser machen lassen

Niemals!
Das gehört zum Hobby dazu

Alles funktioniert jetzt.
Eure Anleitungen waren super...ich habe es so versucht, wie in meinem vorigen Beitrag beschrieben und es ging direkt.

Statt des Standlichtes habe ich allerdings das Abblendlicht angezapft.
So bleiben die LED-Scheinwerfer während des Startvorgangs noch aus.

Die 30A Sicherung habe ich noch gegen eine 7,5A Sicherung ausgetauscht.

Gruß
Thomas



[Benno]

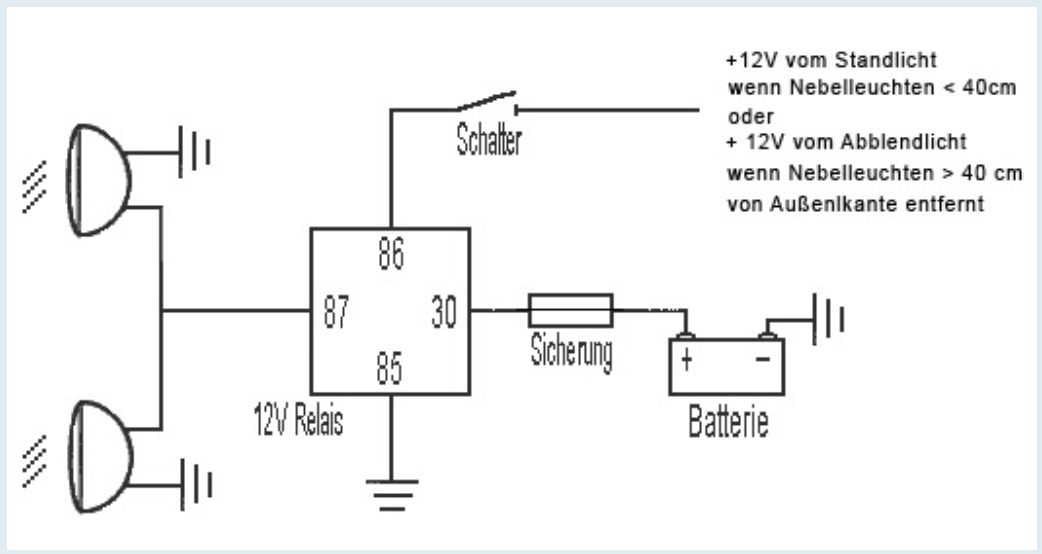

Falls das noch mal jemand machen will, hier ein Anschlussplan:
