R 1200 GS WP EDS I Schaltplan

[funcarver]

Servus....

Hat jemand von euch einen Schaltplan von dem WP EDS 1?

Ich möchte gerne einen Knopf für die Einstellung des Fahrwerks vorne von der der Armatur an den Lenker verlegen, ist einfach bequemer wenn man mal während der Fahrt umstellen möchte....

Wäre klasse wenn mir jemand helfen könnte....



[tt777]

Hi,
schick doch mal eine PN an ElchQ ich glaube er hat sich mit dem WP EDS intensiv beschäftigt.



[funcarver]

Super, danke, werd ich mal machen.....



[ElchQ]

Servus Norbert,

wie schon per PN geschrieben... Du hast doch eh schon die Bedieneinheit am Lenker? Was brauchst Du da noch?



[funcarver]

Ich hab die Einheit neben dem Tacho, da ist aber immer etwas umständlich hin zu kommen, und ich muss den Lenker lenke loslassen. Das originale ESA ist auch vom Lenker aus zu bedienen, so einen Schalter würde ich mir zusätzlich noch an den Lenker basteln...



[ElchQ]

Servus Norbert,

bist Du Dir sicher, dass Du auch ein WP EDS1 hast? Auch die erste VErsion hatte eine Bedieneinheit, die am Lenker montiert wurde.
Ein paar Fotos waeren evtl. hilfreich!

Btw, so einfach mti ein paar Schaltern ist es auch beim WP EDS nicht getan, denn die Bedieneinheit hat selbst eine Elektronik und uebermittelt an die Zentraleineinheit die Einstellungen seriell..


Gruesse



[funcarver]

Also es ist definitiv ein EDS I.

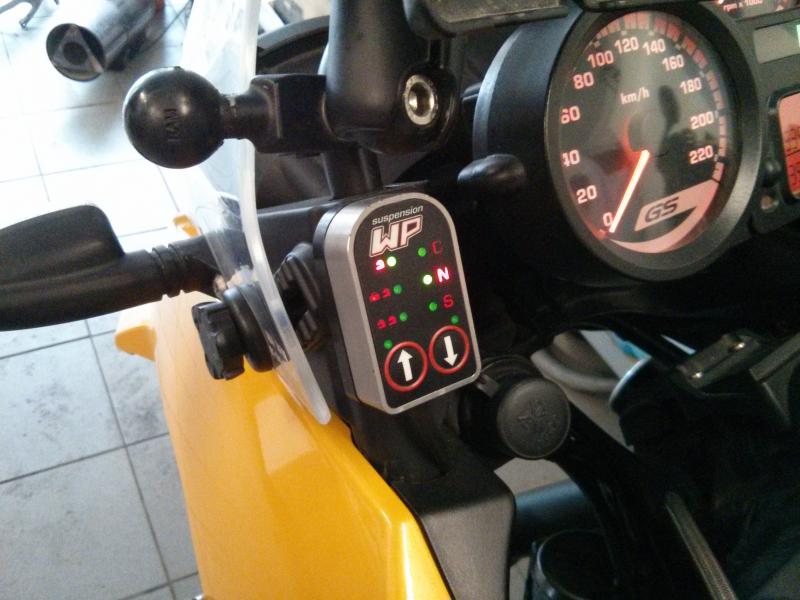

Der Schalter auf dem linken Bild ist das Einzige was ich habe. Laut Einbauanleitung ist das aber auch alles....

Die Folientasten sind nicht das ware, richtige Tasten wären besser....



[ElchQ]

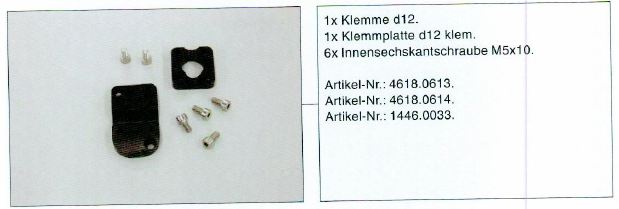

Genau dieses Teil ist die Bedieneinheit. Diese gehoert eigentlich an den Lenker. Ich habe dazu zwei gefraesste Aluteile, die als Klemmhalter fuer die Lenkermontage dienen. WP Germany in der Naehe von Amberg kann Dir da helfen.

Wie gesagt, in diesem Teil ist selbst eine Steuerelektronik, da kannste mit ein paar Schaltern dazwischen nichts machen... Ich empfehle Dir, die Einheit an den Lenker zu montieren.


Gruss



[funcarver]

Hast du mal ein Foto wie das am Lenker aussieht? Eventuell kann man auch die Teile erkennen mit denen die Einheit befestigt wird.



[ElchQ]

Entschuldige, hat etwas gedauert...

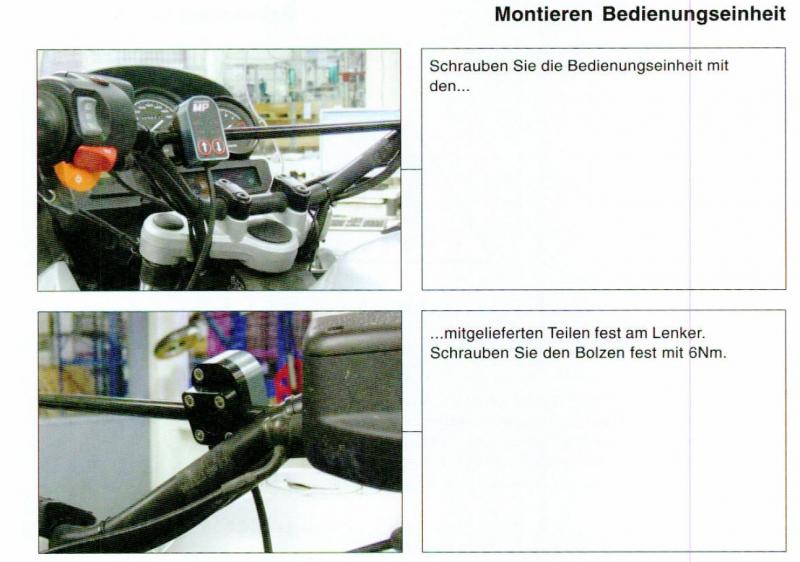

Anbei zwei Bilder, die Dir weiter helfen....


Gruss
