Soziusfussrasten

[Doc_on_two_wheelz]

Hi zusammen! Evtl eine etwas merkwürdige Frage aber kann es sein dass die Soziusfussrasten vom Aufbau her rechts und links nicht identisch sind? Wenn man von hinten aufs Motorrad schaut haben die Streben der rechten Raste etwas steilere Winkel ...

Danke im Voraus!
Grüße!



[wed]

Ist wahrscheinlich konstruktionsbedingt. Irgendwo muss ja auch der Endschalldämpfer vorbei. Wenn Du den Abstand Fußraste zu Rad/Reifen misst und vergleichst, wirst Du´s wissen.
Gruß
Wed



[Brauny]

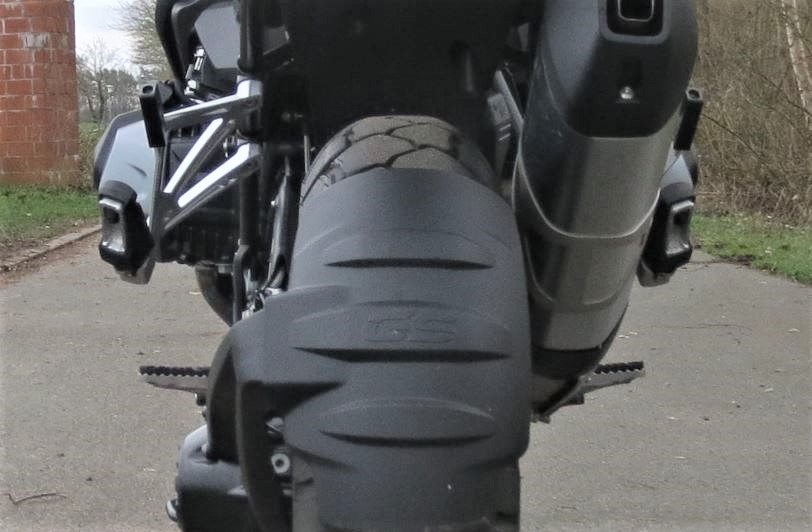

Immer mal wieder wird auch das Heck als schief angesehen. Meist werden Fotos als Beweis genommen. Es stellt sich aber fast immer raus, dass schon ein ganz leichter Versatz nach links oder rechts ausreicht um ein schiefes Bild darzustellen.
Die Kofferhalter an denen auch die Rasten sind, sind exakt spiegelverkehrt. Alles hat natürlich so seine Toleranzen, aber so viel, das man von schief reden kann ist das auch nicht.

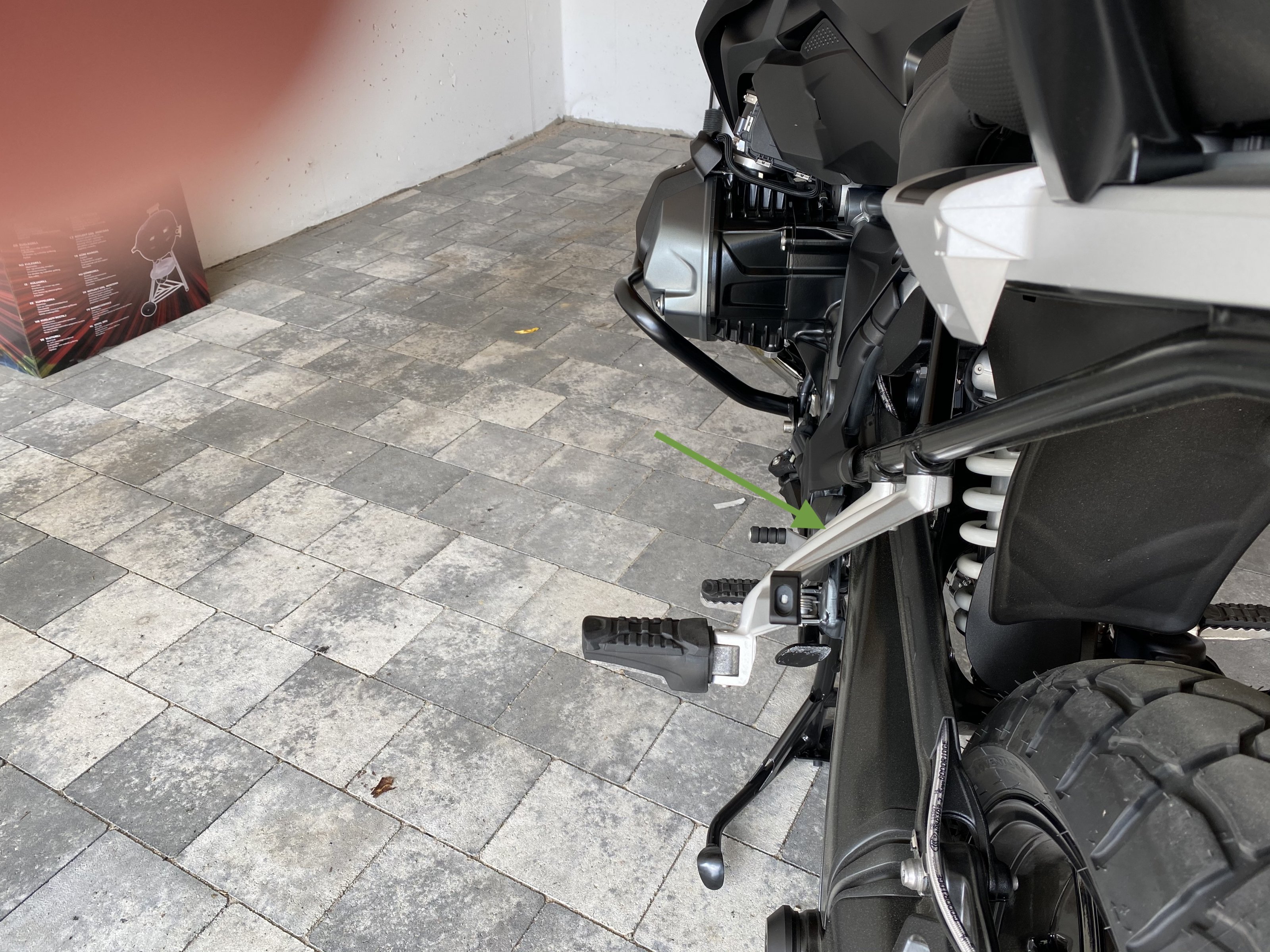

Hier mal ein Foto dazu. GS steht auf Hauptständer und Foto ist (fast mittig) ausgerichtet.
Versuche das mal nachzustellen, eventuell mit Stativ arbeiten.

Gruß Brauny



[MichiH]

Auf dem Foto sehe ich, das die rechte Fußraste (fahrer) um ca 5 mm höher ist, als die linke.
Dies lässt sich ja relativ einfach messen, zu einem festen zB. Rahmenpunkt



[Doc_on_two_wheelz]

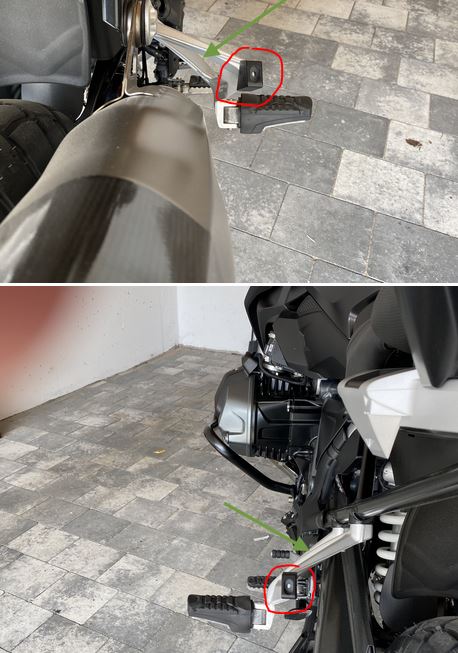

Auf den Bildern sieht man besser was ich meine:

Bild oben: Deutlicher "Winkel" zwischen den Holmen der Raste

Bild unten: Holme sind fast deckungsgleich....

Ist das bei euch auch so?



[Brauny]

Auf dem Foto sehe ich, das die rechte Fußraste (fahrer) um ca 5 mm höher ist, als die linke.
Dies lässt sich ja relativ einfach messen, zu einem festen zB. Rahmenpunkt

Hast Recht. Die Rechte Fahrerraste ist 2 / 3 Grad eher am Anschlag. Sollte etwas weiter runter gehen. Muss ich reklamieren. Aber auch hier ist der Anschraubpunkt in der gleichen Höhe wie links.
Gruß Brauny



[MichiH]

Hast Du schon nachgemessen, bei mir ist der anschraub punkt um genau 4mm höher , als links
Fahrerfußraste



[Brauny]

Auf den Bildern sieht man besser was ich meine:
Bild oben: Deutlicher "Winkel" zwischen den Holmen der Raste
Bild unten: Holme sind fast deckungsgleich....
Ist das bei euch auch so?

Im unteren Bild schaust du exakt auf die Kofferhalterung, aber im oberen (rechts) deutlich mehr zur Mitte. Gleich das mal aus, dann verschwindet die hintere Strebe.

Gruß Brauny



[MichiH]

Das schaut rechts aber schon komisch aus, mit dem Kofferhalter.



[Brauny]

Mal so Grundsätzlich würde ich, wenn da konstruktiv Höhenunterschiede bei Fußrasten wären, dieses als Fehlkonstruktion bezeichnen.
Passen denn die Koffer exakt dran?



[Doc_on_two_wheelz]

Ich habe noch keine Koffer probiert.... wäre aber der nächste Schritt...

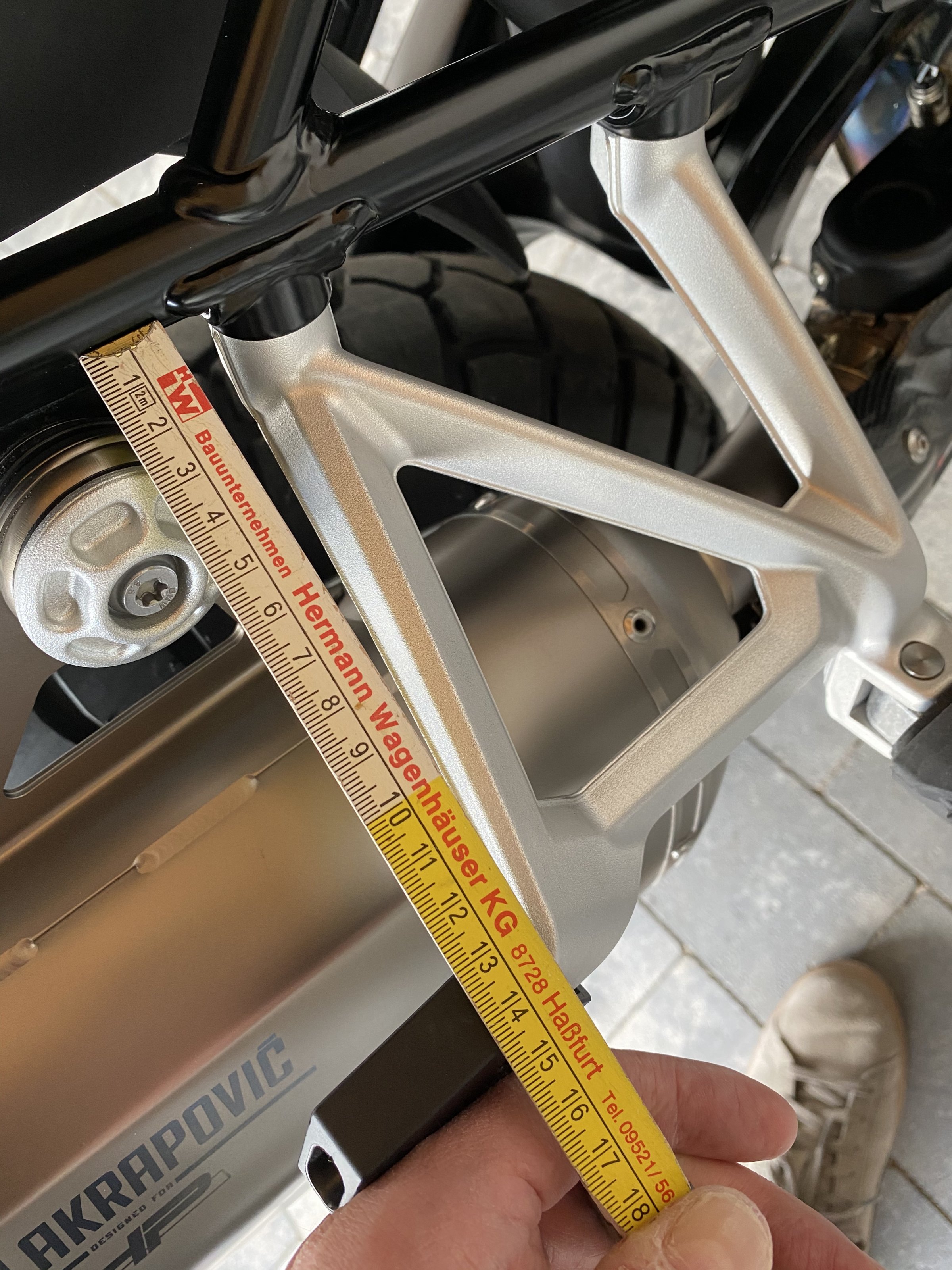

Ich habe mal ein bisschen rumgemessen: Ist der Unterschied normal??? Irgendwas scheint da nicht zu passen. Unterschied von ca. 3 cm....



[Doc_on_two_wheelz]

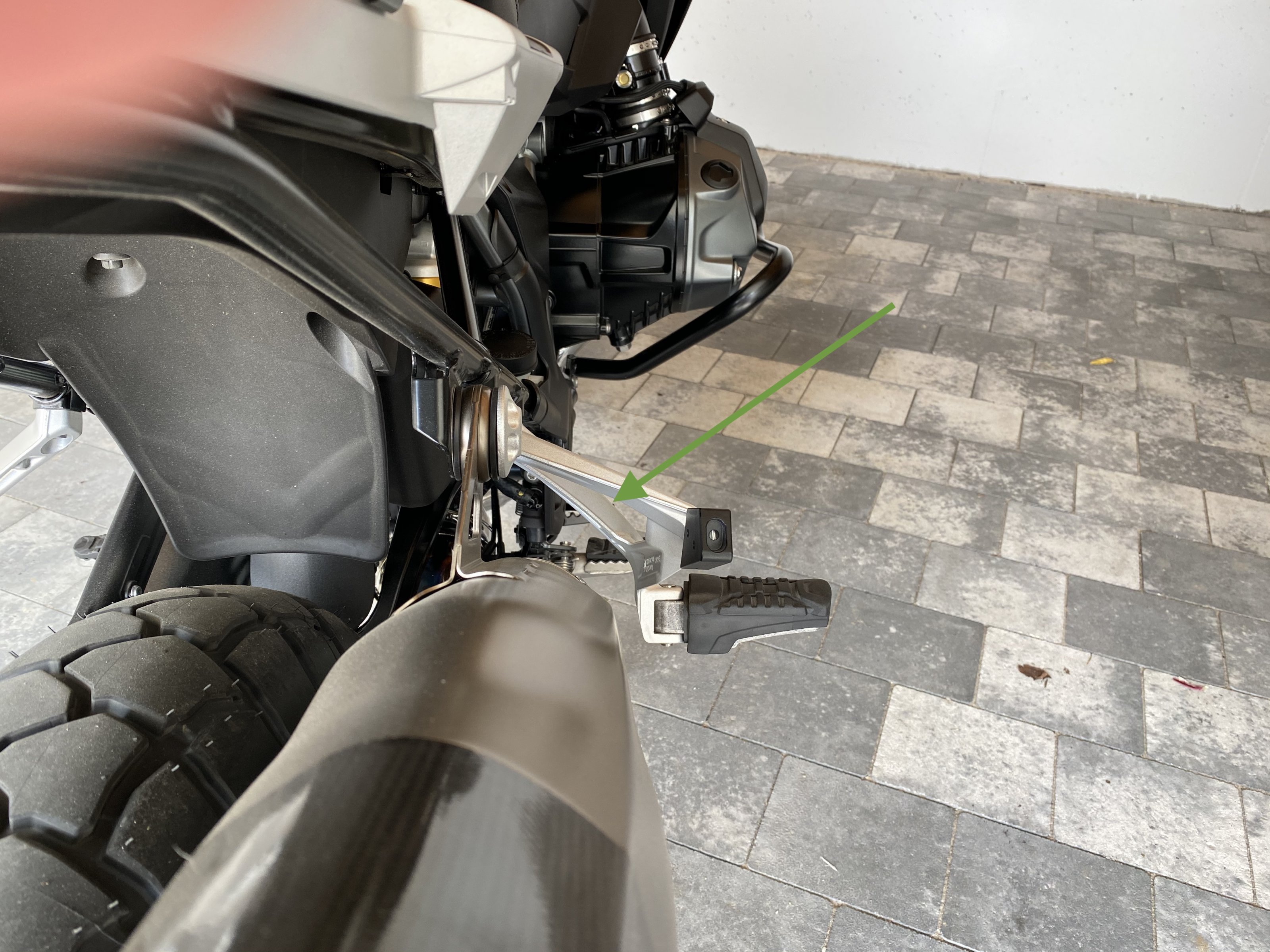

Und hier noch die Bilder aus der richtigen Perspektive. Es ist noch ein Unterschied erkennbar.



[wed]

Irgendwer ist da nicht ausgelastet. Wenn vielleicht die Befestigung unterschiedlich ist (aus welchen Gründen auch immer), dann müsste die Raste doch symmetrisch sein, zumindest in Länge und Höhe. Mit Meterstab ohne zusätzliche Hilfsmittel irgendwas von einer schrägen Strebe ableiten ist schon sehr gewagt.
Lasst es gut sein. Diese Teile müssen nach Zeichnung gefertigt werden wie alles an dem Fahrzeug. Und die Toleranzen dürfen sich nicht summieren. Andernfalls verlässt das Fahrzeug nicht das Werk.
Gruß
Wed



[Doc_on_two_wheelz]

Bzw. kann es sein dass sich die Rasten irgendwie verbiegen wenn ein Sozius darüber aufsteigt?... (ca. 80 kg all in)...
Sorry für die doofen Fragen aber irgendwie treibt mich das gerade ziemlich um.



[Brauny]

Ich kann deine Messung bestätigen. Die beiden Halter sind Unterschiedlich. Rechts etwas weiter raus. Höhe der Anbauteile aber gleich. Wahrscheinlich geht man wirklich dem Ausfuff aus dem Weg.

Gruß Brauny



[GSLudwig]

Bzw. kann es sein dass sich die Rasten irgendwie verbiegen wenn ein Sozius darüber aufsteigt?... (ca. 80 kg all in)...
Sorry für die doofen Fragen aber irgendwie treibt mich das gerade ziemlich um.

Normalerweise nicht.



[MichiH]

Hi

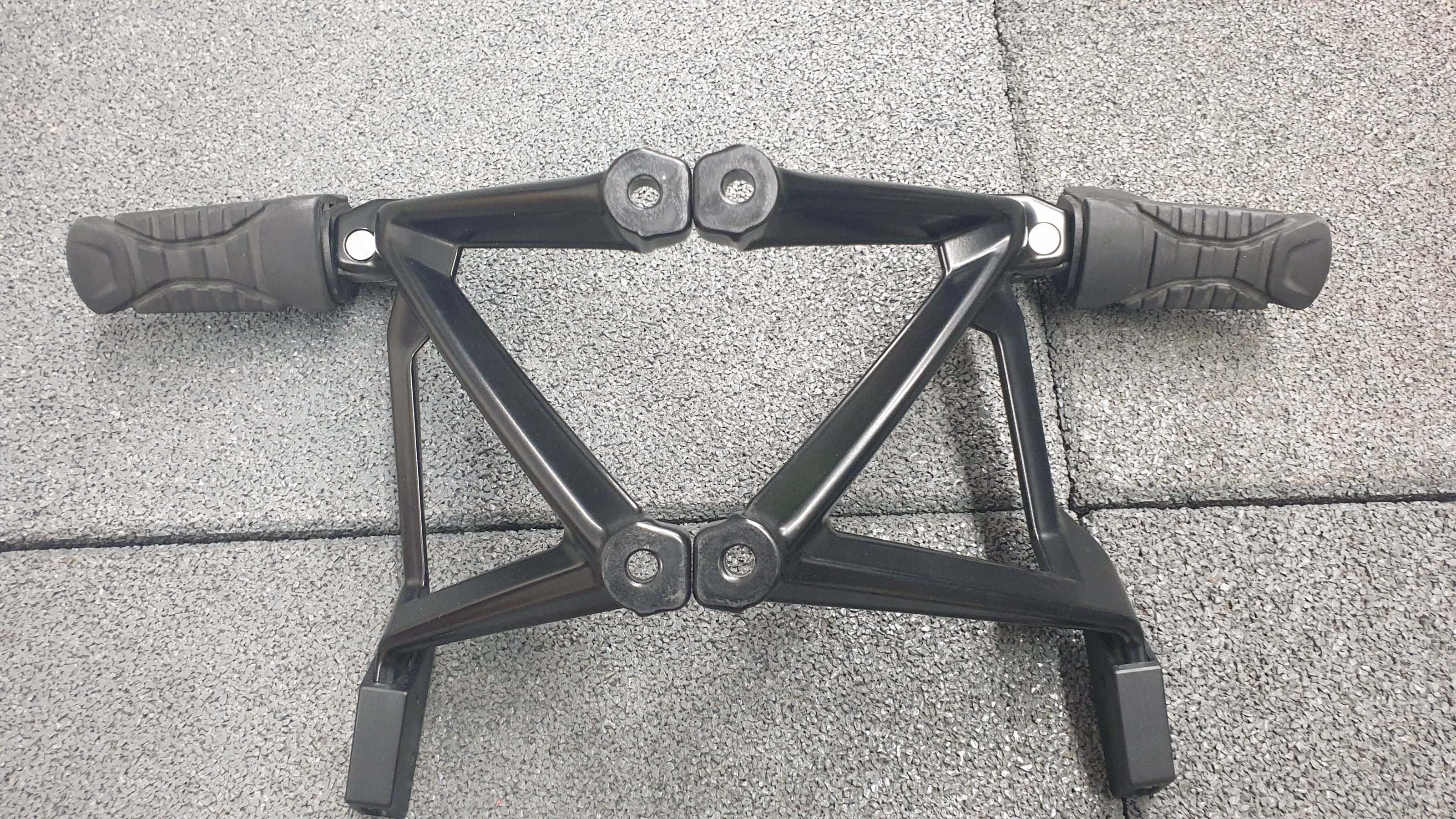

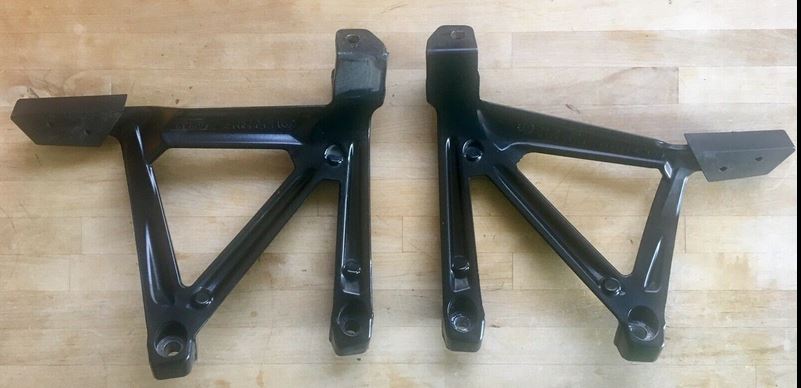

Habe auch noch Fotos dazu, die beiden Halter sind kpl. Unterschiedlich konstruiert .



[Brauny]

Also, da haben wir doch heute wiedermal was gelernt. Das ober Foto von Michi zeigt es ja sehr deutlich. Fußrasten sind so exakt an gleicher Position. Kofferaufnahme rechts weiter raus, wegen Auspuff. Muss dann an den Koffern auch unterschiedlich sein.

Allseits noch frohe Ostern und
Gruß Brauny



[Doc_on_two_wheelz]

Ich kann deine Messung bestätigen. Die beiden Halter sind Unterschiedlich. Rechts etwas weiter raus. Höhe der Anbauteile aber gleich. Wahrscheinlich geht man wirklich dem Ausfuff aus dem Weg.

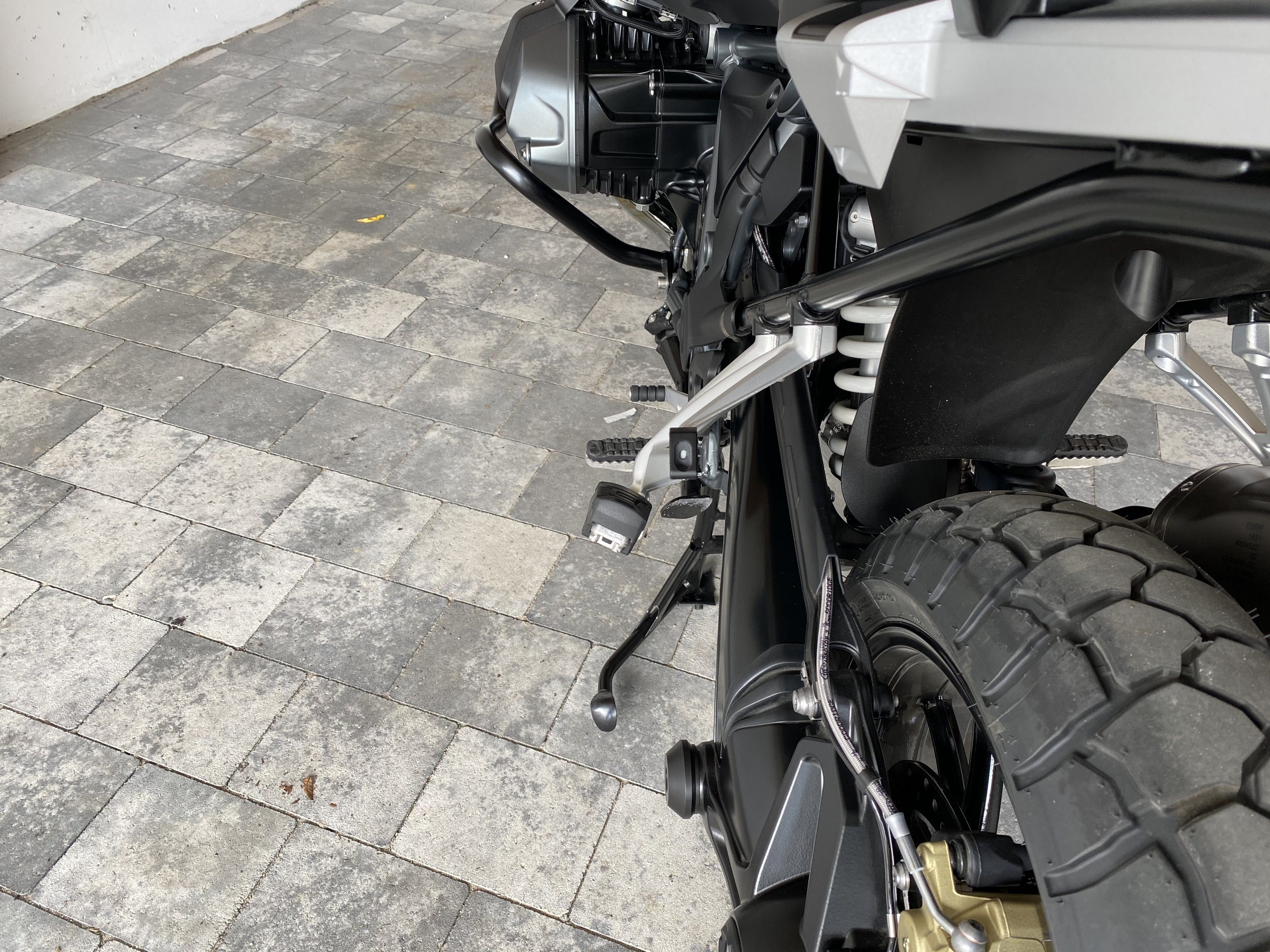

Anhang anzeigen 338852
Gruß Brauny

Vielen Dank fürs Nachmessen! :-)



[Gonzo2]

Ihr habt Probleme...
