Motorschutzbügel demontieren, welche Schraube einsetzen?

[Bonham]

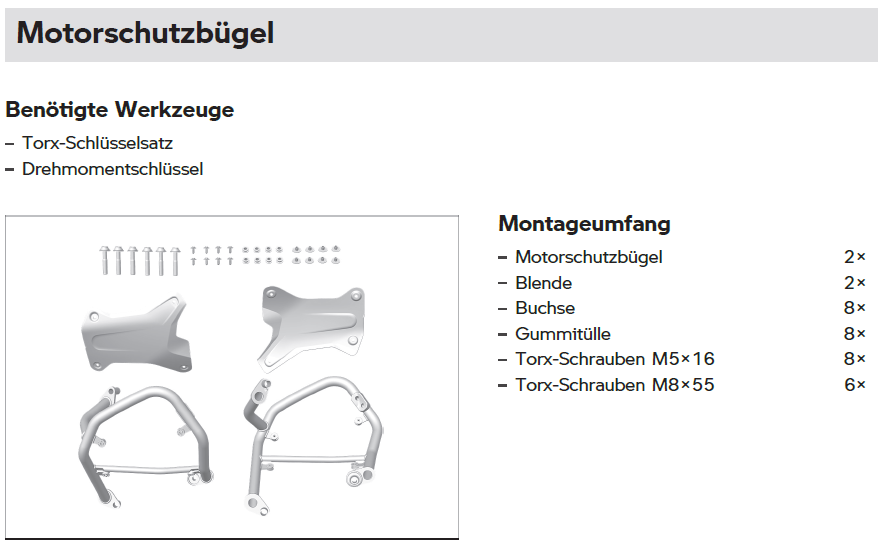

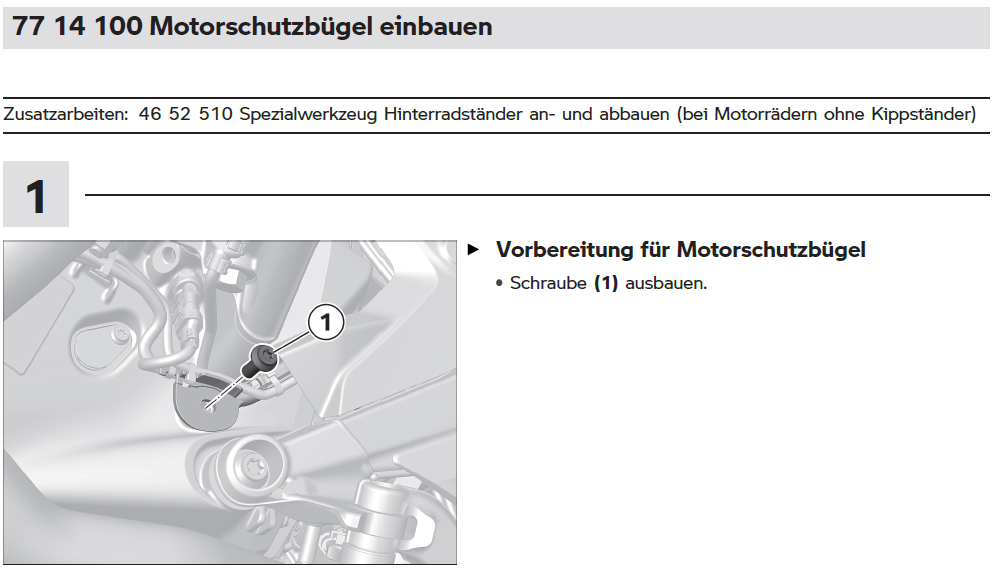

In der Einbauanleitung für die originalen Motorschutzbügel steht, dass man vorbereitend eine Schraube entfernen muss, um anschließend die Schutzbügel zu montieren:

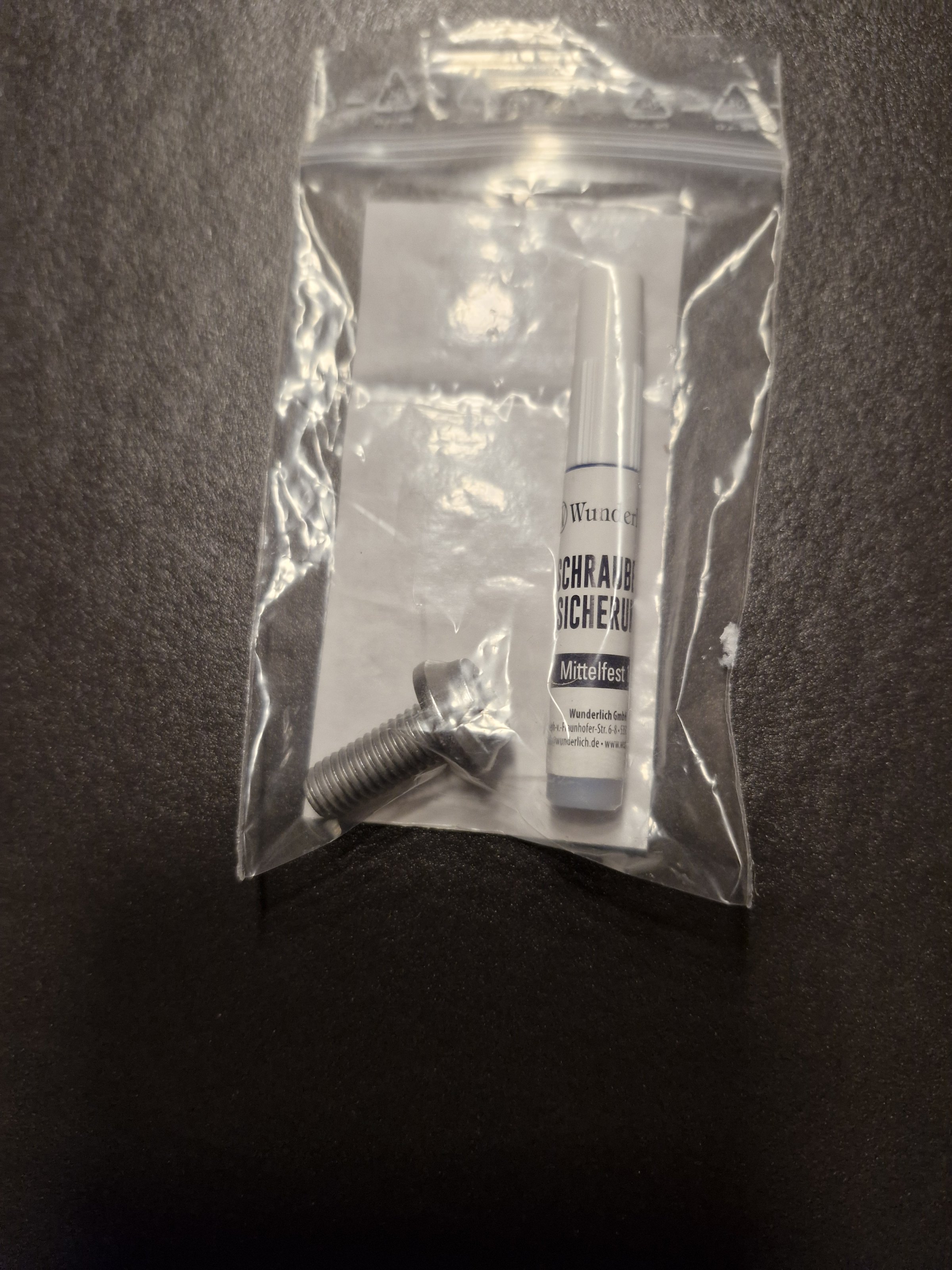

Ich habe das Enduro Paket und die Bügel waren bei Auslieferung montiert. Jetzt habe ich die Bügel demontiert aber mir fehlt die einzusetzende Schraube. Die zusätzlich beigelegten Schrauben sind leider alle zu lang.
Nun meine Frage: Weiß jemand, welche Schraube dort rein muss?
Ich habe bei Leebmann24 schon gesucht, aber leider nichts gefunden.

Vielen Dank!



[GS80XR]

hängt da der Kabelkanal vom Getriebe an der Stelle, schau die Tage mal bei meiner nach. Könnte dann die Schraube sein aber ohne Gewähr.
M8x20-8.8-ZNNIV
Artikel Nr.: 10065752
Hersteller Nr.: 07129907383



[Grinser]

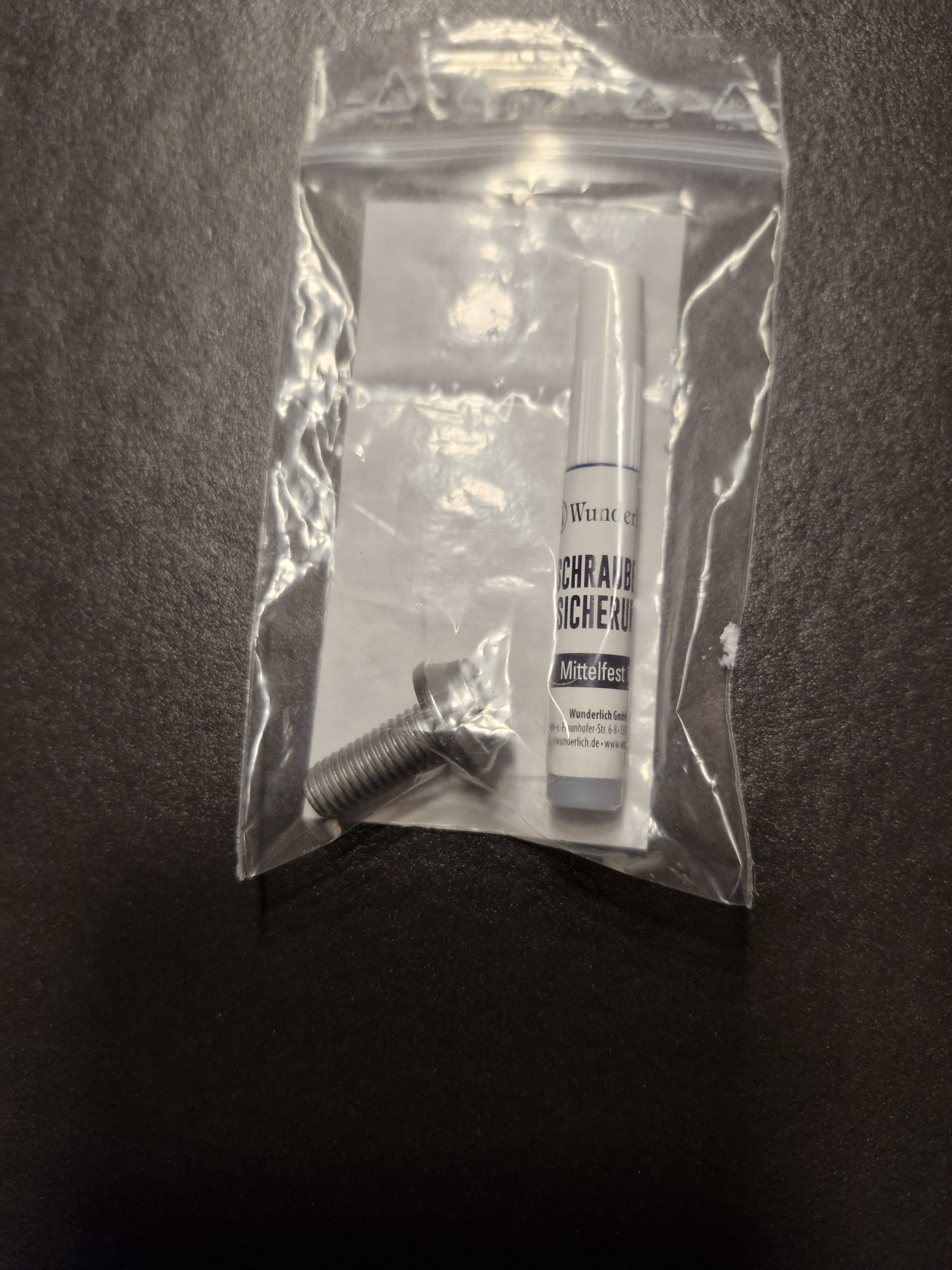

Hallo Bonham, das müsste die Schraube sein.




Kann ich dir unversichert mit DHL für 5 Euro schicken.
Bei Interesse PN an mich, zwecks Adresse.
Gruß Holger



[Bonham]

Hallo Bonham, das müsste die Schraube sein.
Kann ich dir unversichert mit DHL für 5 Euro schicken.
Bei Interesse PN an mich, zwecks Adresse.
Gruß Holger

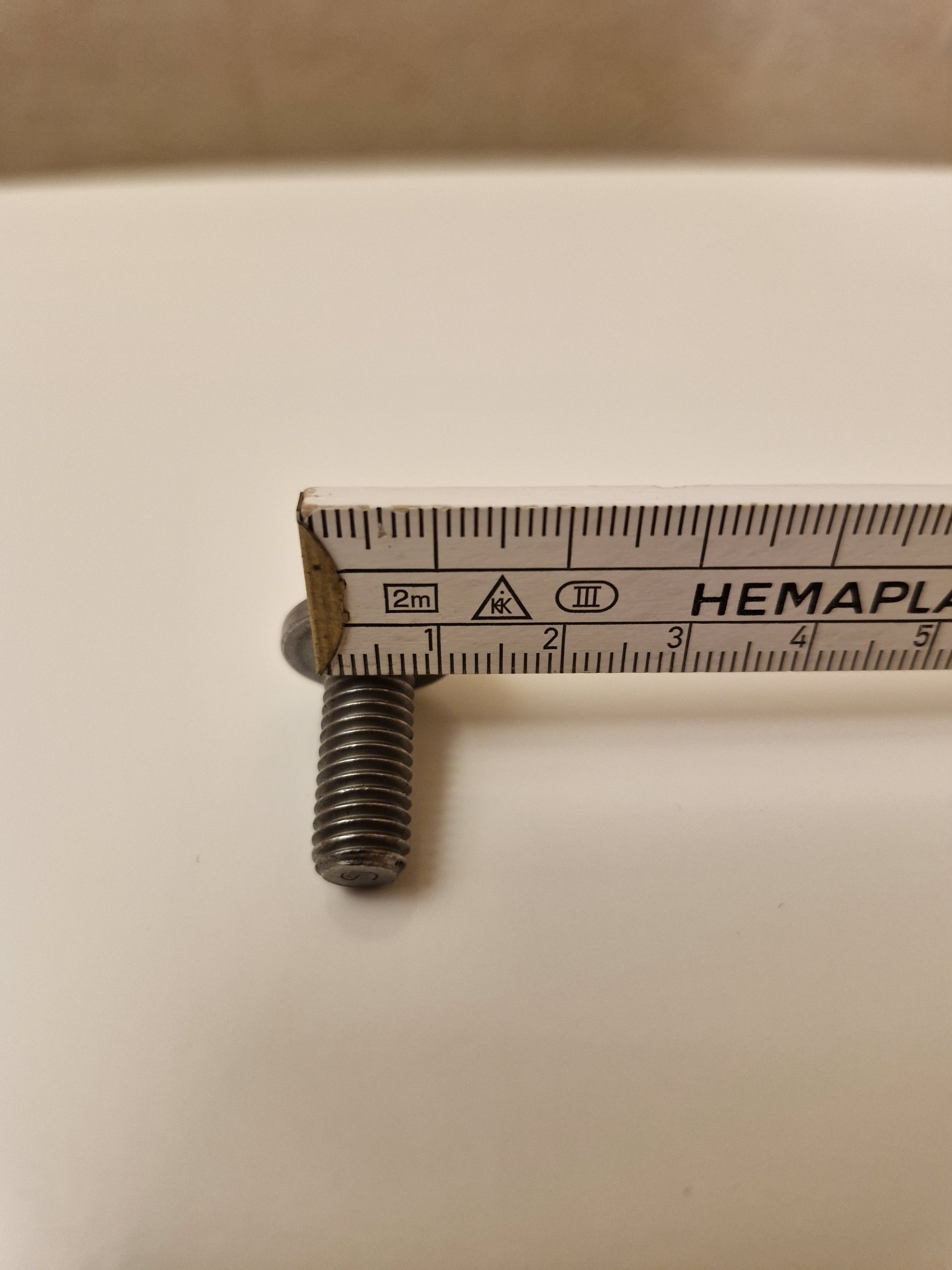

Danke Dir für das Angebot, finde ich prima! Ich habe jetzt aber einfach die vorhandene Schraube vorsichtig bis zum Ende des Gewindes eingedreht, geschaut wie weit sie heraussteht und damit die Länge geschätzt, die ich brauche. Dann habe ich eine Schraube M10x20 bestellt, die sollte passen.

Aber vielen Dank für Dein Angebot!



[Bonham]

hängt da der Kabelkanal vom Getriebe an der Stelle,

Das ist gut möglich, wenn ich die Verkleidung demontiert habe, werde ich schauen, wohin die Kabel führen.

schau die Tage mal bei meiner nach. Könnte dann die Schraube sein aber ohne Gewähr.
M8x20-8.8-ZNNIV
Artikel Nr.: 10065752
Hersteller Nr.: 07129907383

Laut Einbauanleitung sind es M10er Schrauben. Ich habe mir jetzt welche bestellt, siehe oben, von daher musst Du nicht mehr schauen, aber vielen Dank!



[qtreiber]

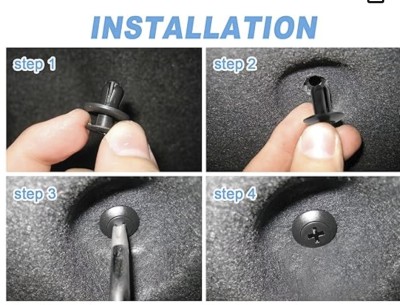

Ich habe so einen Spreizniet o. ä. dort rein gedrückt. Hält perfekt, auch der Hochdruckreiniger tut dem nichts ... und spart Gewicht.



[Bonham]

Ich habe so einen Spreizniet o. ä. dort rein gedrückt. Hält perfekt, auch der Hochdruckreiniger tut dem nichts ... und spart Gewicht.

Das ist eine gute Idee! Geht aber nur bei den restlichen Öffnungen, an der einen spezielle Stelle, die ich meine, muss die Schraube noch eine Halterung fixieren.
Für eine Gewichtsoptimierung hätte ich noch ein paar andere Ideen, vor allem weniger Bier und Schokolade



[GS80XR]

Das ist gut möglich, wenn ich die Verkleidung demontiert habe, werde ich schauen, wohin die Kabel führen.


Laut Einbauanleitung sind es M10er Schrauben. Ich habe mir jetzt welche bestellt, siehe oben, von daher musst Du nicht mehr schauen, aber vielen Dank!

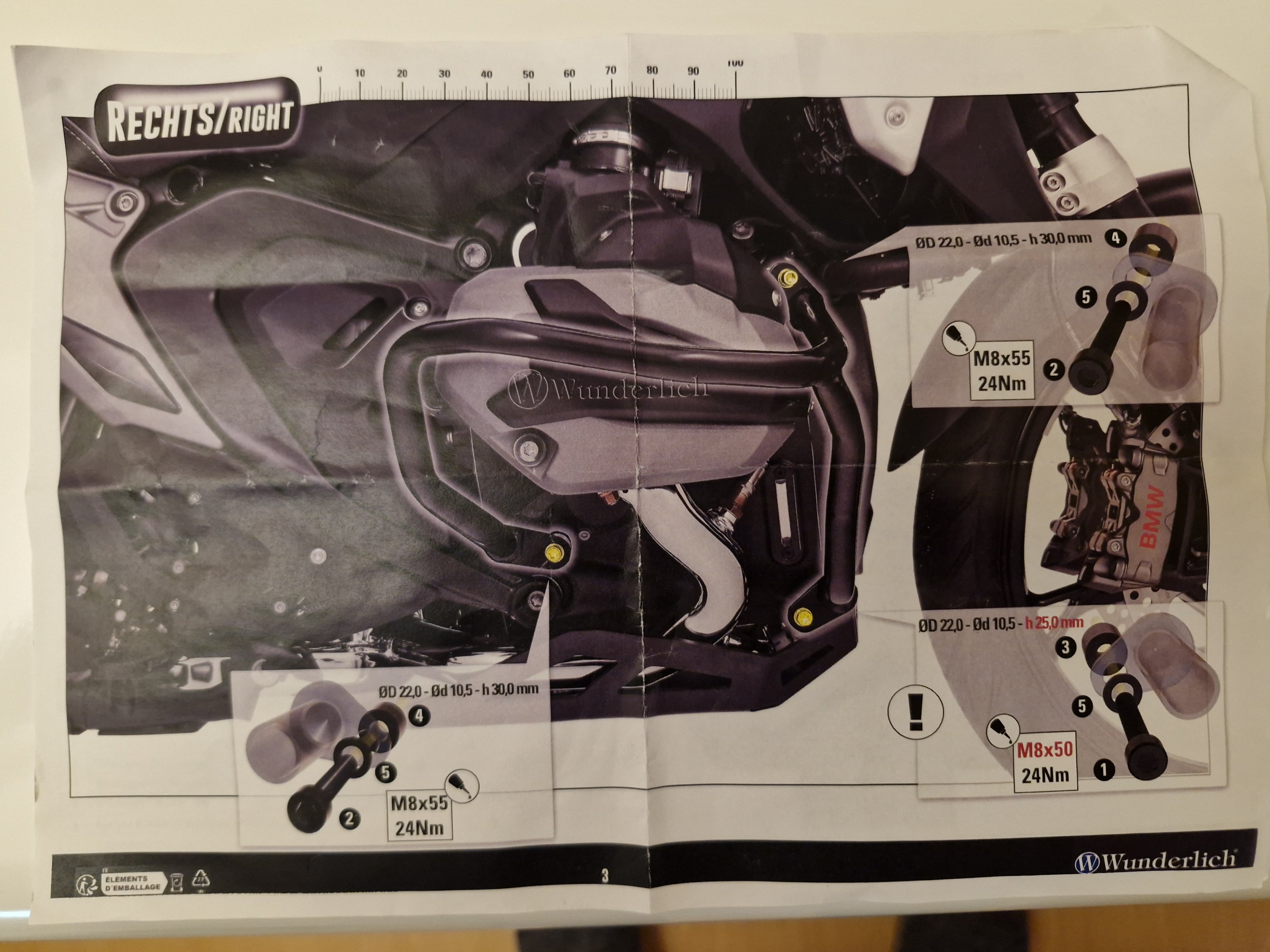

ok, der Original BMW Motorbügel für die GS wird aber auch mit M8er verschraubt (M8X50).



[Bonham]

ok, der Original BMW Motorbügel für die GS wird aber auch mit M8er verschraubt (M8X50).

Bist Du Dir ganz sicher?



[Grinser]

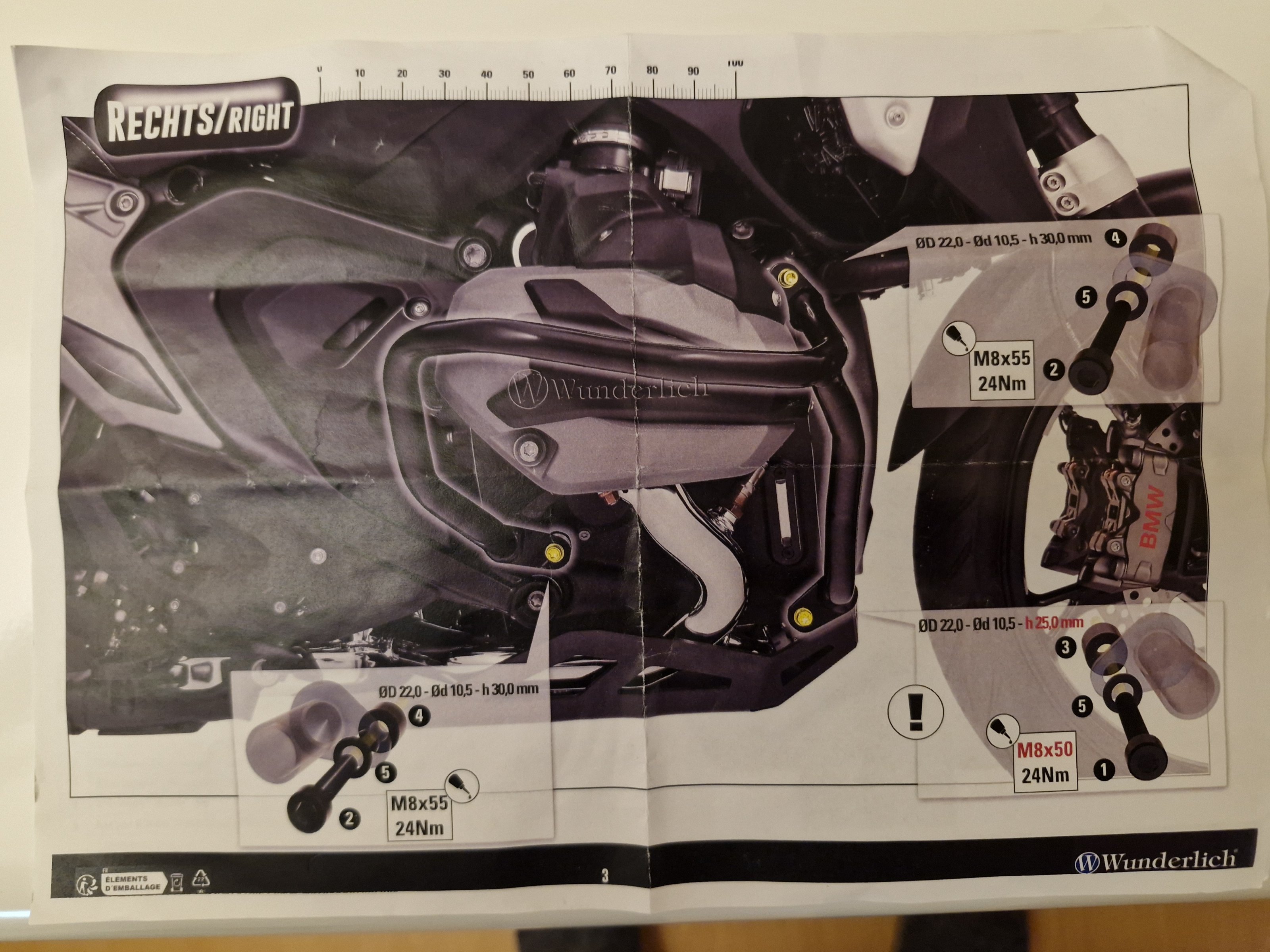

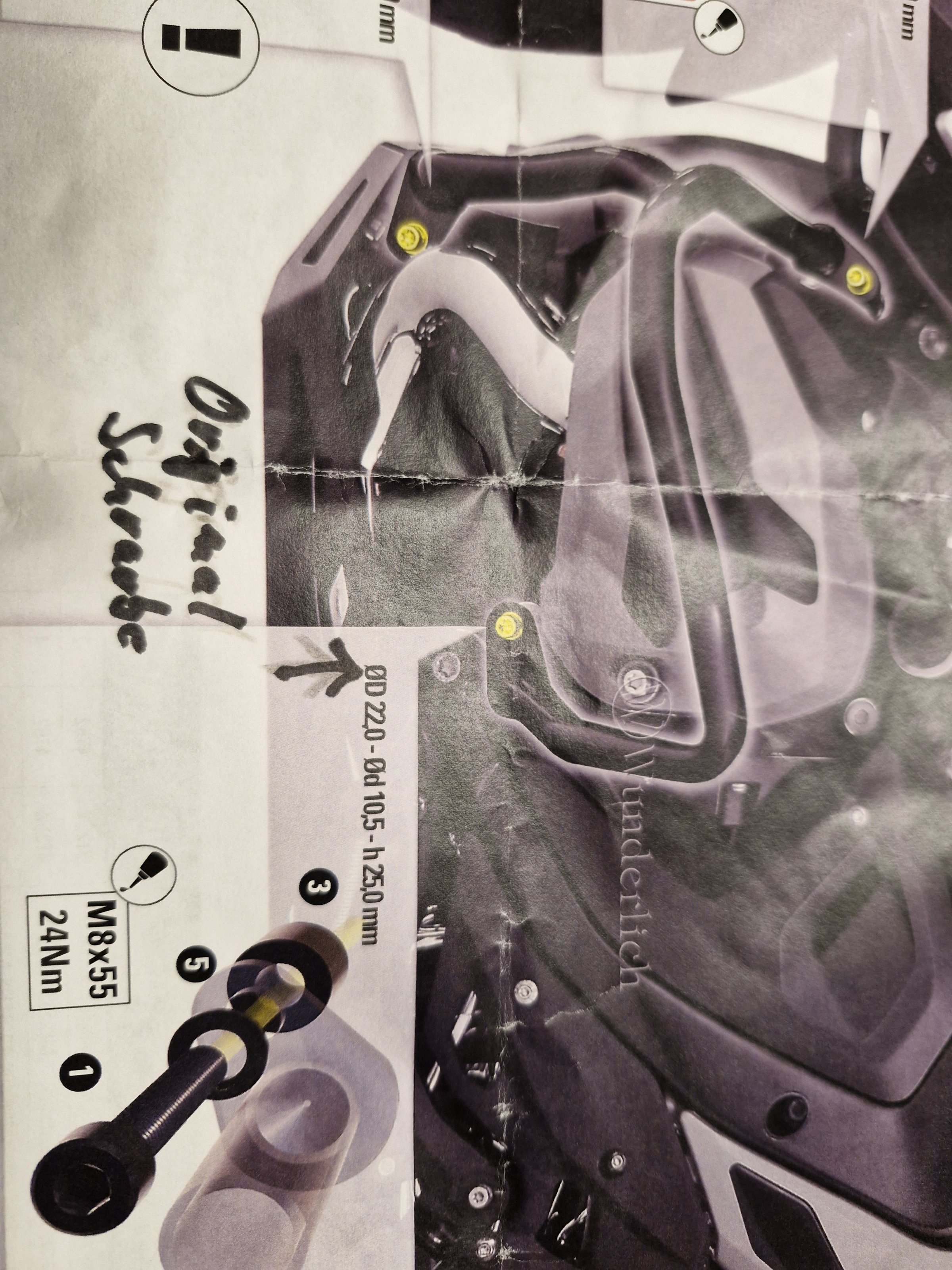

Also bei mir steht auch M 8 siehe oben....Einbauanleitung



[Bonham]

Also bei mir steht auch M 8 siehe oben....Einbauanleitung

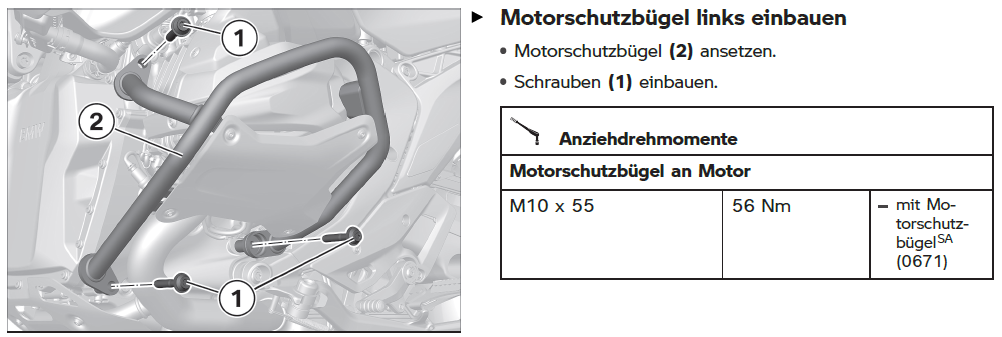

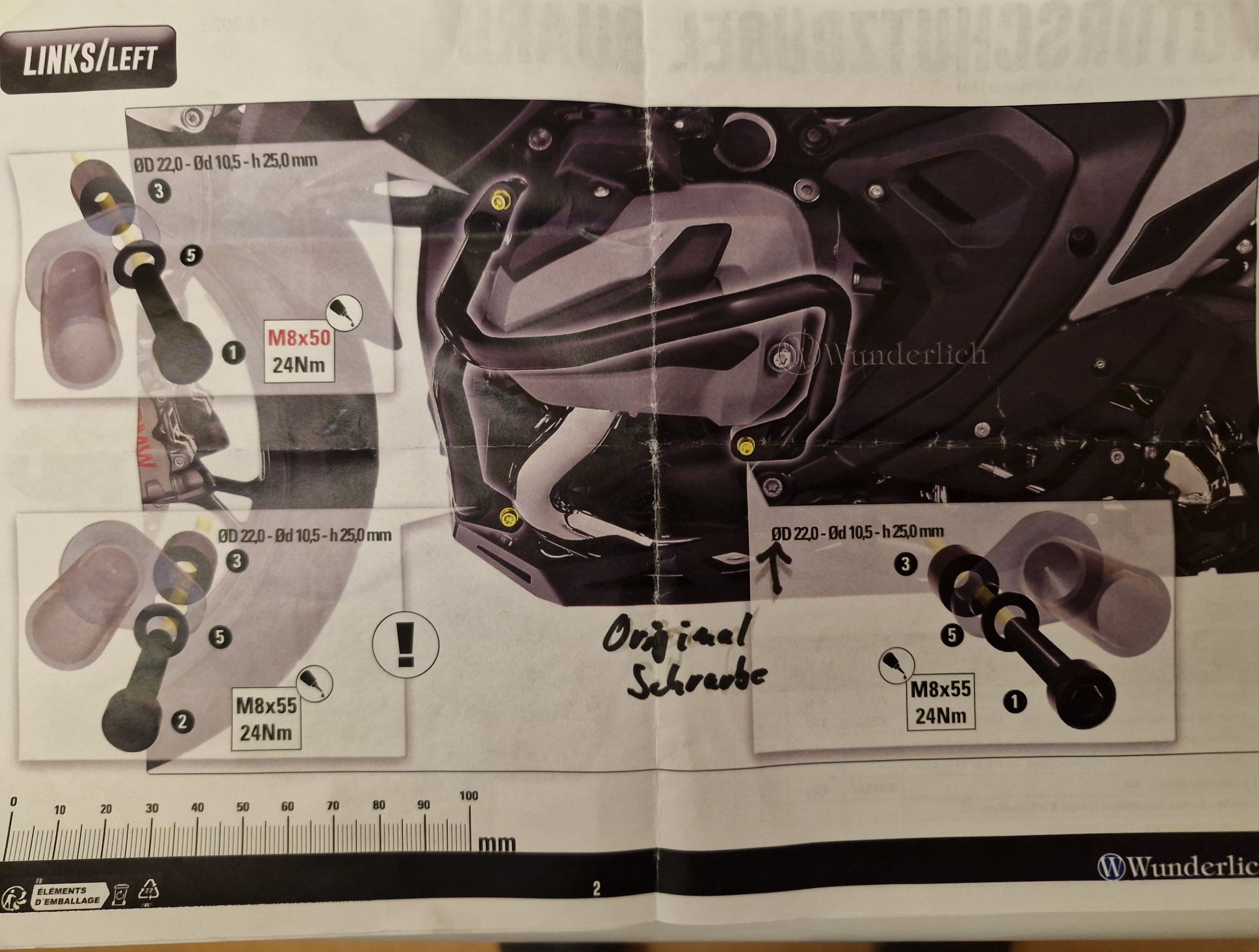

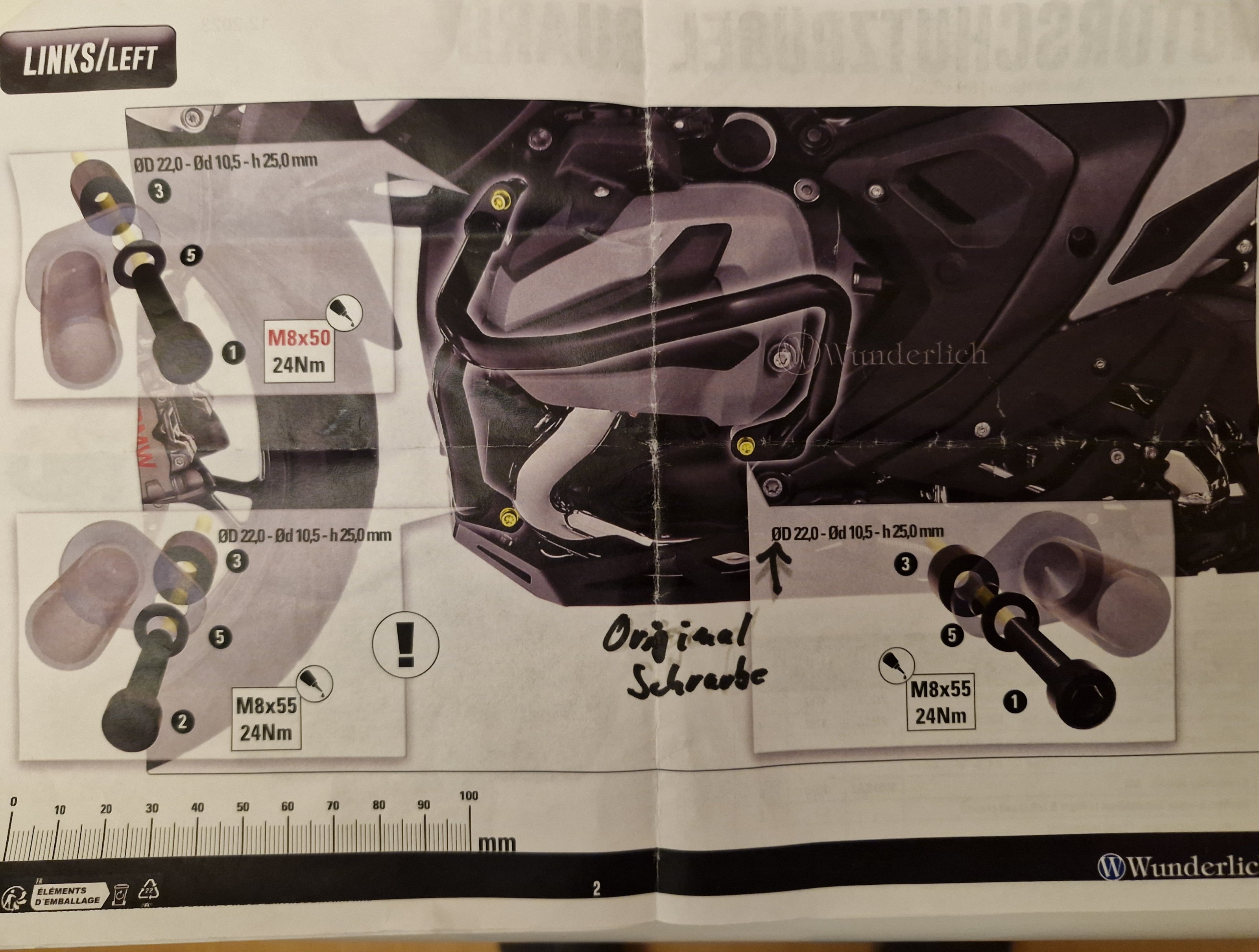

Hm, ok, dann müsste ich mal nachmessen. Das Bild von mir ist aus der Einbauanleitung von BMW.



[Grinser]



[GS80XR]

Interessant, oder haben die von M8 auf M10 gewechselt bei einer Modellpflege?! Der BMW Bügel der ersten Serie sah auch noch etwas anders aus.



[Grinser]



[Grinser]

Interessant, oder haben die von M8 auf M10 gewechselt bei einer Modellpflege?! Der BMW Bügel der ersten Serie sah auch noch etwas anders aus.

Dann müsste Wunderlich auch andere Schrauben mitliefern.....das müsste ja dann irgendwie auf deren Seite stehen.



[Bonham]

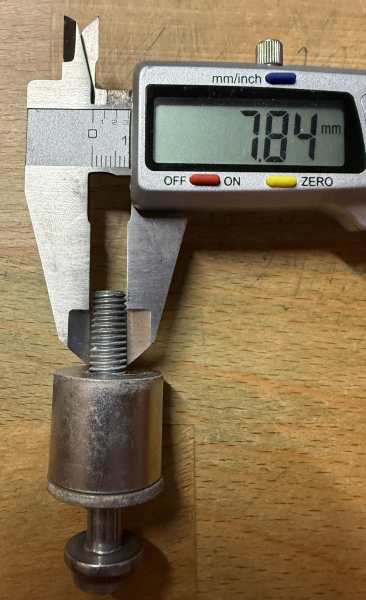

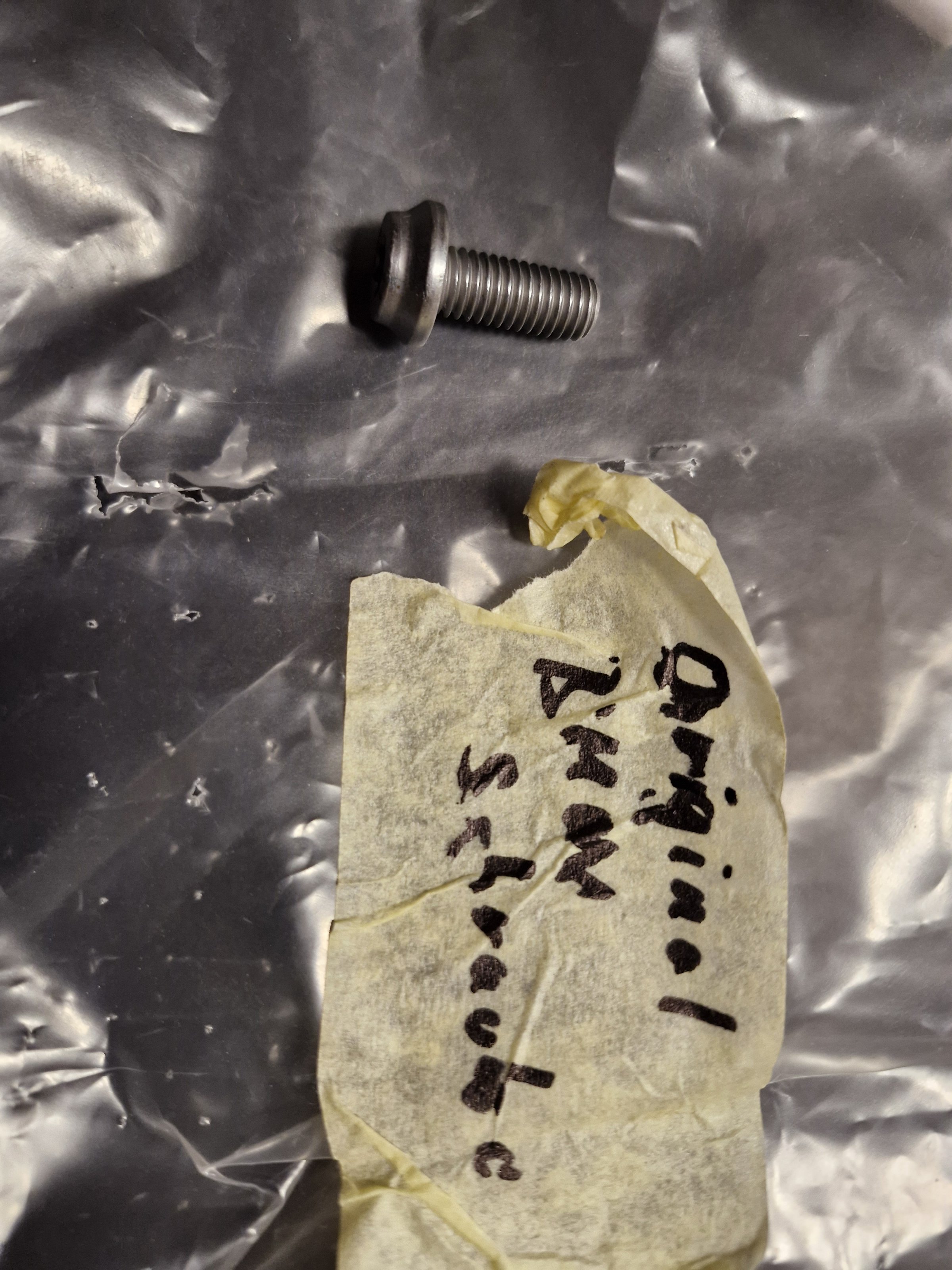

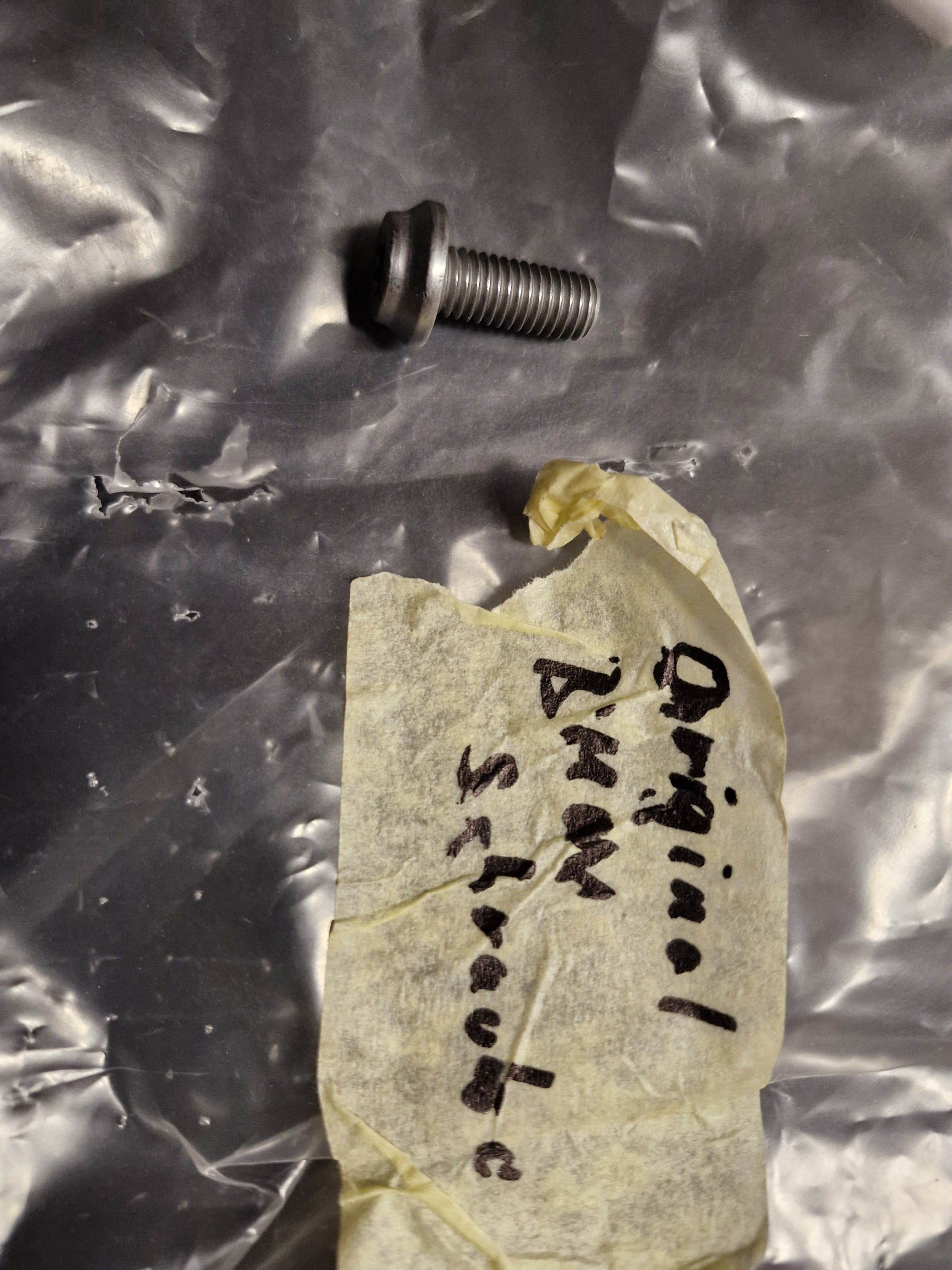

M8 ist korrekt, die Anleitung von BMW ist falsch. Ich habe gerade die Schraube aus dem Keller geholt:

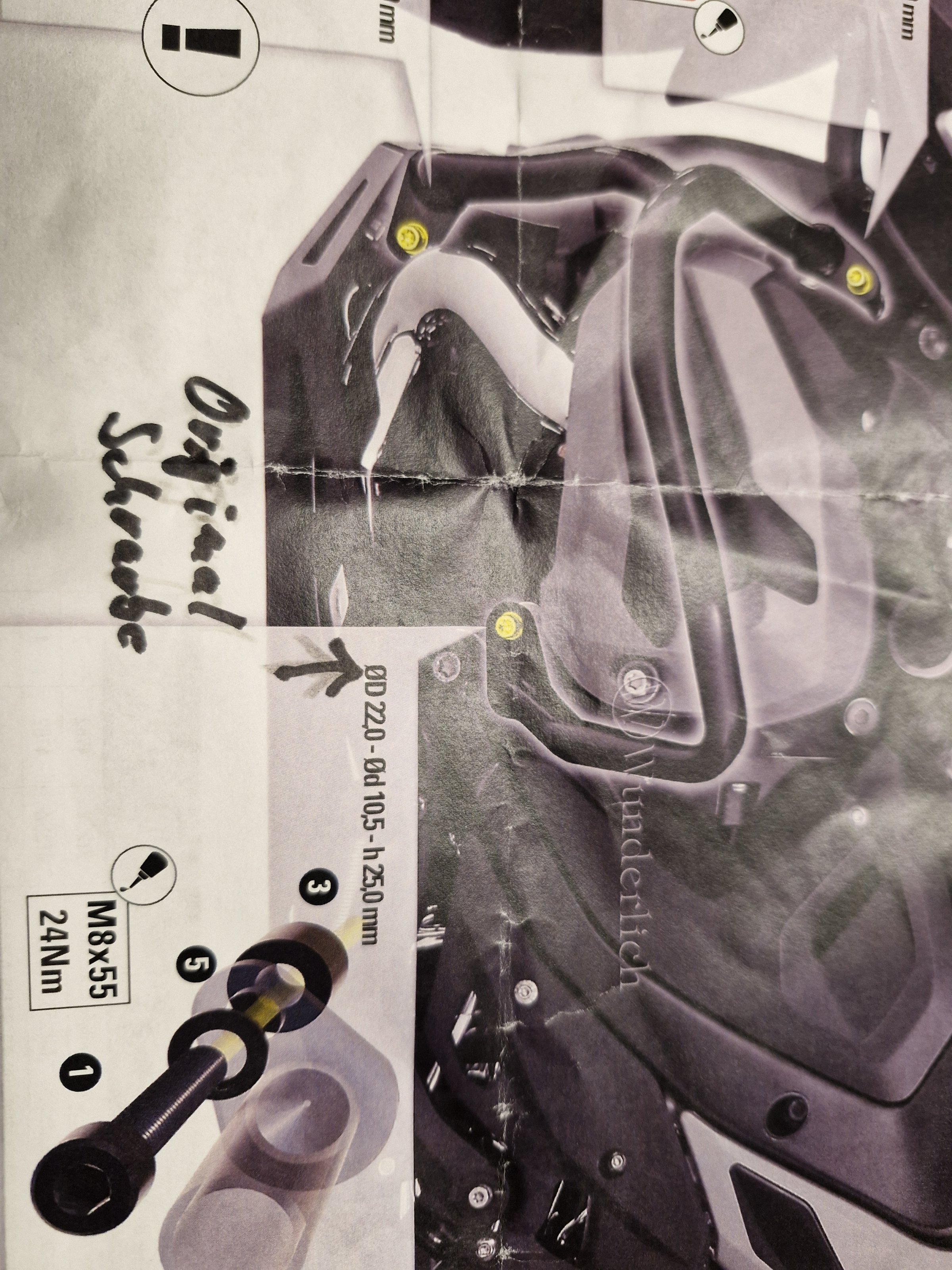

Die Anleitung bzw. einen Link habe ich hier aus dem Forum und im November 2023 geladen. Eventuell gibt es eine korrigierte Version.



[Grinser]



[Bonham]

In der Anleitung steht es am Anfang in der Übersicht auch korrekt:

Die M5 Schrauben sind zur Befestigung der Blenden.

Danke euch allen für eure Hilfe!



[Bonham]

Um das Thema abzuschließen:
Die Einbauanleitungen können von der BMW Webseite geladen werden: https://www.bmw-motorrad.de/de/service/manuals/install-manual.html
Es gibt für den Motorschutzbügel eine neuere Anleitung in der die Schraubenmaße und auch das zugehörige Drehmoment korrigiert wurden.

Funfact: Auch in der neuen Anleitung gibt es einen Fehler, in der Liste der Bauteile stehen die Schrauben als M8x55, in der Tabelle für den Einbau dann M8x50...
Mia san mia



[GS80XR]

Schrauben im Original für den BMW Bügel haben die Größe M8x50 so muss die Bezeichnung eigentlich lauten. Keine Ahnung ob da ein Azubi einmal noch den Kopf mitgemessen hat ( Länge setzt sich zusammen aus Schaft 20mm, Gewinde 30mm).
