BMW GS 1100 Ramen verbogen/gerissen

[F.K.]

Hallo.
Ich hab mir letztes Jahr eine GS 1100 BJ94, mit 100.000 km zugelegt.
Ich wollte heute noch alle Flüssigkeiten wechseln, damit die Maschine fut ist für die Saison.

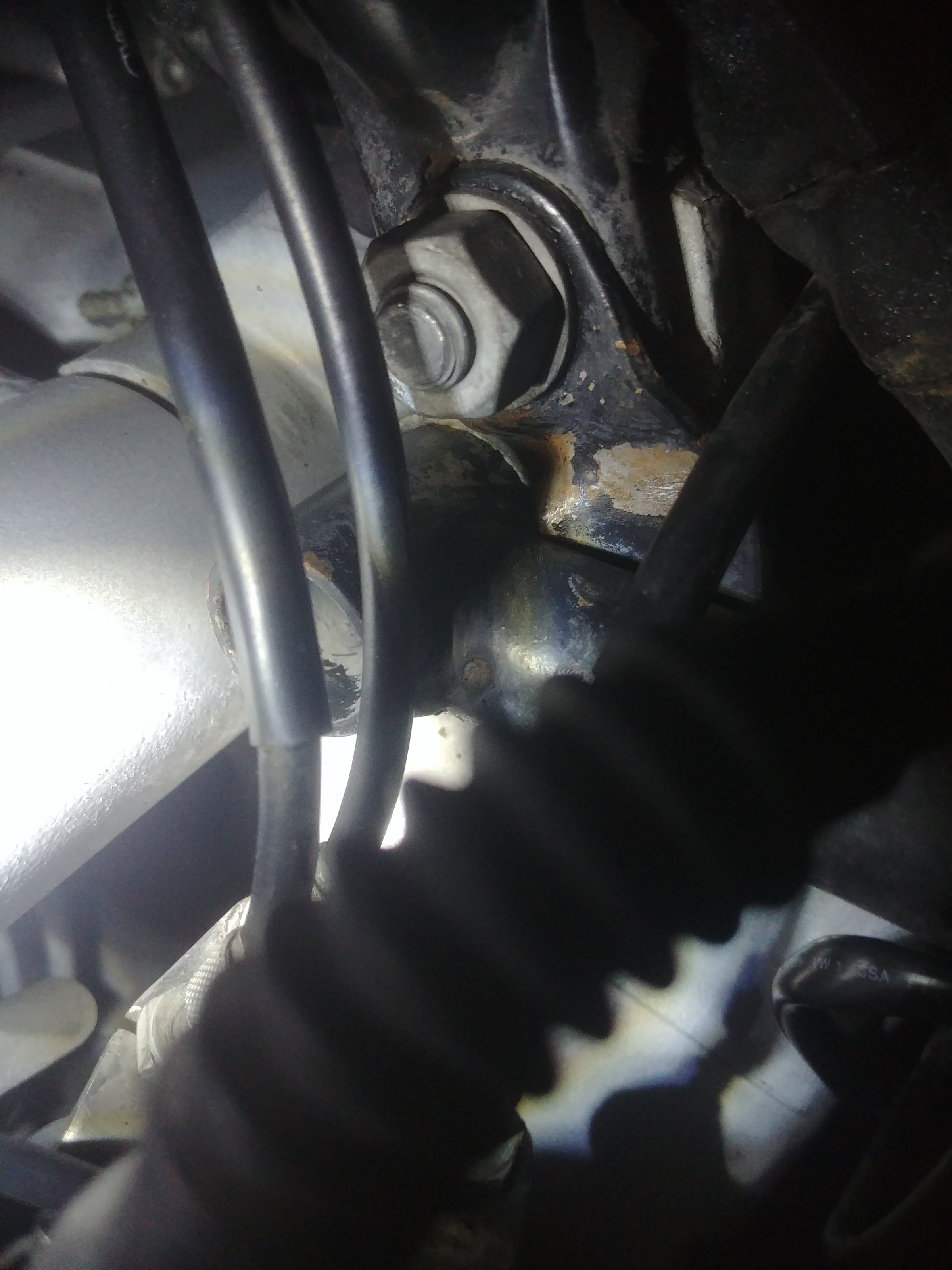

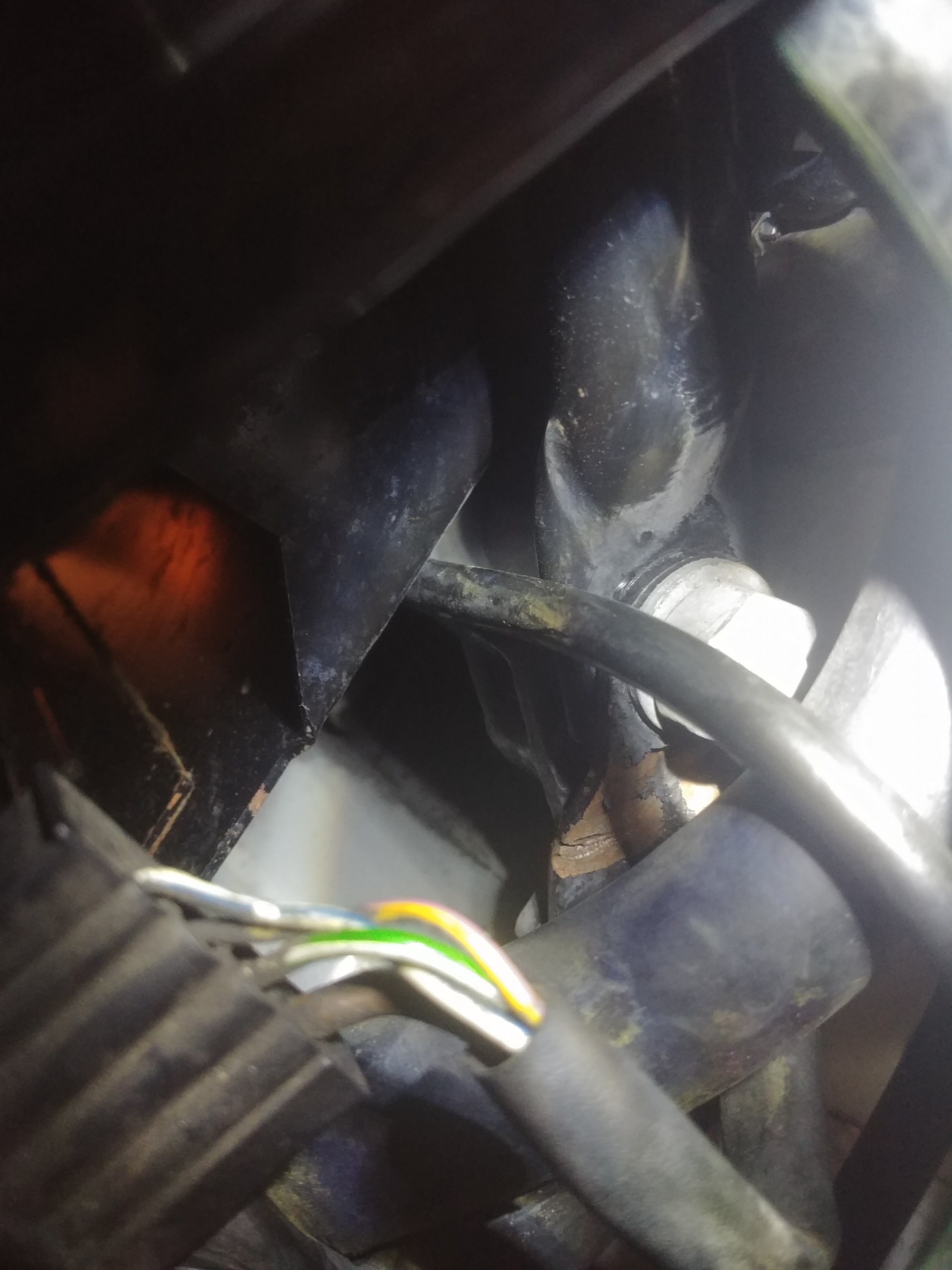

Jetzt ist mir aufgefallen, dass die Rahmen Verbindung, zwischen Lenkerstrebe und Hauptrahmen, verbogen und angerissen ist.
Hatt das von euch schonmal jemand gehabt?
Und ist es denn so schlimm?
Es ist ja kein tragendes Teil, wenn ich es richtig sehe/verstehe?

Danke schonmal, und schöne Grüße aus dem sonnigen Süden.



[wed]

Das ist schon ein tragendes Teil, denn darüber werden die Kräfte vom hinteren Federbein eingeleitet. Evtl. gehen dann die Anschraubpunkte vom Getriebegehäuse drauf.
Gruß
Wed



[Larsi]

Das ist ärgerlich, aber kein Drama.

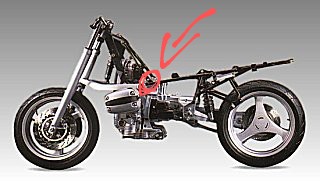

Diese Lasche wird verbogen, wenn der Heckrahmen unsachgemäß (zB zum Kupplungswechsel) angehoben wird.
Eigentlich würden dazu die Schrauben des Heckrahmens entfernt werden und die Drehachse ist dann die obere Verschraubung (Mutter im Bild). Wenn man aber entweder die Schrauben nicht ganz entfernt oder die gezeigte Mutter nicht löst, verbiegt diese Lasche.

MMn tut das der Stabilität des Fahrwerks keinen Abbruch (doch darf man hier sicherlich auch anderer Meinung sein).
Einfach mal vergleichen, wie stabil Rahmenrohre konstruiert sind und mit der windigen Lasche vergleichen ...



[Larsi]

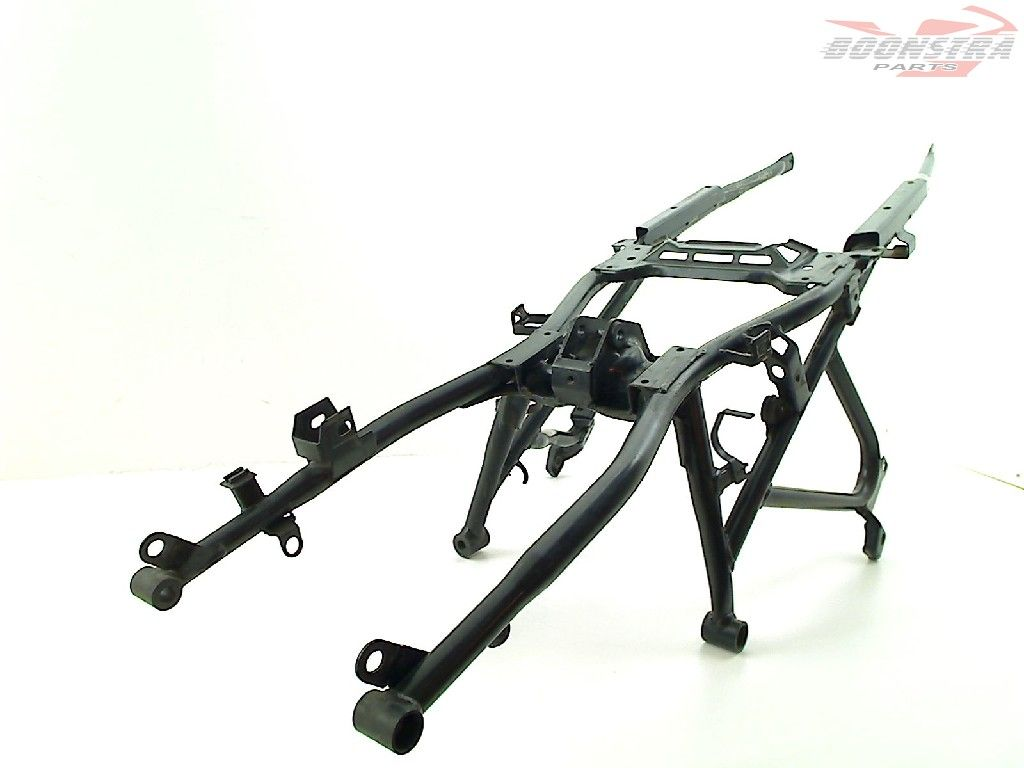

Hier sieht man die dünnen Laschen und die eigentliche Aufnahme des Heckrahmens vorne im Bild:



[F.K.]

Danke schonmal für die schnellen Antworten.
Also sind die Laschen, nur als drehpunkt, beim anheben des Heckrahmens gedacht?



[F.K.]

Danke schonmal für die schnellen Antworten.
Also sind die Laschen, nur als drehpunkt, beim anheben des Heckrahmens gedacht?



[ThomHBZ]

Guten Morgen, nein, die "Augen" sind der Drehpunkt. Die Laschen quasi als Sicherung /Splint derer zu verstehen.



[Larsi]

Guten Morgen, nein, die "Augen" sind der Drehpunkt. Die Laschen quasi als Sicherung /Splint derer zu verstehen.

Die Laschen sitzen aber auf einem durchgehenden Bolzen, mit dem auch der Vorderrahmen stabilisiert ist. Wenn der gezogen wird um das Heck anzuheben, drückt es dir den Lenkkopf nach oben/hinten, weil der Vorderrahmen dann keine Abstützung mehr hat.



[elfer-schwob]

hallihallo,
bin auch larsi's meinung.

hier gabs immer mal die nachfrage, warum zum zwecke der kupplungs- oder getriebe-rep. der heckrahmen nicht weit genug angehoben werden kann, obwohl man schon den spanngurt samt rätsche in gebrauch hatte...!
die fehlerursache, nämlich falsche schrauben/bolzen gelöst, ergibt je nach grobmotorik beim hochspannen des heckrahmens den schaden wie gezeigt.

ob die laschen tatsächlich als "gelenk" für diese rep. konstruiert wurden, weiß ich nicht.
aber eine großartig andre funktion erschließt sich mir nicht.

also: weiterfahren!

grüße vom elfer-schwob



[elfer-schwob]

Guten Morgen, nein, die "Augen" sind der Drehpunkt. Die Laschen quasi als Sicherung /Splint derer zu verstehen.

hi tom,
hier liegst du falsch.
zum anheben des heckrahmens werden die schrauben der "augen" entfernt und die der lasche gelöst.
die lasche ist der drehpunkt.

nimmst du das auge als drehpunkt, bewegt sich die lasche entgegen der anheberichtung des heckrahmens nach vorne unten und stößt an den motor und blockiert.
wird bei entspr. kraftanwendung beim anheben dann verbogen.

grüße vom elfer-schwob



[F.K.]

Einwandfrei.
Danke für eure Hilfe,
und allzeit gute Fahrt.

Hotzewälder Grüße, F.K.



[ThomHBZ]

Danke, danke, danke,. wie Ihr lesen konntet war meine Kupplung noch nicht zu Tauschen.
