Welches Kabel muss ich wo an meiner GS Adv Bj 09 anschliessen?





Danke im Voraus für die numerierten Antworten. Wenn jemand Bilder vom Einbau hat. wärs noch besser!



[Larsi]

Welches Kabel muss ich wo an meiner GS Adv Bj 09 anschliessen?

Anhang anzeigen 21347

Anhang anzeigen 21348

Danke im Voraus für die numerierten Antworten. Wenn jemand Bilder vom Einbau hat. wärs noch besser!

hier ist ne anleitung:
http://www.directversand.ch/images/Xenon-Einbauanleitung.pdf



[SchlappiFuzzi]

Danke für die Anleitung, aber ich finde die passenden Stecker am Motorrad nicht.

Wo muss ich die Kabel des Steuergerätes anschliessen/ zwsichen anschliessen? Finde keinen passenden Stecker.



[Larsi]

edit .... weiter unten ists sinnvoller beschrieben.



[Larsi]

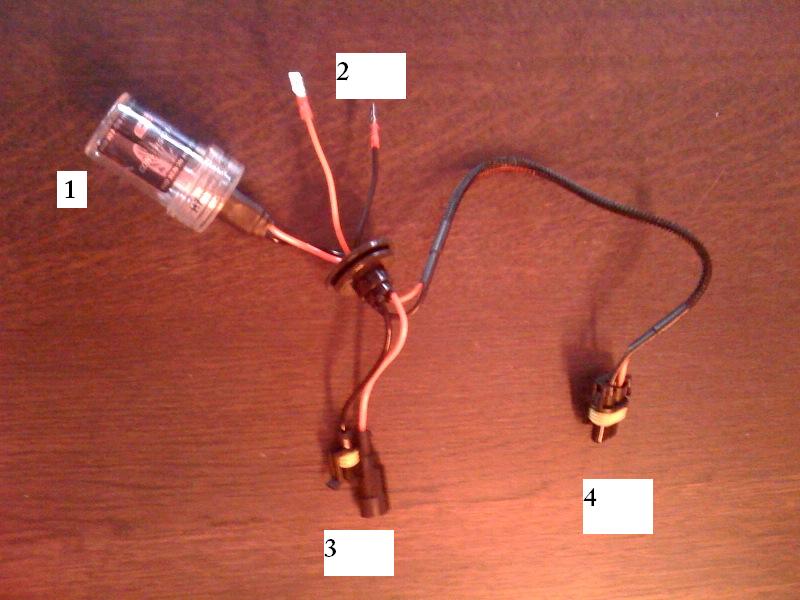

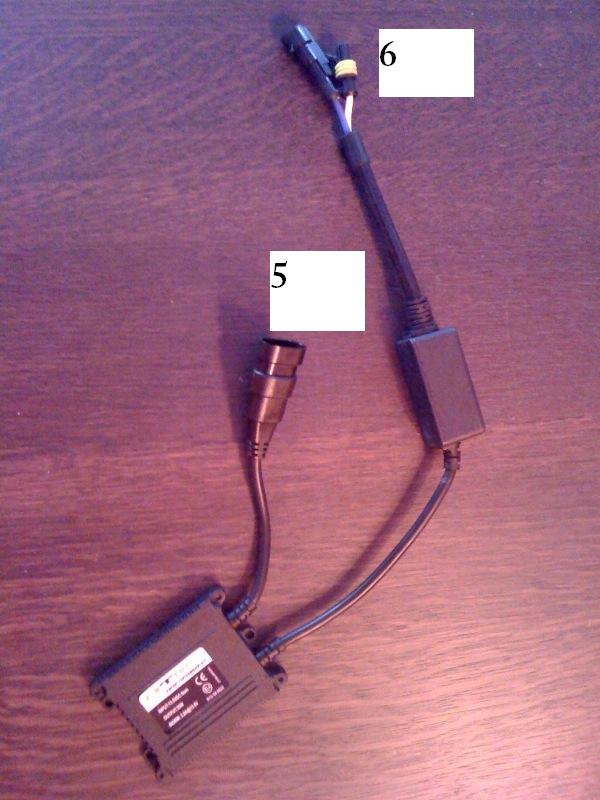

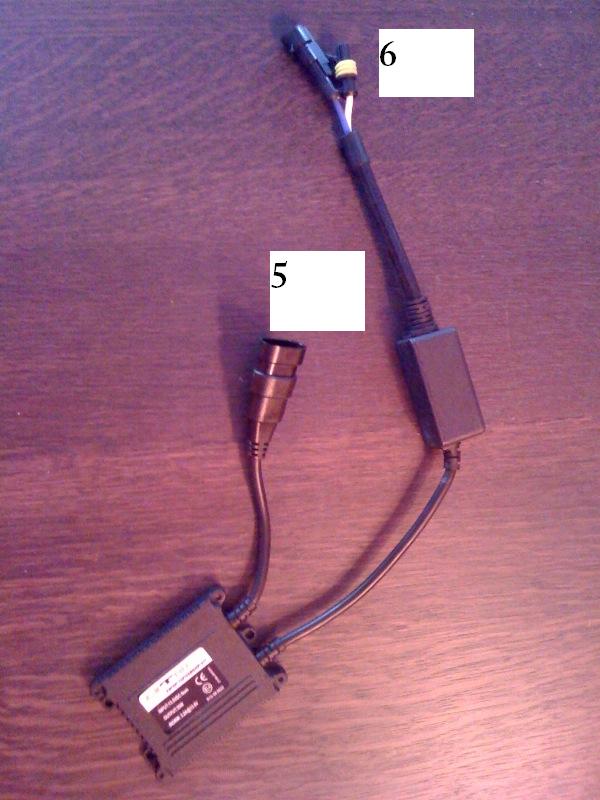

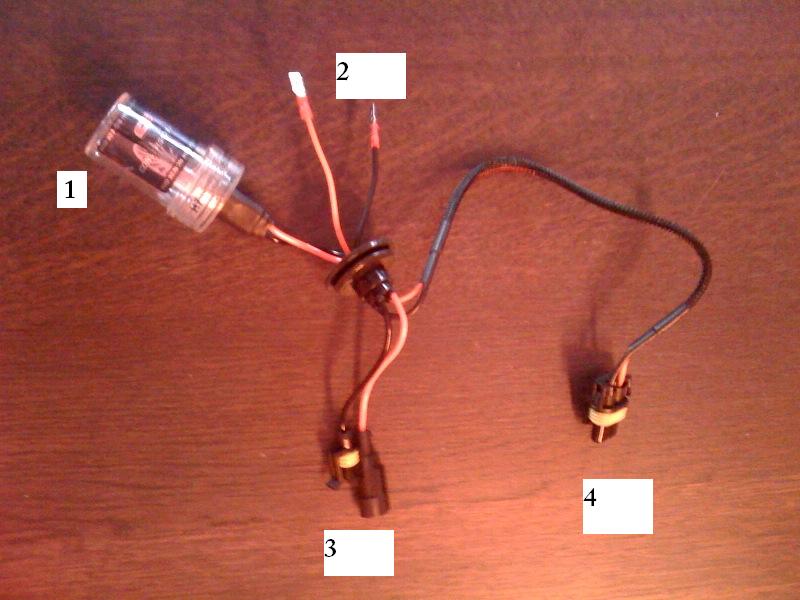

stecke mal 5 und 4 zusammen
stecke mal 3 und 6 zusammen

dann bleiben 1 und 2 übrig.
2 verbindest du mit dem stecker am mopped. rot sollte + sein und schwarz sollte - sein.
teil 1 sollte der brenner sein hoffe ich.



[Larsi]

wenn ich mir so anschaue, wie offensichtlich die teile zusammen passen, dann wäre es vielleicht sinnvoll, jemanden mit der arbeit zu betrauen, der sowas schon mal gemacht hat ...



[RenegadePilot]

Welches Kabel muss ich wo an meiner GS Adv Bj 09 anschliessen?

Anhang anzeigen 21347

Anhang anzeigen 21348

Danke im Voraus für die numerierten Antworten. Wenn jemand Bilder vom Einbau hat. wärs noch besser!

.

Warum so kompliziert - die beiden Flachstecker (2) werden mit dem Anschlußstecker der H7-Lampe im Scheinwerfergehäuse (rot an gelb, schwarz an braun) gesteckt.

Die restlichen Verbindungen passen jeweils nur in einer Kombination.

Das SlimLine Steuergerät passt auf den Steuerkopf direkt unterhalb der Fahrgestellnummernplakette.

Kabel rechts entlang der Ölkühlerleitungen verlegen.

Durchbruch 25mm für die Dichtmanschette in den Schraubdeckel des Lampengehäuses - fertig.


Gruss aus Köln



.



[SchlappiFuzzi]

.

Das SlimLine Steuergerät passt auf den Steuerkopf direkt unterhalb der Fahrgestellnummernplakette.

Das ist der Teil der mir gefehlt, danke dir.



[palmstrollo]

Das ist der Teil der mir gefehlt, danke dir.

und eingangs fragst du, welches Kabel wo hin soll ...



[SchlappiFuzzi]

und eingangs fragst du, welches Kabel wo hin soll ...

Ja, wo es halt am Motorrad WO angeschlossen wird.



[Gast 11529]

"....come on Mabel give me back my cabel...."



[SchlappiFuzzi]

Also ich habe noch immer nicht den Stecker gefunden, an welchen ich das Steuergerät der HID anschliessen muss?



[Rip258]

Was hast du für den HID-Xenon Kit bezahlt...



[SchlappiFuzzi]

Was hast du für den HID-Xenon Kit bezahlt...

80 Teuros



[FrankS]

Also ich habe noch immer nicht den Stecker gefunden, an welchen ich das Steuergerät der HID anschliessen muss?

wenn du die 2 offenen Enden meinst (Nummer 2 in deinem Bild) dann gehören die an den Stecker, mi dem vor dem Umbau deine H7 Lampe angeschlossen war.

Übrigens, an den Kabeln nach dem Starter liegen bis zu 25.000Volt an. Wenn du da nicht ganz genau weißt, was zu machst, kann das schnell in die Hose gehen. Ich will dir jetzt nicht zu nahe treten, aber der Anschuss dieser Dinger ist denkbar einfach. Wenn du trotzdem unsicher bist, solltest du vielleicht professionelle Hilfe in Anspruch nehmen (und ich meine jetzt nicht, hier im Forum fragen)

Gruß

Frank



[palmstrollo]

Also ich habe noch immer nicht den Stecker gefunden, an welchen ich das Steuergerät der HID anschliessen muss?

Ich hab's dir in den anderen thread http://gs-forum.eu/showpost.php?p=452767&postcount=2 erklärt. Das Steuergerät wird über die Spannungsversorgung der eigentlichen Glühlampe versorgt. Die Stecker sind eh nur verwechslungsfrei anzuschließen. Aber wenn dir das nicht klar ist, holst du dir vielleicht wirklich jemanden, der sich damit auskennt. Nicht, dass dir die Karre noch abfackelt, falls du "irgendetwas ausprobierst" ....



[RenegadePilot]

Also ich habe noch immer nicht den Stecker gefunden, an welchen ich das Steuergerät der HID anschliessen muss?

.

Also ich schließe mich den Vorrednern an - ist ja kein Beinbruch, wenn
man die technischen Zusammenhänge nicht übersehen kann.

Deswegen unbedingt jemanden dazuholen, der sich damit auskennt.

Gruss aus Köln



.



[SchlappiFuzzi]

Werde jemanden mit technischer Begabung zur Hilfe holen. Sicher ist sicher.

Danke für eure Bemühungen.



[SchlappiFuzzi]

Oh Mann, so einfach und ich mach es so unständlich. Könnte mich selbst in den Hintern treten.

Nochmals danke an alle die geholfen haben.
